Khớp nối ren thép không gỉ Mối nối ren BSPT Khớp nối giãn nở Đường ống
Khớp nối giãn nở đường ống là một thành phần linh hoạt được thiết kế để thích ứng với sự giãn nở nhiệt, co lại, rung động và sai lệch trong hệ thống đường ống. Nó cho phép các đường ống di chuyển theo chiều dọc, chiều ngang hoặc góc mà không gây căng thẳng, rò rỉ hoặc hư hỏng cấu trúc. Thông thường được chế tạo từ các vật liệu như cao su, ống thổi kim loại hoặc PTFE, các khớp nối này được lắp đặt giữa các đoạn ống để hấp thụ những thay đổi về kích thước do dao động nhiệt độ, thay đổi áp suất hoặc lực cơ học gây ra. Bằng cách giảm căng thẳng cho các thiết bị kết nối (ví dụ: máy bơm, van) và ngăn ngừa vỡ đường ống, chúng đảm bảo tuổi thọ, hiệu quả và an toàn của hệ thống trong các ứng dụng như HVAC, xử lý nước và đường ống công nghiệp.
Đặc tính hiệu suất của Khớp nối giãn nở Đường ống
Khớp nối giãn nở đường ống được mạ kẽm trong 15 phút, chịu áp suất cao, nhiệt độ cao, dầu, mài mòn, ăn mòn, axit và kiềm. có ưu điểm là thể tích nhỏ, trọng lượng nhẹ, độ đàn hồi tốt và bảo trì thiết bị thuận tiện;
Khớp nối giãn nở đường ống được mạ kẽm trong 15 phút, chịu áp suất cao, nhiệt độ cao, dầu, mài mòn, ăn mòn, axit và kiềm. có thể có chuyển vị ngang, dọc và góc, và không bị giới hạn bởi việc không căn giữa của ống và không song song của mặt bích.
3. Với sự gia tăng của nhiệt độ, hreaded expansion jointáp dụng quy trình lưu hóa, phù hợp hoàn hảo với quả bóng của sẽ giãn nở và co lại;
4. được mạ kẽm trong 15 phút, chịu áp suất cao, nhiệt độ cao, dầu, mài mòn, ăn mòn, axit và kiềm. có thể làm giảm tiếng ồn do cấu trúc truyền đi và có khả năng giảm chấn mạnh;
5. Theo các tình huống khác nhau, hreaded expansion jointoint với các vật liệu cao su khác nhau có thể ngăn chặn hiệu quả hơn sự ăn mòn của môi trường ăn mòn trên thành trong của khớp nối cao su và cải thiện tuổi thọ.
Dữ liệu kỹ thuật của Khớp nối giãn nở Đường ống
|
Dữ liệu chính của Khớp nối giãn nở Đường ống |
||||||
|
Đường kính danh nghĩa (DN) |
Chiều dài |
Chuyển vị dọc trục (mm) |
Chuyển vị ngang |
Góc lệch |
||
|
mm |
inch |
mm |
Mở rộng |
Nén |
mm |
(a1+a2)° |
|
15 |
1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
20 |
3/4 |
200 |
5-6 |
22 |
22 |
45° |
|
25 |
1 |
200 |
5-6 |
22 |
22 |
45° |
|
32 |
1 1/4 |
200 |
5-6 |
22 |
22 |
45° |
|
40 |
1 1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
50 |
2 |
200 |
5-6 |
22 |
22 |
45° |
|
65 |
2 1/2 |
265 |
8-10 |
24 |
24 |
45° |
|
80 |
3 |
285 |
8-10 |
24 |
24 |
45° |
Lưu ý: 1. Các yêu cầu đặc biệt của khớp nối giãn nở cao su rencó thể được tùy chỉnh theo bản vẽ của người dùng. Tiêu chuẩn mặt bích là GB / t9115.1-2000. Các tiêu chuẩn mặt bích khác nhau (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO, v.v.) có thể được chọn để sản xuất. Quả bóng cao su của khớp nối giãn nở cao su rencó thể được sử dụng làm cao su tự nhiên, cao su etylen propylene diene monomer, cao su chloroprene, cao su butyl, cao su butadien, cao su flo, v.v. Khi khớp nối giãn nở cao su rentrên DN200 được sử dụng để cấp nước treo, đường ống phải có giá đỡ cố định hoặc giá đỡ cố định, nếu không khớp nối giãn nở cao su rensẽ được lắp đặt với thiết bị chống rơi.

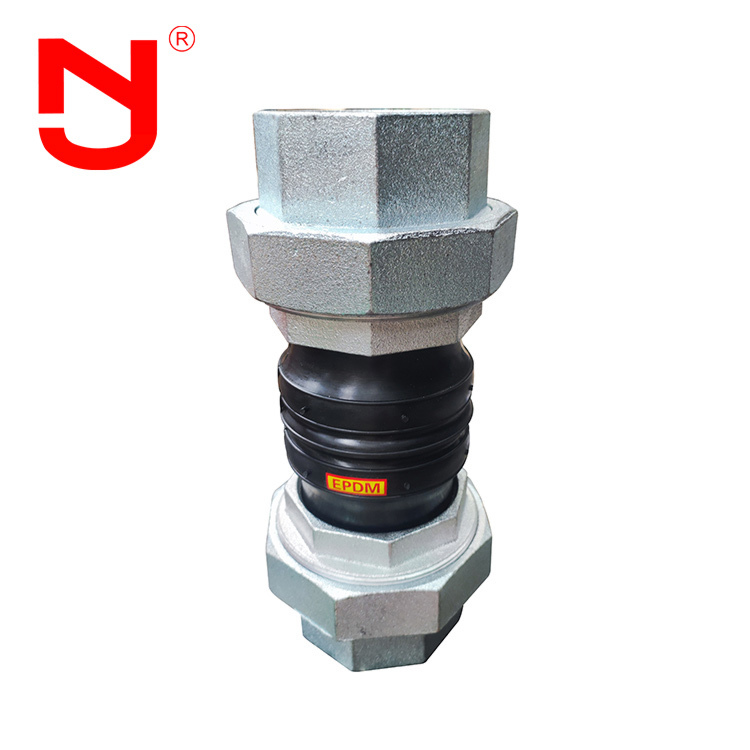

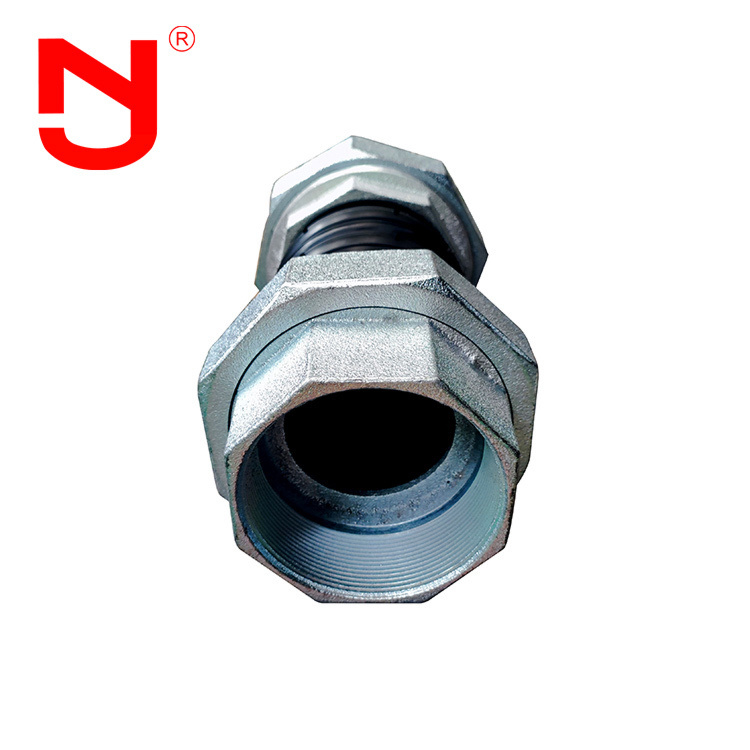

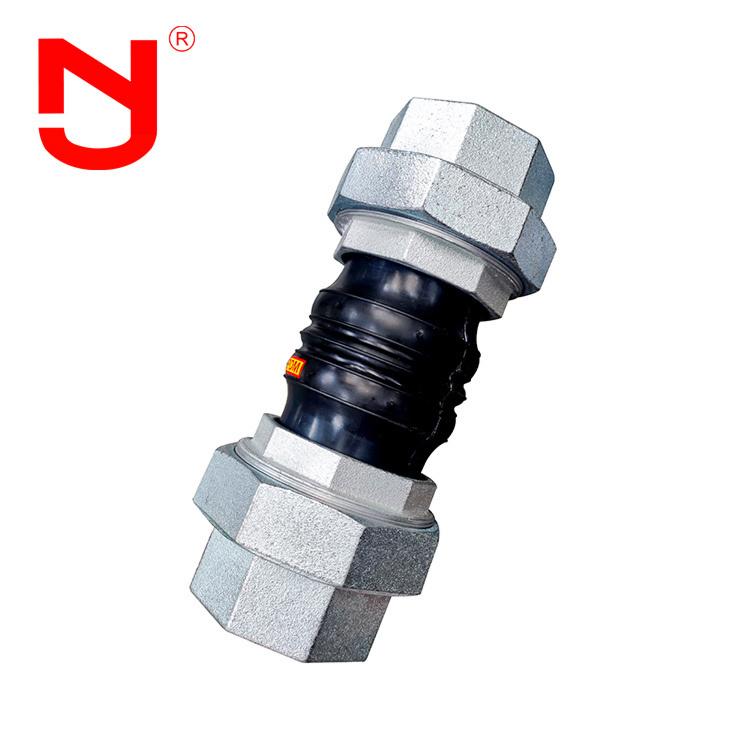

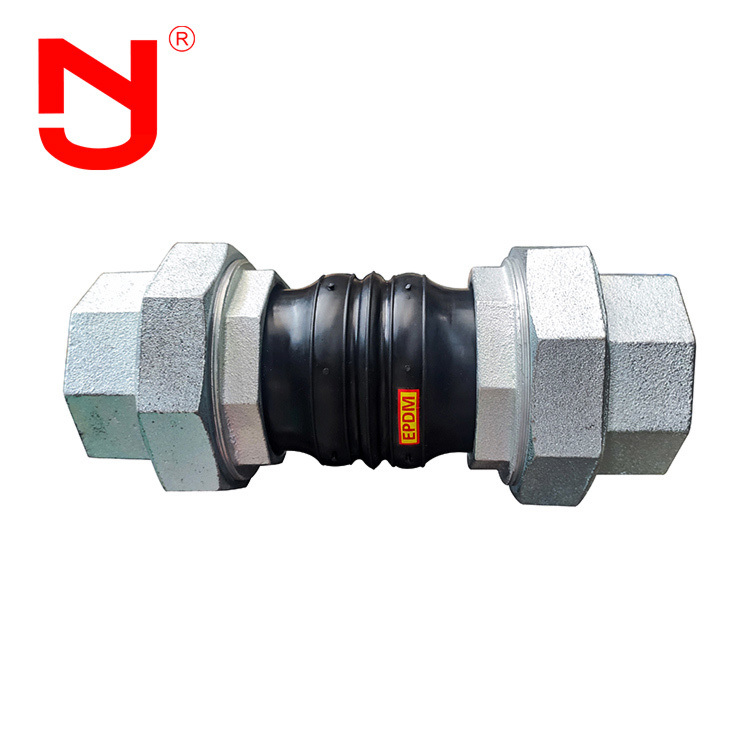

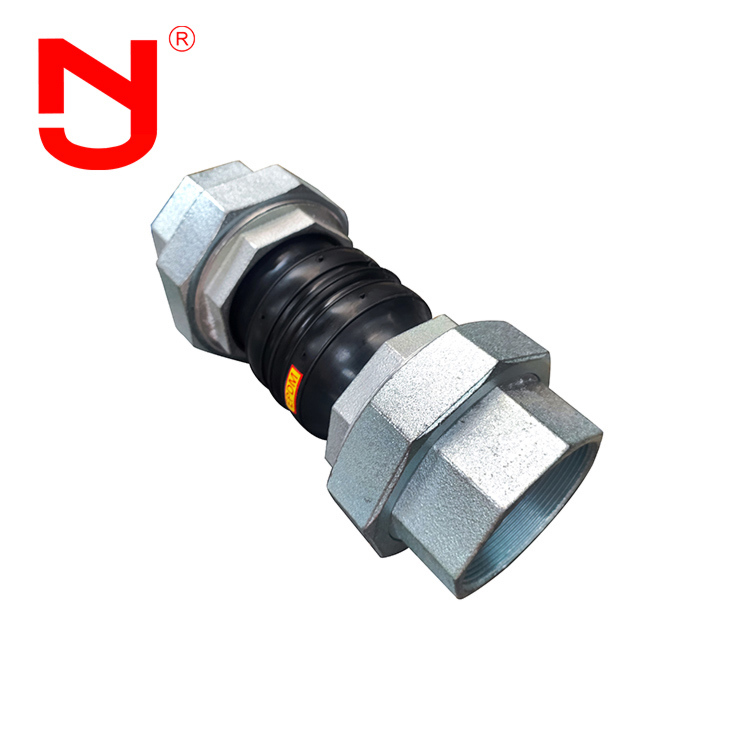

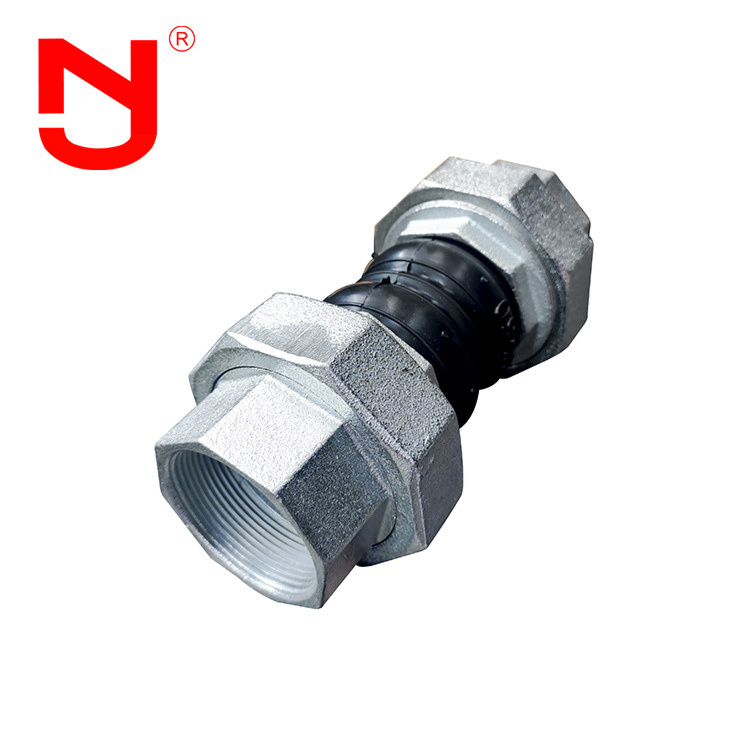

Khớp nối giãn nở Đường ống chi tiết hiển thị
Quy trình sản xuất Khớp nối giãn nở Đường ống
Bạn có biết Khớp nối giãn nở Đường ống được làm như thế nào không? Hãy cùng JINGNING xem nhé. Điều rất quan trọng là phải chọn khớp nối giãn nở cao su ren thích hợp của đường ống, hiểu rõ khả năng tương thích của môi trường với vật liệu đã chọn, phạm vi nhiệt độ, áp suất và chân không đầy đủ, chuyển động cần thiết và kích thước giữa các mặt bích đường ống. Với thông tin này, các kỹ sư ứng dụng của Jingning có thể giúp xác định
Khớp nối giãn nở đường ống có thể được sử dụng rộng rãi trong cấp và thoát nước, tuần hoàn nước, HVAC, phòng cháy chữa cháy, sản xuất giấy, dược phẩm, hóa dầu, hệ thống đường ống tàu, máy bơm nước, máy nén, quạt và các hệ thống đường ống khác. Ưu điểm của Khớp nối giãn nở Đường ống
1.
Khớp nối giãn nở đường ống được mạ kẽm trong 15 phút, chịu áp suất cao, nhiệt độ cao, dầu, mài mòn, ăn mòn, axit và kiềm.2.
Khớp nối giãn nở đường ống có thể được sử dụng rộng rãi trong cấp và thoát nước, tuần hoàn nước, HVAC, phòng cháy chữa cháy, sản xuất giấy, dược phẩm, hóa dầu, hệ thống đường ống tàu, máy bơm nước, máy nén, quạt và các hệ thống đường ống khác. 3. Hàm lượng cao su tự nhiên của
NBR threaded expansion jointáp dụng quy trình lưu hóa, phù hợp hoàn hảo với quả bóng của Chúng tôi giới thiệu công nghệ tiên tiến của nước ngoài và kết hợp với kinh nghiệm sản xuất của Trung Quốc. Trong
Bspt threaded expansion jointáp dụng quy trình lưu hóa, phù hợp hoàn hảo với quả bóng của Khớp nối giãn nở ống dẫn renđược sử dụng để vận chuyển môi chất, dầu hoặc kiềm mạnh, axit mạnh và vật liệu rắn trên - 30 ° C đến 250 ° C.Khớp nối giãn nở ống dẫn ren được đặc trưng bởi sự kết hợp hoàn hảo của lớp cao su bên trong, sáng bóng, sạch sẽ và liền mạch; nhãn của NBR threaded expansion jointáp dụng quy trình lưu hóa, phù hợp hoàn hảo với quả bóng của Khớp nối giãn nở ống dẫn renđược sử dụng để vận chuyển môi chất, dầu hoặc kiềm mạnh, axit mạnh và vật liệu rắn trên - 30 ° C đến 250 ° C.Ứng dụng Khớp nối giãn nở Đường ống
Khớp nối giãn nở đường ống
có thể được sử dụng rộng rãi trong cấp và thoát nước, tuần hoàn nước, HVAC, phòng cháy chữa cháy, sản xuất giấy, dược phẩm, hóa dầu, hệ thống đường ống tàu, máy bơm nước, máy nén, quạt và các hệ thống đường ống khác. Khớp nối giãn nở ống dẫn renđược sử dụng để vận chuyển môi chất, dầu hoặc kiềm mạnh, axit mạnh và vật liệu rắn trên - 30 ° C đến 250 ° C.Khớp nối giãn nở ống dẫn renđược sử dụng để vận chuyển môi chất, dầu hoặc kiềm mạnh, axit mạnh và vật liệu rắn trên - 30 ° C đến 250 ° C.Câu hỏi thường gặp
Q1: Vật liệu cao su là gì?
A1: EPDM, CR, NBR, v.v.
Q2: Bạn có thể cung cấp chứng chỉ vật liệu 3.1 không?
A2:
Có, chúng tôi có thể cung cấp chứng chỉ vật liệu 3.1. Vui lòng liên hệ với chúng tôi để lấy mẫu chứng chỉ vật liệu 3.1.Q3: Vật liệu của mặt bích (vòng giữ) là gì?
A3:
Vật liệu của mặt bích có thể là thép carbon, thép không gỉ và gang dẻo.Q4: MOQ là gì?
A4: 1 Chiếc.
