Nguồn gốc:
Trung Quốc
Hàng hiệu:
JINGNING
Chứng nhận:
CE，ISO
Số mô hình:
RLJS
Liên hệ với chúng tôi
video
video

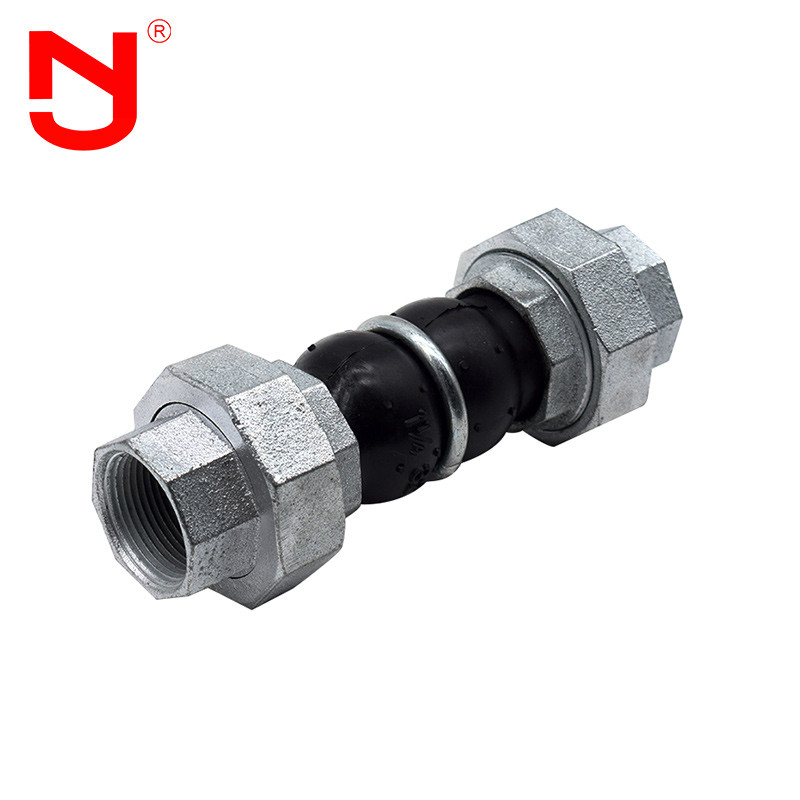

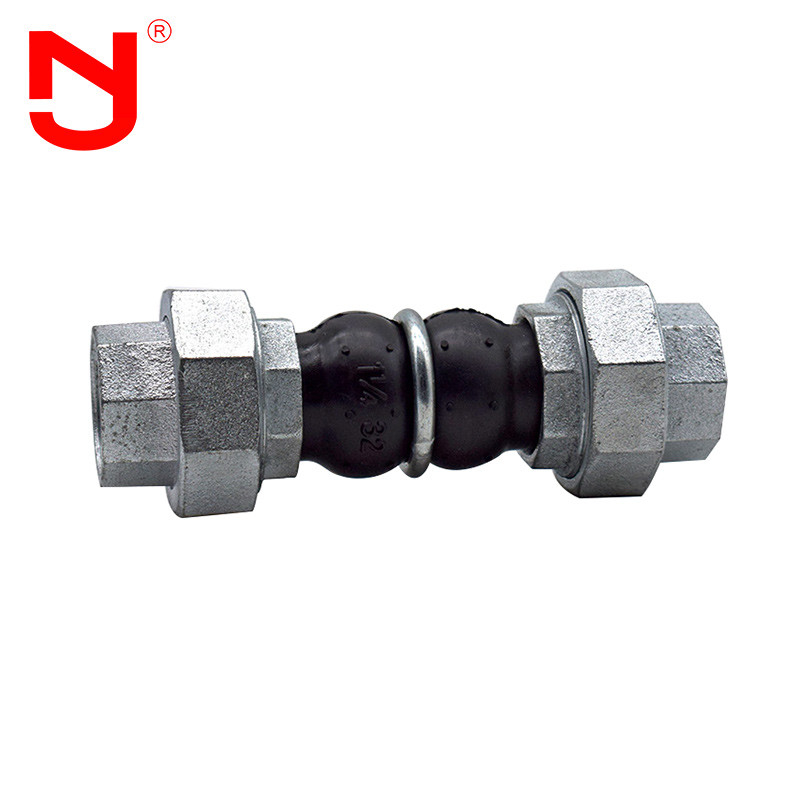

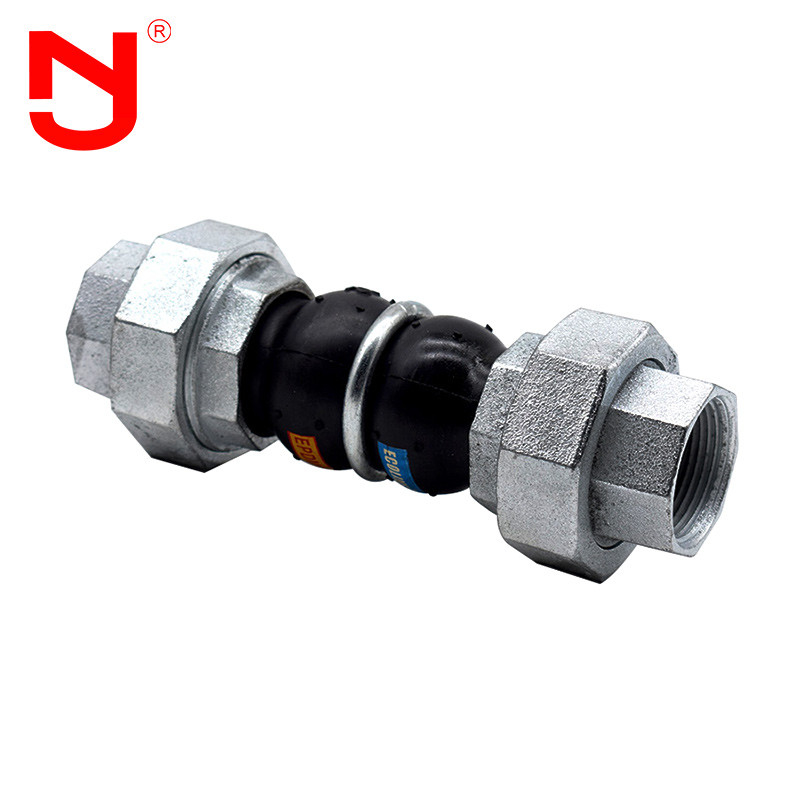

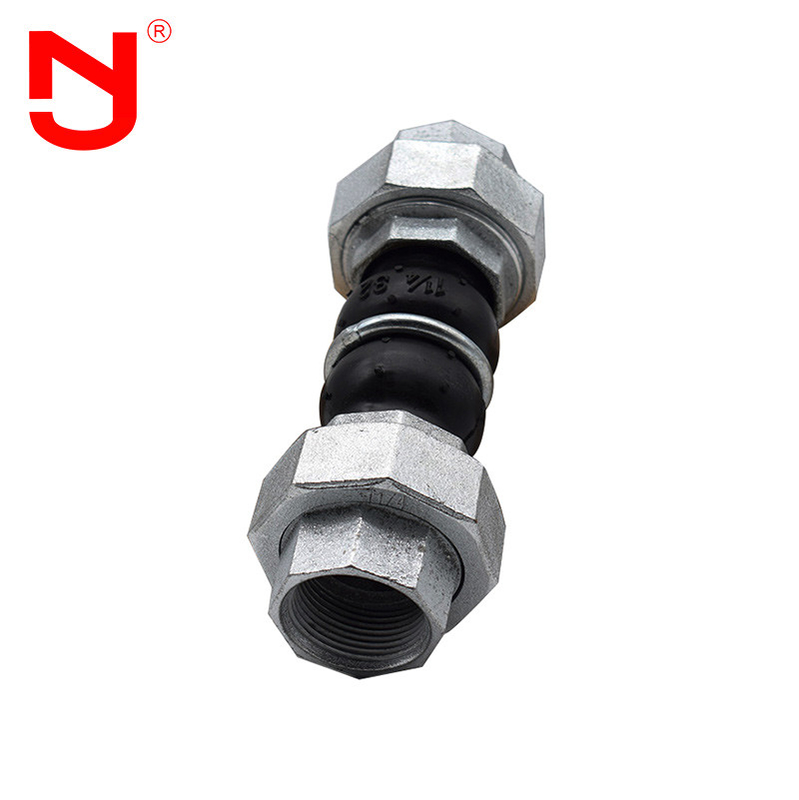

Ống công nghiệp dn65 ống thổi linh hoạt mở rộng khớp nối vặn vít
Các ống nối mở rộng được cấu tạo bởi khớp cao su đàn hồi, khớp di chuyển mặt phẳng, mặt bích kim loại rời hoặc mặt bích ống ren, được sử dụng để cách ly rung động, giảm tiếng ồn và bù dịch chuyển. Ống nối mở rộnglà loại khớp nối ống có độ đàn hồi cao, độ kín khít cao, chịu lực trung bình và chịu được mọi thời tiết.Khe co giãn cao su dẻo được cấu tạo bởi lớp cao su bên trong, lớp gia cố dây polyester, lớp cao su bên ngoài và ống cao su composite.Các lớp bên ngoài và bên trong của vật liệu cao su có thể khác nhau.Tuy nhiên, lớp khung củaống nối mở rộng được làm bằng vải polyester, và lớp gia cố có một vòng thép.
Đặc điểm hoạt động củaống nối mở rộng
1. Áp suất cao của ống nối mở rộng
2. Các ống nối mở rộng có độ đàn hồi tốt
3. Các ống nối mở rộng có độ lệch lớn dịch chuyển
4. Khả năng chống lão hóa củaống nối mở rộng
5. Hấp thụ rung động tốt của ống nối mở rộng
Thông số kỹ thuật của khe co giãn ống thổi
|
Dữ liệu chính của ống nối mở rộng ống thổi |
||||||
|
Đường kính danh nghĩa (DN) |
Chiều dài |
Dịch chuyển trục (mm) |
Dịch chuyển ngang |
Góc lệch |
||
|
mm |
inch |
mm |
Sự mở rộng |
Nén |
mm |
(a1 + a2) ° |
|
15 |
1/2 |
200 |
5-6 |
22 |
22 |
45 ° |
|
20 |
3/4 |
200 |
5-6 |
22 |
22 |
45 ° |
|
25 |
1 |
200 |
5-6 |
22 |
22 |
45 ° |
|
32 |
1 1/4 |
200 |
5-6 |
22 |
22 |
45 ° |
|
40 |
1 1/2 |
200 |
5-6 |
22 |
22 |
45 ° |
|
50 |
2 |
200 |
5-6 |
22 |
22 |
45 ° |
|
65 |
2 1/2 |
265 |
8-10 |
24 |
24 |
45 ° |
|
80 |
3 |
285 |
8-10 |
24 |
24 |
45 ° |
Lưu ý: 1. Các yêu cầu đặc biệt của ống nối mở rộngcó thể tùy chỉnh theo bản vẽ của người dùng.Tiêu chuẩn mặt bích là GB / t9115.1-2000.Có thể lựa chọn nhiều tiêu chuẩn mặt bích khác nhau (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO, v.v.) để sản xuất.Quả bóng cao su củaống nối mở rộng có thể được sử dụng làm cao su tự nhiên, cao su monome ethylene propylene diene, cao su chloroprene, cao su butyl, cao su butadien, cao su flo, v.v. Khi ống nối mở rộng trên DN200 được sử dụng để cấp nước lơ lửng, đường ống phải có giá đỡ cố định hoặc giá đỡ cố định, nếu không ống nối mở rộng phải được lắp đặt với thiết bị chống rơi.
Ống nối mở rộng chi tiết hiển thị
Ống nối mở rộng quy trình sản xuất
Bạn có biết làm thế nào là một ống nối mở rộngHãy cùng xem với JINGNING.
Điều rất quan trọng là phải chọn ống nối mở rộngcủa đường ống, hiểu được sự tương thích của môi chất với vật liệu đã chọn, nhiệt độ, áp suất và phạm vi chân không đầy đủ, chuyển động cần thiết và kích thước giữa các mặt bích của đường ống.Với thông tin này, các kỹ sư ứng dụng Jingning có thể giúp xác định lý tưởngống nối mở rộngcho bất kỳ ứng dụng nào.
Ống nối mở rộng thuận lợi
1. Sựống nối mở rộngđược mạ kẽm trong 15 phút, chịu được áp suất cao, nhiệt độ cao, dầu, mài mòn, ăn mòn, axit và kiềm.
2. Ống nối mở rộng được kết nối với máy bơm, van, thiết bị chữa cháy, đường ống có độ rung lớn và đường ống có nhiệt độ lạnh thay đổi thường xuyên.
3. Hàm lượng cao su tự nhiên củaống nối mở rộnglà 47%, có thể sử dụng liên tục trong 15 năm mà không bị lão hóa.
Chúng tôi giới thiệu công nghệ tiên tiến của nước ngoài và kết hợp với kinh nghiệm sản xuất của Trung Quốc.bên trongống nối mở rộng hoạt động sản xuất, mặt bên trong chịu áp lực cao, và dây nylon và cao su bên trong được kết hợp tốt hơn, có thể chịu áp lực cao hơn bình thường ống nối mở rộng. Ống nối mở rộngđược đặc trưng bởi sự kết hợp hoàn hảo của lớp cao su bên trong, sáng, sạch và liền mạch;nhãn củaống nối mở rộng áp dụng quy trình lưu hóa, hoàn toàn phù hợp với quả bóng của ống nối mở rộng.
ống nối mở rộng đơn xin
Cácống nối mở rộng Thích hợp để kết nối các đường ống đầu vào và đầu ra của các loại dàn quạt quạt dùng cho điều hòa không khí trong khách sạn và các phòng nghỉ khác. Ống nối mở rộngs cũng thích hợp cho các hệ thống đường ống nhà máy và dân dụng, cũng như đường ống nước tuần hoàn, đường ống vệ sinh, đường ống chống ăn mòn hóa chất và đóng băng, v.v.
Câu hỏi thường gặp
Q1: Có thể ống nối mở rộng được đánh dấu bằng logo tùy chỉnh?
A1: Có, ống nối mở rộngcó thể được đánh dấu bằng logo của bạn.Chúng tôi có thể cung cấp dịch vụ OEM & ODM choống nối mở rộng.
Câu hỏi 2: Chiều dài mặt đối mặt là bao nhiêu ống nối mở rộng?
A2: Chiều dài mặt đối mặt của ống nối mở rộng có thể là L130, L152, L203 ... Chúng tôi cũng có thể chấp nhận chiều dài tùy chỉnh theo yêu cầu của bạn.
Q3: Bạn có thể cung cấp bản vẽ của ống nối mở rộng?
A3: Có, chúng tôi có thể cung cấp bản vẽ của ống nối mở rộng cho bạn. Vui lòng liên hệ với chúng tôi để có được bản vẽ của ống nối mở rộng.
Q4: Những chứng chỉ nào của ống nối mở rộng bạn có thể cung cấp?
A4: Chúng tôi có thể cung cấp chứng chỉ CE, ISO cho ống nối mở rộng.
Q5: Chúng tôi có thể lấy một mẫu của ống nối mở rộng?
A5: Có, chúng tôi có thể cung cấp mẫu để bạn kiểm tra chất lượng của chúng tôi ống nối mở rộng.
Q6: Thời gian bảo hành của ống nối mở rộng?
A6: Chúng tôi cung cấp bảo hành 18 tháng cho của chúng tôi ống nối mở rộng.
