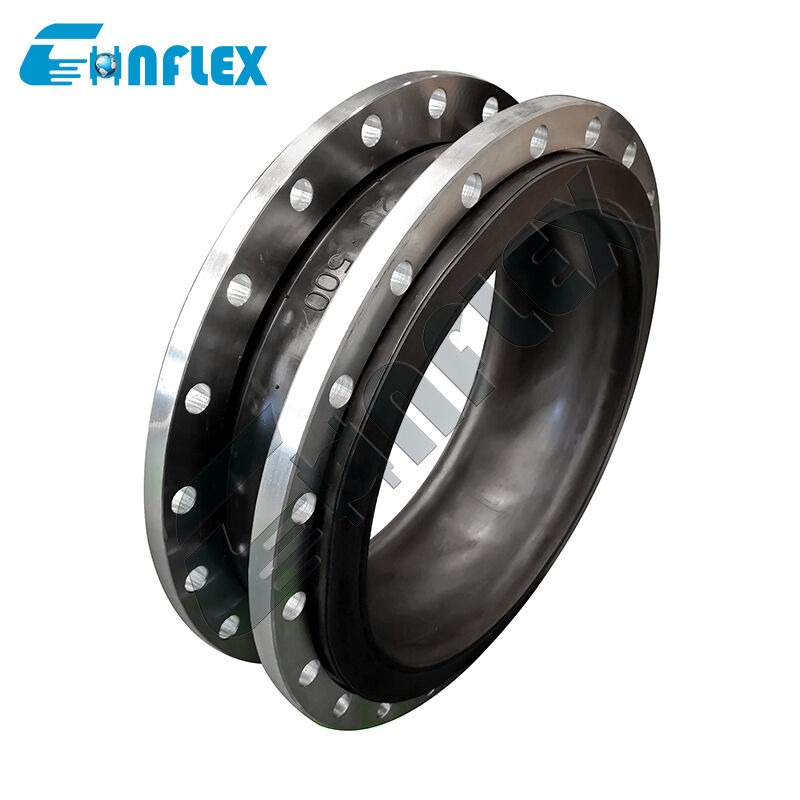

Khớp nối mềm chịu áp lực đa tiêu chuẩn (PN16 / ANSI 150): Bộ bù đường ống lót fluoropolymer chống nổ

Khớp nối linh hoạt với Xếp hạng Áp suất Đa Tiêu chuẩn (PN16 / ANSI 150): Bộ bù đường ống lót Fluoropolymer chống nổ

Lớp chắn hóa chất tương thích chéo cho hệ thống đường ống công nghiệp toàn cầu.

Cái Khớp nối linh hoạt với Xếp hạng Áp suất Đa Tiêu chuẩn (PN16 / ANSI 150) là bộ bù đường ống hạng nặng, được chứng nhận kép, được thiết kế để tích hợp liền mạch trên các mạng lưới quy trình hóa chất, hóa dầu và dịch vụ khắc nghiệt toàn cầu. Các dự án kỹ thuật quốc tế và nâng cấp cơ sở thường đối mặt với xung đột tương thích mặt bích khi kết nối cơ sở hạ tầng đường ống theo tiêu chuẩn mét châu Âu (PN16 / 16 bar) và tiêu chuẩn Mỹ (ANSI Class 150 / 150 lb). Khớp nối linh hoạt tiên tiến này giải quyết thách thức này bằng kiến trúc mặt bích đa rãnh, tiêu chuẩn kép kết hợp với lớp lót fluoropolymer (PTFE) không thể xuyên thủng.

Lớp lót PTFE mật độ cao cung cấp khả năng cách ly hóa chất hoàn toàn, không phản ứng, bảo vệ lớp vỏ cao su composite bên ngoài chống lại sự phồng rộp, trương nở và suy giảm hóa học do axit mạnh, chất oxy hóa mạnh và dung môi độc hại. Được gia cố bằng các lớp vải dây tổng hợp đa lớp và các vòng thép nhúng, vỏ chống nổ cung cấp biên độ an toàn cao dưới các chu kỳ áp suất liên tục. Bằng cách hấp thụ sự giãn nở nhiệt đa trục, làm giảm rung động bơm phá hoại và loại bỏ các vấn đề chuyển đổi mặt bích, bộ bù đa năng này đảm bảo an toàn không rò rỉ và tính linh hoạt hoạt động cao trên các hệ thống truyền chất lỏng toàn cầu.

Đặc điểm hiệu suất

Khả năng tương thích mặt bích đa tiêu chuẩn: Có thiết kế mặt bích khoan kép phù hợp với cả hai mẫu vòng bu lông PN16 (EN 1092-1) và ANSI Class 150 (ASME B16.5), đơn giản hóa việc tích hợp thiết bị xuyên biên giới và giảm tồn kho phụ tùng.

Lớp chắn hóa chất dịch vụ khắc nghiệt: Lớp lót bên trong fluoropolymer (PTFE) nguyên chất vẫn hoàn toàn trơ với axit khoáng đậm đặc, kiềm mạnh, dung môi phản ứng và hydrocarbon dễ bay hơi, đảm bảo cách ly chất lỏng hoàn toàn.

Thân composite chống nổ: Được chế tạo với các lớp dây lốp tổng hợp có độ bền cao và gia cố bằng thép bên trong, cung cấp khả năng chống nổ và ổn định cấu trúc vượt trội dưới áp suất làm việc liên tục 16 bar.

Giảm thiểu chuyển động đa hướng: Hồ sơ vòm một quả bóng được thiết kế kỹ thuật uốn cong mượt mà theo ứng suất đường ống động, hấp thụ đồng thời nén trục, giãn trục, cắt ngang và sai lệch góc.

Gioăng làm kín toàn mặt tích hợp: Lớp lót PTFE bên trong kéo dài hoàn toàn qua cổ và quấn quanh toàn bộ mặt của các mặt bích đỡ đa tiêu chuẩn, tạo ra bề mặt gioăng hóa chất tích hợp, chống thổi bay, ngăn ngừa ăn mòn mặt bích và rò rỉ khớp nối.

Thông số kỹ thuật sản phẩm

Chi tiết sản phẩm

Quy trình sản xuất

1. Trực tuyến 24 giờ

2. Mẫu miễn phí được cung cấp3. Hỗ trợ tùy chỉnh

4. Cung cấp bản vẽ

5. Nhiều kiểu thanh toán để lựa chọn

6. Kiểm tra nhà máy (vật liệu, thông số kỹ thuật, số lượng, áp suất, đóng gói)

7. Thời gian bảo hành dài

8. Đóng gói phù hợp cho vận chuyển

Khách hàng của chúng tôi

Chứng nhận

Câu hỏi thường gặp

Q1: Ưu điểm chính của việc khoan mặt bích Đa Tiêu chuẩn (PN16 / ANSI 150) là gì?

Trong các nhà máy chế biến quốc tế, thiết bị nhập khẩu từ Châu Âu (theo tiêu chuẩn PN16) thường kết nối với đường ống được thiết kế theo tiêu chuẩn Mỹ (ANSI Class 150). Cấu hình lỗ mặt bích đa tiêu chuẩn cho phép đội ngũ bảo trì và nhà thầu EPC lắp đặt cùng một khớp nối giãn nở lên cả hai tiêu chuẩn mà không cần sử dụng bộ chuyển đổi tùy chỉnh đắt tiền hoặc sửa đổi mặt bích đường ống.

Q2: Lớp lót fluoropolymer (PTFE) bảo vệ khớp nối giãn nở như thế nào?

Các hợp chất cao su không lót như EPDM hoặc NBR bị suy giảm, trương nở hoặc mềm đi khi tiếp xúc với hóa chất công nghiệp mạnh hoặc dung môi hữu cơ. Lớp lót bên trong PTFE liên tục hoạt động như một rào cản hóa học không thể xuyên thủng, đảm bảo chất lỏng quy trình chỉ tiếp xúc với fluoroplastic trơ trong khi vẫn giữ cho thân đàn hồi bên ngoài được bảo vệ để thực hiện nhiệm vụ hấp thụ sốc và rung động cơ học.
