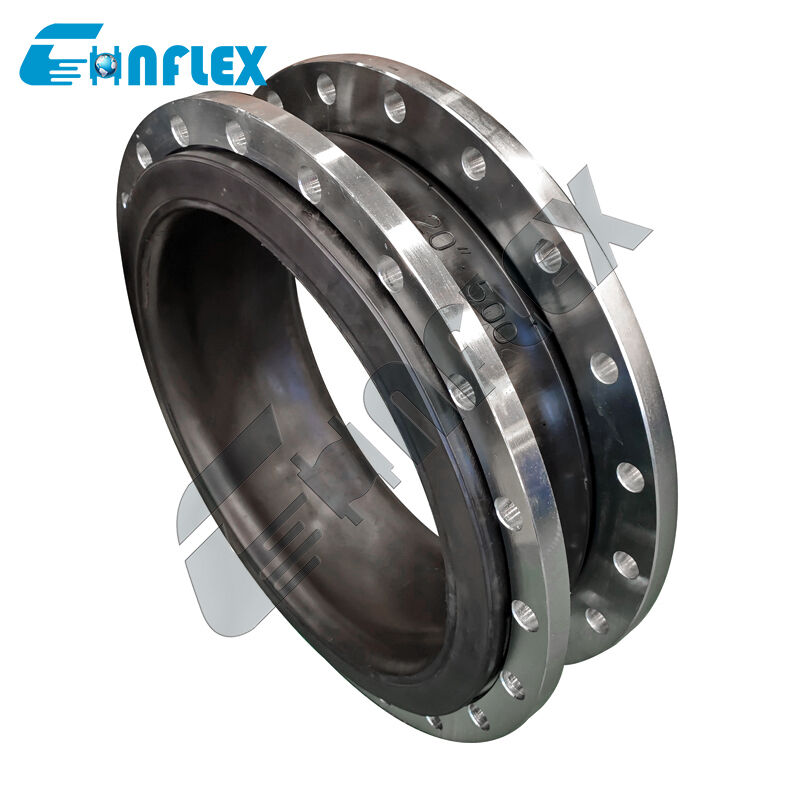

JIS 10K Đánh giá áp suất ghép mở rộng cao su phẳng: Chất hút va chạm được thiết kế chính xác cho các đường ống biển
Bảo vệ cú sốc và rung động phù hợp với tiêu chuẩn công nghiệp Nhật Bản cho cơ sở hạ tầng hàng hải.
CácJIS 10K Đánh giá áp suất Flanged Goma Expansion Jointlà một bộ bù đường ống linh hoạt được thiết kế chính xác được xây dựng đặc biệt để đáp ứng các yêu cầu nghiêm ngặt của kỹ thuật hàng hải, đóng tàu và hệ thống chuyển chất lỏng ngoài khơi.Đường ống cho tàu hải quân và thương mại, bao gồm cả hệ thống thắt ga, mạch nước làm mát, đường ống nhiên liệu và mạng bơm đáy hoạt động dưới rung động cơ học liên tục, uốn cong thân tàu do tác động sóng nghiêm trọng và ăn mòn nước mặn mạnh mẽ.
Được thiết kế để tuân thủ chính xác các tiêu chuẩn công nghiệp Nhật Bản (JIS 10Káp suất và các mô hình khoan), lò nhựa công suất nặng này có thân vải elastomer nhiều lớp được củng cố bằng vải dây tổng hợp bền cao và các vòng dây thép nhúng.Nó hoạt động như một bộ đệm năng lượng động siêu đáng tin cậy, hấp thụ rung động động cơ tần số cao, làm giảm các cú sốc thủy lực năng động và phù hợp với chuyển động đường ống nhiệt và cấu trúc.,khớp mở rộng này đảm bảo phù hợp, an toàn không rò rỉ và tính toàn vẹn cấu trúc lâu dài trên các ứng dụng công nghiệp biển và ven biển.
Đặc điểm hiệu suất
Phù hợp đầy đủ với JIS 10K:Kích thước miếng kẹp, mô hình vòng tròn cuộn và chỉ số áp suất chứa tuân thủ nghiêm ngặtJIS B2220 / JIS 10Ktiêu chuẩn, đảm bảo khả năng tương thích liền mạch với các tàu, máy bơm và máy móc biển do Nhật Bản chế tạo.
Phân cách rung động và va chạm cấp hải quân:Trọng tâm elastomer độ đàn hồi cao làm giảm rung động do động cơ, tiếng ồn máy móc và xung của chất lỏng, ngăn ngừa vết nứt do mệt mỏi trong các mạng ống biển cứng.
Trọng thể uốn cong và bù tăng trưởng nhiệt:Vàng linh hoạt được thiết kế hấp thụ dịch chuyển ống đa trục, dễ dàng chứa nén trục, mở rộng, cắt ngang,và độ lệch góc do biến đổi nhiệt và xoắn thân tàu.
Chống ăn mòn và nước muối:Được xây dựng với các hợp chất cao su dùng cho hàng hải (như EPDM, NBR hoặc Neoprene cấp cao) chống lại sự phân hủy nước mặn, nhiễm bẩn sinh học, dư lượng dầu, tiếp xúc với ozone và thời tiết ven biển khắc nghiệt.
Biên độ an toàn bùng nổ cao:Xây dựng với nhiều lớp, cao độ kéo lớp dây đai vải tổng hợp và dây liên tục gia cố, đảm bảo một áp suất hoạt động chỉ định của10 bar ($1.0\text{ MPa}$)với tỷ lệ bùng nổ an toàn mạnh mẽ.
Thông số kỹ thuật sản phẩm
| Kích thước | Chiều dài | Di chuyển được phép trong hoạt động | ||||
| mm | inch | mm | Nén trục mm | Phạm vi mở rộng trục mm |
Di chuyển ngang mm |
Độ lệch góc mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
Lưu ý: Nếu môi trường là dầu, chất axit hoặc kiềm, và có yêu cầu đặc biệt về nhiệt độ làm việc, bạn có thể tùy chỉnh nó bằng cách gửi thư hoặc bản vẽ.Vui lòng xác định khi đặt hàng |
Chi tiết sản phẩm
Dòng sản xuất
|
1- Vật liệu thô CR/EPDM/NBR cấp cao nhất nguyên liệu cao su, Không có cao su tái chế |
2- Làm mềm. và trộn Công thức đặc biệt để uốn cong tốt hơn với nylon,Để có sức mạnh tốt hơn,đóng kín |
3- Bàn giấy bọc. Cooper bọc thép dây gia cố ngăn kéo ra |
|
4.Vulcanizing Máy bơm tự động đảm bảo thời gian và áp suất bơm |
5- Kiểm tra. |
6Bao bì |
Ứng dụng
Tiêu chuẩn chung mở rộng cao suđược sử dụng rộng rãi trong các lĩnh vực khác nhau, bao gồm xây dựng, công nghiệp hóa chất, đóng tàu, nước máy, khí đốt, đường ống hóa chất, đường ống dầu mỏ, đường ống thực phẩm, đường ống điều hòa không khí,và xử lý nước thải.
Dịch vụ của chúng tôi
1.24 giờ trực tuyến
2. Các mẫu miễn phí được cung cấp
3.Hỗ trợ tùy chỉnh
4.Cung cấp bản vẽ
5. Nhiều cách thanh toán để lựa chọn
6Kiểm tra nhà máy (vật liệu, thông số kỹ thuật, số lượng, áp suất, bao bì)
7Thời gian bảo hành dài
8Bao bì phù hợp để vận chuyển
Khách hàng của chúng tôi
Giấy chứng nhận
Câu hỏi thường gặp
Một xếp hạng JIS 10K cho thấy rằng khớp mở rộng được thiết kế để hoạt động liên tục ở áp suất làm việc lên đến10 kgf/cm2(khoảng10 bar,1.0 MPa, hoặc145 PSIĐiều này phù hợp với lớp áp suất tiêu chuẩn cho hầu hết các dây chuyền làm mát, thắt lưng và xử lý chất lỏng phụ trợ.
EPDM:Lựa chọn tiêu chuẩn cho các đường dây làm mát nước biển, hệ thống ván, nước ngọt và vòng glycol nhẹ, cung cấp khả năng chống tia cực tím, ozone và tiếp xúc với nước muối.
NBR (Nitrile):Được khuyến cáo để chuyển dầu nhiên liệu, đường dẫn dầu bôi trơn, nước đáy có dầu và chất lỏng chứa hydrocarbon do khả năng chống dầu đặc biệt của nó.
Neoprene (CR):Tuyệt vời cho dịch vụ hàng hải chung nơi chống dầu và phòng chống thời tiết ngoài trời / phun muối đều cần thiết.
Tàu trên biển phải trải qua sự xoay, lăn và xoắn thân liên tục, gây ra lực cắt và uốn cong mạnh mẽ trên đường ống cứng.Các luồng cao su đàn hồi hoạt động như một bản lề linh hoạt và bù đắp, hấp thụ độ lệch cấu trúc và ngăn ngừa tập trung căng thẳng trên vỏ máy bơm, ngăn chắn và hỗ trợ ống.
Vâng, các đơn vị điều khiển (cây dây buộc) được khuyến cáo mạnh mẽ cho các ứng dụng trên biển, đặc biệt là trên các đường ống không neo hoặc gần máy bơm trên các thiết bị gắn mềm.Các thanh giới hạn hạn chế chuyển động dư thừa trong hoạt động sóng mạnh, trượt nước biển nặng, hoặc áp suất tăng cao, ngăn chặn bóng cao su mở rộng quá mức hoặc nén quá mức vượt quá giới hạn thiết kế của nó.
Vâng, bởi vì các miếng kẹp được chế biến chính xác và khoan theo kích thước JIS 10K chính xác (như JIS B2220),họ phục vụ như là chính xác drop-in thay thế cho nhà sản xuất thiết bị gốc (OEM) khớp mở rộng biển trên Nhật Bản, Hàn Quốc, và các tàu biển toàn cầu.
