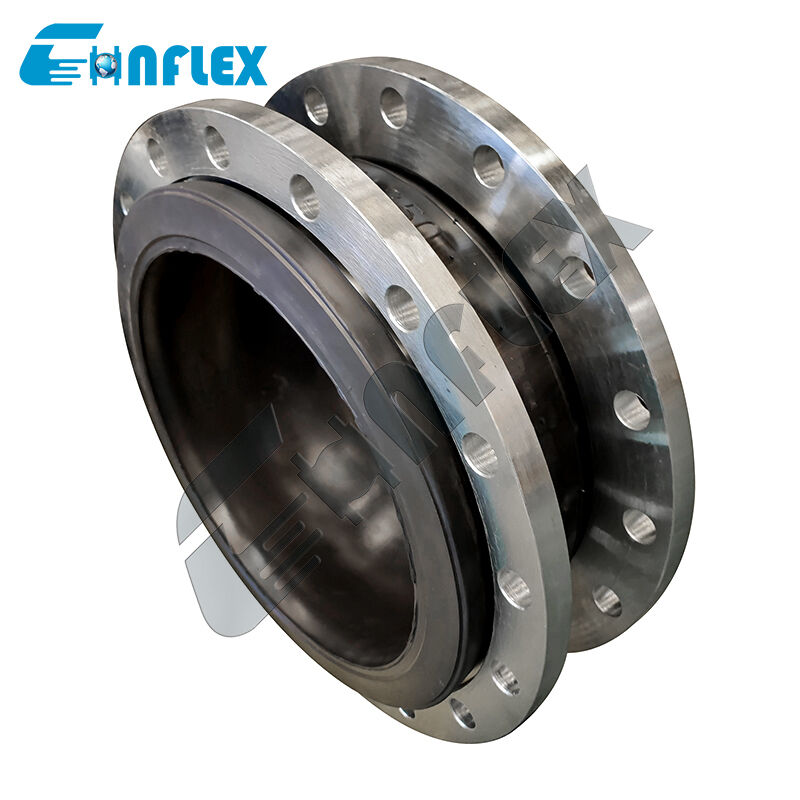

ANSI 150 Đánh giá áp suất lớp Flexible Pipe Connector: Heavy-Duty Reinforced Bellows Coupler cho đường ống căng cao
Công cụ tiêu chuẩn của Mỹ cho các ứng dụng ống dẫn áp lực cao.
CácBộ kết nối ống linh hoạt áp suất hạng ANSI 150là một máy kết nối khí cầu chuyên dụng, được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của các hệ thống đường ống công nghiệp được thiết kế theo tiêu chuẩn ASME / ANSI B16.5 lớp 150.Mạng ống dẫn căng thẳng cao như trong sản xuất điện, chế biến hóa dầu, HVAC, và vận chuyển chất lỏng công nghiệp thường bị giãn nở nhiệt cực đoan, rung động cấu trúc và sai trật tự cơ học.
Bộ kết nối linh hoạt hạng nặng này có ma trận elastomer được củng cố nhiều lớp được thêu bằng các lớp dây sợi tổng hợp bền cao,cung cấp sự giữ áp suất đặc biệt và khả năng chống mệt mỏi độngĐược trang bị các dây chuyền thép carbon hoặc thép không gỉ lớp 150 được khoan chính xác, nó phục vụ như một cây cầu mạnh mẽ, linh hoạt, cô lập rung động bơm, giảm căng thẳng tường ống,và duy trì an toàn không rò rỉ dưới hồ sơ áp suất làm việc liên tục 150 lớp.
Đặc điểm hiệu suất
Phù hợp đầy đủ với lớp 150 của ANSI:Được thiết kế và thử nghiệm để tích hợp liền mạch vào các hệ thống đường ống ASME/ANSI B16.5 lớp 150, xử lý áp suất làm việc lên đến225 PSI(1,55 MPa) tùy thuộc vào nhiệt độ hoạt động.
Tăng cường nhiều lớp hạng nặng:Được xây dựng với các lớp thắt dây vải bền cao và vòng dây thép bên trong để ngăn ngừa bong bóng, biến dạng cấu trúc và áp suất trong các đường dây căng thẳng cao.
Động lực cao hơn & âm thanh suy giảm:Các ma trận nhựa elastomer hấp thụ rung động cơ học và tiếng ồn âm từ các máy bơm, máy nén và máy làm mát có công suất cao.
Giảm vận chuyển công suất cao:Tính linh hoạt đa hướng bù đắp trơn tru cho nén trục đồng thời, mở rộng trục, cắt ngang bên và sai đường góc gây ra bởi việc lắng đọng thiết bị hoặc tăng nhiệt.
Vỏ chống ăn mòn bền:Được xây dựng bằng các hợp chất phủ bên ngoài chống thời tiết, ozone và mài mòn, đảm bảo tuổi thọ lâu dài trong cả các phòng thiết bị trong nhà và tiếp xúc ngoài trời khắc nghiệt.
Thông số kỹ thuật sản phẩm
| Kích thước | Chiều dài | Di chuyển được phép trong hoạt động | ||||
| mm | inch | mm | Nén trục mm | Phạm vi mở rộng trục mm |
Di chuyển ngang mm |
Độ lệch góc mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
Lưu ý: Nếu môi trường là dầu, chất axit hoặc kiềm, và có yêu cầu đặc biệt về nhiệt độ làm việc, bạn có thể tùy chỉnh nó bằng cách gửi thư hoặc bản vẽ.Vui lòng xác định khi đặt hàng |
Chi tiết sản phẩm
Dòng sản xuất
|
1- Vật liệu thô CR/EPDM/NBR cấp cao nhất nguyên liệu cao su, Không có cao su tái chế |
2- Làm mềm. và trộn Công thức đặc biệt để uốn cong tốt hơn với nylon,Để có sức mạnh tốt hơn,đóng kín |
3- Bàn giấy bọc. Cooper bọc thép dây gia cố ngăn kéo ra |
|
4.Vulcanizing Máy bơm tự động đảm bảo thời gian và áp suất bơm |
5- Kiểm tra. |
6Bao bì |
Ứng dụng
Tiêu chuẩn chung mở rộng cao suđược sử dụng rộng rãi trong các lĩnh vực khác nhau, bao gồm xây dựng, công nghiệp hóa chất, đóng tàu, nước máy, khí đốt, đường ống hóa chất, đường ống dầu mỏ, đường ống thực phẩm, đường ống điều hòa không khí,và xử lý nước thải.
Dịch vụ của chúng tôi
1.24 giờ trực tuyến
2. Các mẫu miễn phí được cung cấp
3.Hỗ trợ tùy chỉnh
4.Cung cấp bản vẽ
5. Nhiều cách thanh toán để lựa chọn
6Kiểm tra nhà máy (vật liệu, thông số kỹ thuật, số lượng, áp suất, bao bì)
7Thời gian bảo hành dài
8Bao bì phù hợp để vận chuyển
Khách hàng của chúng tôi
Giấy chứng nhận
Câu hỏi thường gặp
Một chuẩn ANSI lớp 150 tương ứng với áp suất làm việc danh nghĩa là150 đến 225 PSI(khoảng 10 đến 15,5 bar) cho dịch vụ nhiệt độ môi trường, phù hợp với các chỉ số áp suất-nhiệt độ của các vòm ống tiêu chuẩn ASME B16.5 lớp 150.
Trong các mạng ống dẫn căng thẳng cao, các kết nối cứng chuyển động của thiết bị và tăng nhiệt trực tiếp vào neo ống, vòi bơm và thân van, dẫn đến vết nứt và rò rỉ mệt mỏi.Bộ kết nối linh hoạt này hoạt động như một bộ đệm giảm căng thẳng, hấp thụ những tải cơ khí động trước khi chúng có thể làm hỏng máy móc quan trọng.
Vâng, các miếng kẹp hỗ trợ được gắn có kích thước vòng tròn, đường kính lỗ và số lỗ tiêu chuẩn ANSI Class 150, làm cho chúng tương thích trực tiếp với tiêu chuẩn ANSI B16 của Hoa Kỳ.5 sợi dây chuyền giao phối cho nhanh, cài đặt bằng nút.
Các đơn vị điều khiển (cột giới hạn) được khuyến cáo mạnh mẽ khi lắp đặt đầu nối này trên các đường ống không neo hoặc gần các máy bơm hoạt động gần giới hạn trên của áp suất hạng 150.Các thanh tie hạn chế quá mở rộng và nén, ngăn không cho khí cầu vượt quá giới hạn thiết kế của nó trong các áp suất đột ngột.
Tùy thuộc vào chất lỏng quá trình của bạn (ví dụ, nước thô, dầu, hóa chất, hoặc bùn), ống bên trong có thể được tùy chỉnh với lớp lót elastomeric cụ thể như EPDM, NBR (Nitrile), Neoprene,hoặc một lớp lót PTFE cho dịch vụ hóa học hung hăng.
