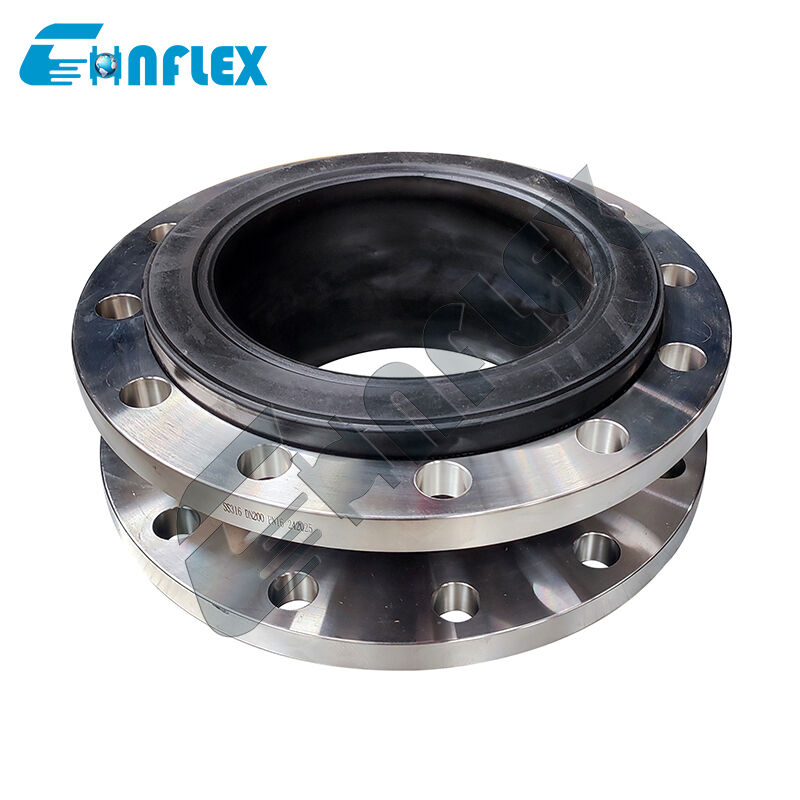

PN16 Năng lượng áp suất cao su ghép mở rộng: cao áp PTFE lót vòm vòm cho đường ống hóa học
Rào cản hóa học áp suất cao cho các dây chuyền công nghiệp đòi hỏi.
CácPN16 Năng lượng áp suất cao su ghép mở rộnglà một giải pháp đường ống có tính toàn vẹn cao được thiết kế tùy chỉnh để chịu được áp suất làm việc cao đến16 bar (1,6 MPa)trong khi xử lý môi trường quá trình rất hung hăng.và các nhà máy dược phẩm hoạt động trong điều kiện áp suất PN16 liên tục đòi hỏi bảo vệ mạnh mẽ chống căng nhiệt, tăng áp, và rò rỉ khớp. khí cầu mở rộng công suất nặng này đạt được độ tin cậy hoàn toàn bằng cách kết hợp mộtLớp lót bên trong PTFE (Polytetrafluoroethylene)với một ma trận cao su siêu cứng, nhiều lớp.
Lớp lót PTFE phủ đầy tạo ra một hàng rào chất lỏng không thâm nhập, trơ giúp bảo vệ cơ thể bên ngoài elastomer khỏi các axit ăn mòn, dung môi hung hăng và chất oxy hóa.Được hỗ trợ bởi các sợi dây lót thép hạng nặng, đầu nối linh hoạt PN16 này hấp thụ cú sốc cơ học động mạnh mẽ, làm giảm rung động tần số cao của máy móc,và bù đắp cho sự gia tăng nhiệt đa trục, đảm bảo an toàn hoạt động lâu dài và an toàn không rò rỉ trên các hệ thống đường ống hóa học áp suất cao.
Đặc điểm hiệu suất
Áp suất làm việc được chứng nhận PN16:Chính xác tăng cường với vải tổng hợp cao độ kéo và lớp dây thép để cung cấp một áp suất hoạt động16 bar, duy trì tính toàn vẹn cấu trúc mà không bị sưng, biến dạng hoặc vỡ.
Sự trơ trẽn hóa học toàn phổ:Lớp lót PTFE nguyên bản bên trong cung cấp cách ly hoàn toàn chống lại các môi trường hung hăng, bao gồm axit khoáng chất tập trung, kiềm khắc nghiệt, dung môi phản ứng và dung dịch hóa học ăn mòn.
Khả năng cách ly do rung động và sốc thủy lực:Cơ thể composite đàn hồi hoạt động như một chất ức chế năng lượng động mạnh mẽ, hấp thụ xung cơ học, tiếng ồn động cơ và các cơn áp suất đột ngột từ các máy bơm hóa học áp suất cao.
Trả thù chuyển động đa trục:Kiến trúc bóng chổi một quả cầu dễ dàng phục vụ cho các chuyển động hệ thống năng động, đồng thời phù hợp với nén trục, mở rộng trục, lệch chiều và sai đường góc.
Mặt nạ toàn diện có mặt:Lớp lót PTFE bên trong kéo dài liên tục qua cổ họng và quấn hoàn toàn trên bề mặt của miếng kẹp hỗ trợ,tạo thành một miếng dán hóa học tích hợp ngăn ngừa rò rỉ ăn mòn tại các điểm kết nối.
Thông số kỹ thuật sản phẩm
| Kích thước | Chiều dài | Di chuyển được phép trong hoạt động | ||||
| mm | inch | mm | Nén trục mm | Phạm vi mở rộng trục mm |
Di chuyển ngang mm |
Độ lệch góc mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
Lưu ý: Nếu môi trường là dầu, chất axit hoặc kiềm, và có yêu cầu đặc biệt về nhiệt độ làm việc, bạn có thể tùy chỉnh nó bằng cách gửi thư hoặc bản vẽ.Vui lòng xác định khi đặt hàng |
Chi tiết sản phẩm
Dòng sản xuất
|
1- Vật liệu thô CR/EPDM/NBR cấp cao nhất nguyên liệu cao su, Không có cao su tái chế |
2- Làm mềm. và trộn Công thức đặc biệt để uốn cong tốt hơn với nylon,Để có sức mạnh tốt hơn,đóng kín |
3- Bàn giấy bọc. Cooper bọc thép dây gia cố ngăn kéo ra |
|
4.Vulcanizing Máy bơm tự động đảm bảo thời gian và áp suất bơm |
5- Kiểm tra. |
6Bao bì |
Ứng dụng
Tiêu chuẩn chung mở rộng cao suđược sử dụng rộng rãi trong các lĩnh vực khác nhau, bao gồm xây dựng, công nghiệp hóa chất, đóng tàu, nước máy, khí đốt, đường ống hóa chất, đường ống dầu mỏ, đường ống thực phẩm, đường ống điều hòa không khí,và xử lý nước thải.
Dịch vụ của chúng tôi
1.24 giờ trực tuyến
2. Các mẫu miễn phí được cung cấp
3.Hỗ trợ tùy chỉnh
4.Cung cấp bản vẽ
5. Nhiều cách thanh toán để lựa chọn
6Kiểm tra nhà máy (vật liệu, thông số kỹ thuật, số lượng, áp suất, bao bì)
7Thời gian bảo hành dài
8Bao bì phù hợp để vận chuyển
Khách hàng của chúng tôi
Giấy chứng nhận
Câu hỏi thường gặp
"PN16" chỉ ra áp suất danh nghĩa16 bar(khoảng 232 PSI hoặc 1,6 MPa) ở nhiệt độ môi trường.Điều này có nghĩa là khớp mở rộng được thử nghiệm cấu trúc và được đánh giá để hoạt động liên tục dưới áp suất làm việc lên đến 16 bar mà không bị mệt mỏi cấu trúc, delamination lớp lót, hoặc nứt vỏ bên ngoài.
Các hợp chất cao su tiêu chuẩn (như EPDM hoặc NBR) có thể nhanh chóng phân hủy, sưng hoặc nứt khi tiếp xúc với các hóa chất công nghiệp mạnh dưới áp suất cao.Vệ chắn không phản ứng ngăn chặn môi trường hóa học chạm vào thân vải cao su cấu trúc, cho phép khớp giữ lại khả năng ngăn áp suất và tính chất giảm áp linh hoạt một cách an toàn.
Không cần phải có ván đệm bổ sung. Lớp lót PTFE bên trong kéo dài hoàn toàn qua lỗ và phơi ra ngoài trên toàn bộ mặt nâng của các ván hỗ trợ kim loại.Chiếc cổ áo PTFE được xoay này hoạt động như bộ đệm hóa học toàn bộ khuôn mặt của riêng nó, tạo ra một niêm phong chống rò rỉ khi xoắn đồng đều chống lại các sợi ống kết hợp.
Đường xả bơm thường gặp áp suất làm việc cao và rung động thủy lực mạnh.hoạt động như một chất cô lập rung động linh hoạt trong khi dễ dàng xử lý áp suất xả liên tục 16 bar.
Vâng, các đơn vị điều khiển (cột giới hạn) được khuyến cáo mạnh mẽ cho các ứng dụng áp suất cao như đường dây PN16, đặc biệt là nếu hệ thống đường ống không được neo.Các đơn vị điều khiển ngăn chặn khí cầu bơm mở rộng quá mức giới hạn tối đa cho phép của nó trong khi áp suất đột ngột hoặc thay đổi nhiệt, bảo vệ các neo đường ống và chính khớp nối.
