Nguồn gốc:
TRUNG QUỐC
Hàng hiệu:
JINGNING
Chứng nhận:
CE，ISO
Số mô hình:
RLJS
Tài liệu:
Liên hệ với chúng tôi
video
video

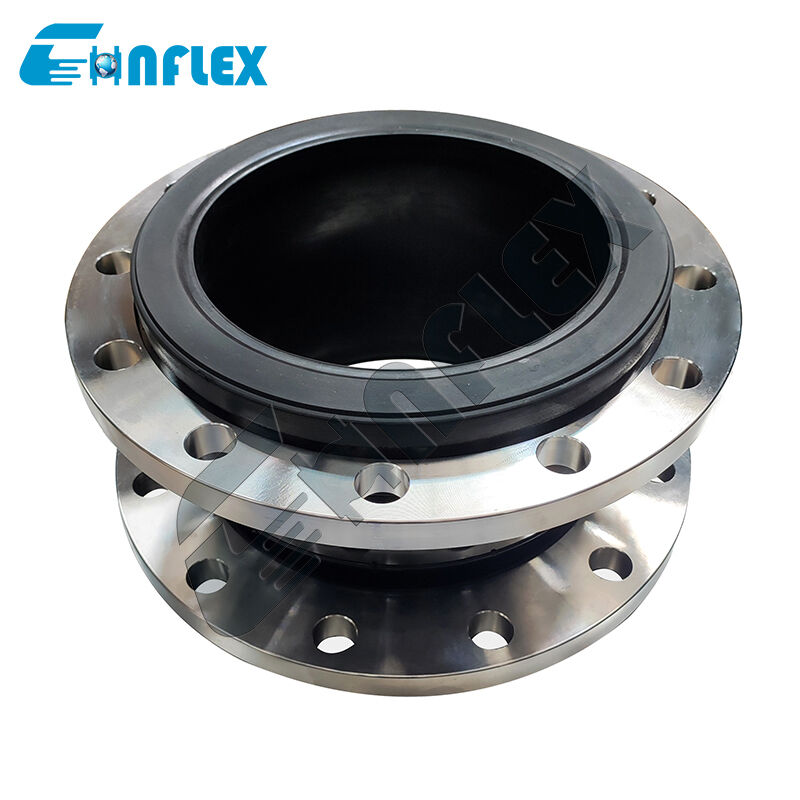

Cây nắp mở rộng PTFE được xếp hạng chân không cao: Kết nối cao su fluoropolymer tăng cường cho hệ thống áp suất âm
CácCác bộ sợi mở rộng PTFE có độ trống caolà một kết nối đường ống được tăng cường cấu trúc cao cấp được thiết kế đặc biệt để vượt qua hai thách thức của ăn mòn hóa học hung hăng và áp suất âm mạnh.Trong hệ thống chân không công nghiệp, quá trình chiết xuất hóa học, và đường hút bơm, các khớp mở rộng được lót theo tiêu chuẩn phải đối mặt với chế độ thất bại quan trọng: áp suất âm buộc lớp lót bên trong sụp đổ vào bên trong,dẫn đến tắc nghẽn dòng chảy thảm khốc hoặc rách lótBộ kết nối hạng nặng này giải quyết vấn đề này bằng cách kết hợp một tiên tiến, hóa chất chốngLớp lót PTFE (Polytetrafluoroethylene)với một cơ chế tăng cường cấu trúc bên trong tích hợp được nhúng trực tiếp trong ma trận elastomer nhiều lớp.
Lớp lót PTFE nguyên chất cung cấp độ trơ hóa học tuyệt đối chống lại axit tập trung, kiềm mạnh và dung môi hữu cơ dễ bay hơi, bảo vệ vỏ cao su cấu trúc bên ngoài khỏi tấn công hóa học.Được hỗ trợ bởi thép dày, chính xác máy móc, dây chuyền hỗ trợ kim loại này với độ chân không cao được đánh giá an toàn làm giảm rung động máy móc phá hoại, chứa các chuyển đổi nhiệt omni-direction,và duy trì hồ sơ hình trụ hoàn hảo của nó trong điều kiện chân không đầy đủ, đảm bảo an toàn quá trình tối đa và độ tin cậy không sụp đổ.
Đặc điểm hiệu suất
Phòng ngừa sụp đổ chân không:Specifically engineered with an internally anchored structural reinforcement system (such as integrated vacuum rings) that prevents the PTFE lining from deflating or delaminating under intense negative pressure or pump suction forces.
Phòng vệ hóa học toàn cầu:Lớp lót bên trong phấn polymer fluor có mật độ cao vẫn hoàn toàn trơ và không phản ứng khi tiếp xúc với các môi trường công nghiệp mạnh nhất, bao gồm nitric, sulfuric tập trung,và axit hydrochloric.
Trả thù căng thẳng đa trục:Các cấu hình khí cầu đơn-sphere linh hoạt đầu hàng trơn tru cho động động đường ống năng động, dễ dàng hấp thụ đồng thời axial nén, mở rộng, cắt ngang,và sự sai đường ống góc.
Ống giảm rung động cao cấp:Lớp vỏ bên ngoài elastomer hạng nặng hoạt động như một chất cô lập rung động hiệu quả cao, hấp thụ tiếng ồn mang chất rắn và xung thủy lực tần số cao từ máy bơm chân không và máy nén.
Chốt mặt mở tích hợp:Lớp lót PTFE bên trong kéo dài hoàn toàn qua cổ họng và bùng ra ngoài trên toàn bộ mặt niêm phong của các vòm, tạo ra mộtbề mặt đệm chống nổ hoàn toàn ngăn ngừa rò rỉ tại các giao diện kết nối.
Thông số kỹ thuật sản phẩm
| Kích thước | Chiều dài | Di chuyển được phép trong hoạt động | ||||
| mm | inch | mm | Nén trục mm | Phạm vi mở rộng trục mm |
Di chuyển ngang mm |
Độ lệch góc mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
Lưu ý: Nếu môi trường là dầu, chất axit hoặc kiềm, và có yêu cầu đặc biệt về nhiệt độ làm việc, bạn có thể tùy chỉnh nó bằng cách gửi thư hoặc bản vẽ.Vui lòng xác định khi đặt hàng |
Chi tiết sản phẩm
Dòng sản xuất
|
1- Vật liệu thô CR/EPDM/NBR cấp cao nhất nguyên liệu cao su, Không có cao su tái chế |
2- Làm mềm. và trộn Công thức đặc biệt để uốn cong tốt hơn với nylon,Để có sức mạnh tốt hơn,đóng kín |
3- Bàn giấy bọc. Cooper bọc thép dây gia cố ngăn kéo ra |
|
4.Vulcanizing Máy bơm tự động đảm bảo thời gian và áp suất bơm |
5- Kiểm tra. |
6Bao bì |
Ứng dụng
Tiêu chuẩn chung mở rộng cao suđược sử dụng rộng rãi trong các lĩnh vực khác nhau, bao gồm xây dựng, công nghiệp hóa chất, đóng tàu, nước máy, khí đốt, đường ống hóa chất, đường ống dầu mỏ, đường ống thực phẩm, đường ống điều hòa không khí,và xử lý nước thải.
Dịch vụ của chúng tôi
1.24 giờ trực tuyến
2. Các mẫu miễn phí được cung cấp
3.Hỗ trợ tùy chỉnh
4.Cung cấp bản vẽ
5. Nhiều cách thanh toán để lựa chọn
6Kiểm tra nhà máy (vật liệu, thông số kỹ thuật, số lượng, áp suất, bao bì)
7Thời gian bảo hành dài
8Bao bì phù hợp để vận chuyển
Khách hàng của chúng tôi
Giấy chứng nhận
Câu hỏi thường gặp
Trong các khớp lót tiêu chuẩn, lớp lót nhựa bên trong chỉ được dán hoặc lỏng lẻo gắn vào thân cao su.các lực hút kéo lớp lót vào bên trong ra khỏi tường cao suCác lò phun khí chân không cao của chúng tôi được thiết kế với các vòng hỗ trợ cấu trúc bên trong được tích hợp trong quá trình bốc thạch,khóa lớp lót PTFE chắc chắn chống lại vỏ khí cầu cấu trúc để nó không thể sụp đổ.
Các đơn vị tăng cường công suất nặng của chúng tôi được thiết kế để chịu đựng hoàn toàn điều kiện chân không (lên đến$-0.1text{ MPa}$hoặc$29.9$) an toàn, ngay cả ở nhiệt độ hoạt động cao, nơi mà nhựa tiêu chuẩn tự nhiên mềm và dễ biến dạng hơn.
Không, các vòng củng cố chân không được tích hợp chính xác sau hoặc rửa với hồ sơ lót PTFE tùy thuộc vào cấu hình mô hình chính xác.giảm thiểu mất mát ma sát chất lỏng, duy trì vận tốc lưu lượng khối lượng tối ưu và ngăn chặn các trầm tích hóa học bị cong trong vòm.
