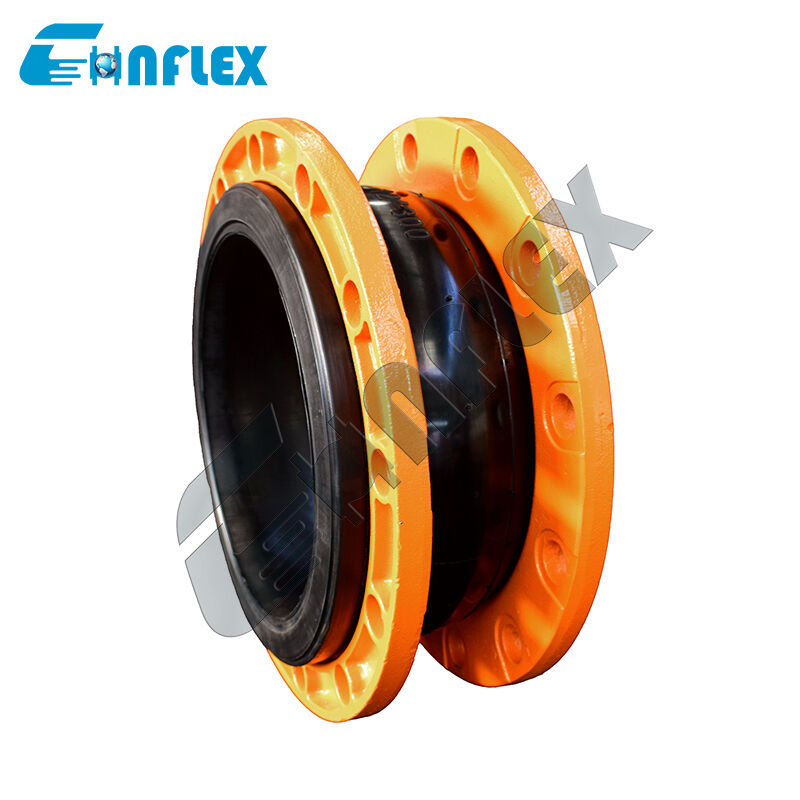

Khớp giãn nở bằng cao su buộc với thanh điều khiển: Hộp xếp linh hoạt có mặt bích cố định để tránh ống bị kéo ra
Mô tả sản phẩm
Loại bỏ nguy cơ tách đường ống thảm khốc bằng khớp nối cao su buộc chặt này, được trang bị đầy đủ các thanh điều khiển bằng thép tích hợp. Các thanh giới hạn chịu tải nặng hoạt động như một biện pháp dự phòng an toàn, ngăn không cho ống thổi linh hoạt bị kéo căng quá mức giới hạn cấu trúc của nó khi hệ thống gặp phải hiện tượng tăng áp suất đột ngột hoặc búa nước. Nó mang lại sự an tâm tối đa về cấu trúc cho các hệ thống đường ống không có neo yêu cầu chuyển động linh hoạt có kiểm soát.
Đặc tính hiệu suất
1. Tính linh hoạt: Thích ứng với các chuyển động theo trục, ngang và góc.
2. Độ bền: Được gia cố rbộ bù ubbermang lại hiệu suất lâu dài.
3. Chống ăn mòn: Chống lại môi trường và hóa chất xâm thực.
4. Giảm tiếng ồn và rung: Giảm rung và sóng xung kích.
5. Dễ lắp đặt và bảo trì: Thiết kế nhỏ gọn và kết nối mặt bích tiêu chuẩn tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì.
Đặc điểm kỹ thuật sản phẩm
| Kích cỡ | Chiều dài | Chuyển động cho phép khi vận hành | ||||
| mm | inch | mm | Nén trục mm | Mở rộng trục mm |
Chuyển động ngang mm |
Độ lệch góc mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
Lưu ý: Nếu môi trường là dầu, chất axit hoặc kiềm và có yêu cầu đặc biệt về nhiệt độ làm việc, bạn có thể tùy chỉnh bằng cách gửi thư hoặc bản vẽ. Vui lòng ghi rõ khi đặt hàng |
Chi tiết sản phẩm
Luồng sản xuất
|
1. Nguyên liệu thô CR/EPDM/NBR cấp cao nhất nguyên liệu cao su, Không có cao su tái chế |
2.Dẻo và trộn Công thức đặc biệt để uốn tốt hơn với nylon, cho độ bền tốt hơn, bịt kín |
3. Bao bọc chỗ làm việc Gia cố dây thép mạ Cooper ngăn ngừa kéo ra |
|
4. Lưu hóa Máy lưu hóa tự động đảm bảo thời gian và áp suất lưu hóa |
5. Kiểm tra |
6. Bao bì |
Ứng dụng
Mặt bích chung linh hoạt được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm xây dựng, công nghiệp hóa chất, đóng tàu, nước máy, khí đốt, đường ống hóa chất, đường ống dẫn dầu khí, đường ống thực phẩm, đường ống điều hòa không khí và xử lý nước thải.
Dịch vụ của chúng tôi
1,24 giờ trực tuyến
2. Cung cấp mẫu miễn phí
3. Hỗ trợ tùy biến
4. Cung cấp bản vẽ
5. Nhiều kiểu thanh toán để lựa chọn
6. Kiểm tra nhà máy (vật liệu, quy cách, số lượng, áp suất, bao bì)
7. Thời gian bảo hành dài
8. Bao bì phù hợp cho việc vận chuyển
Khách hàng của chúng tôi
Giấy chứng nhận
Câu hỏi thường gặp
Hỏi:Mục đích của các thanh bên kim loại trên khớp này là gì?
MỘT:Chúng là những thanh điều khiển có tác dụng hạn chế độ giãn tối đa của cao su, ngăn không cho khớp bị bung ra dưới lực đẩy của áp suất.
Hỏi:Tôi có thể tự điều chỉnh giới hạn chuyển động không?
MỘT:Có, các đai ốc khóa trên thanh điều khiển có thể được hiệu chỉnh để phù hợp với giới hạn chuyển động chính xác mà tính toán đường ống của bạn yêu cầu.
