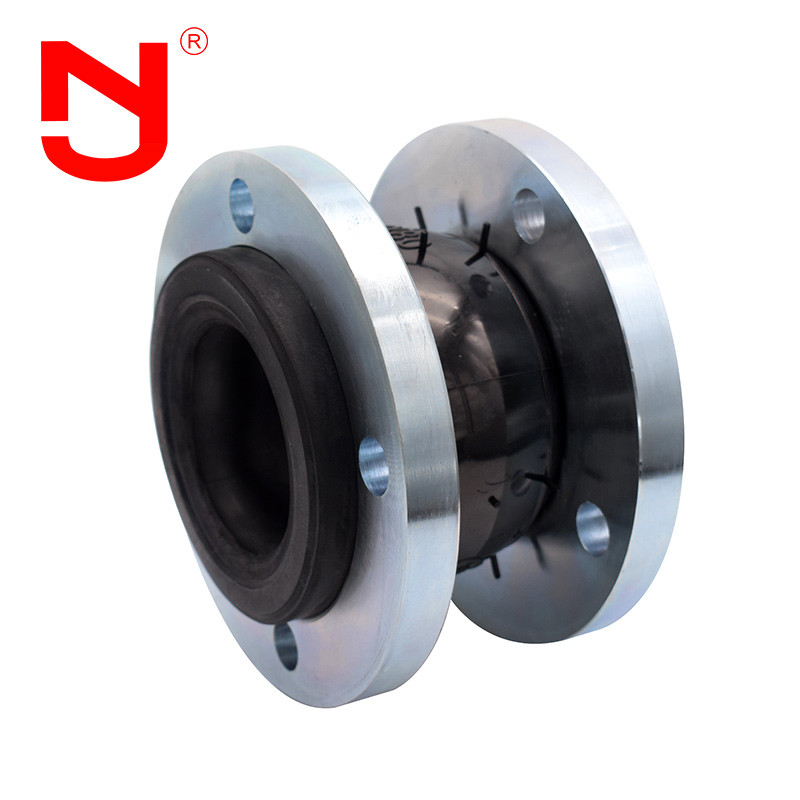

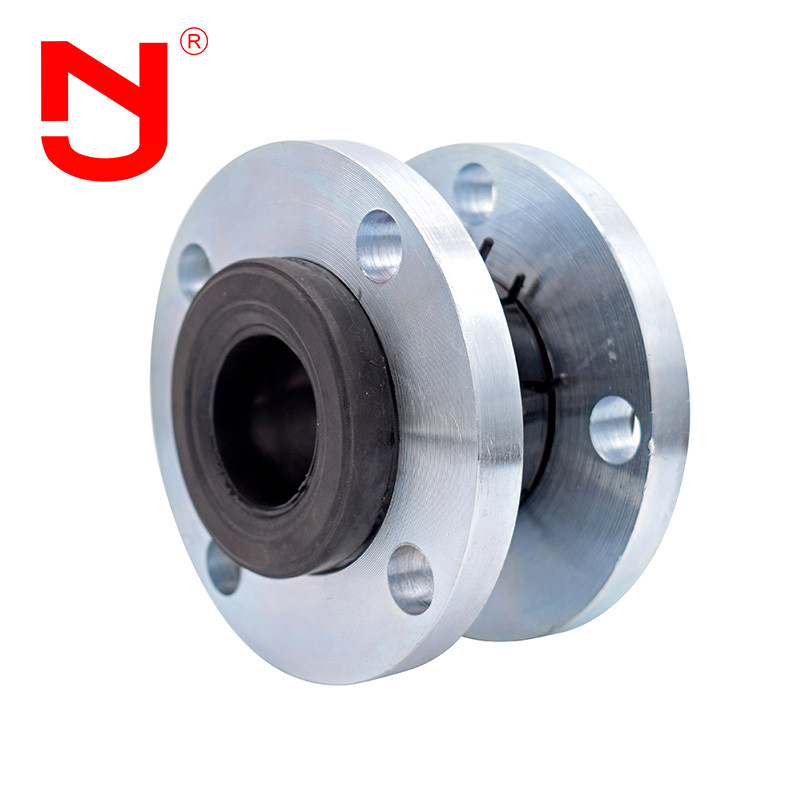

DN65 Flanged Single Sphere Rubber Expansion Joint PN16 Single Sphere Expansion Joint (Đối kết nối mở rộng bóng duy nhất bằng cao su)
Các khớp cao su linh hoạt có hình cầu cao su duy nhất được lót bằng cao su EPDM và được kết nối với các sườn thép không gỉ SS304.Các luồng được làm bằng cao su EPDM chất lượng cao, được biết đến với khả năng chống oxy hóa tuyệt vời đối với ozone, thời tiết, và một loạt các hóa chất, bao gồm axit, cơ sở và cồn.Các vòm SS304 cung cấp hỗ trợ cấu trúc và đảm bảo kết nối an toàn và chống ăn mòn với hệ thống đường ống.
Đặc điểm hiệu suất củaKhớp mở rộng hình cầu đơn
Đơn lẻ spheremở rộng jthuốc mỡcung cấp hiệu suất, độ tin cậy và tuổi thọ cực cao, do đó cải thiện an toàn nhà máy và tính toàn vẹn cơ học của thiết bị.Do việc đưa các sản phẩm được thiết kế đặc biệt vào hệ thống đường ống cứng,Đơn lẻ spheremở rộng jthuốc mỡcó khả năng:
1. Giảm dịch chuyển
2. Cải thiện sự ổn định nhiệt
3. Giải phóng hệ thống căng do biến đổi nhiệt, căng thẳng tải, biến động áp suất bơm và mòn trầm tích
Dữ liệu kỹ thuật củaKhớp mở rộng hình cầu đơn
|
Dữ liệu chính củaKhớp mở rộng hình cầu đơn |
||||||
| Chiều kính danh nghĩa ((DN)) | Chiều dài | Di chuyển trục ((mm) | Di chuyển ngang | góc uốn | ||
| mm | inch | mm | Thêm | Nén | mm | (a1 + a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15° |
Lưu ý: 1. Các yêu cầu đặc biệt của ghép mở rộng flanged có thể được tùy chỉnh theo bản vẽ của người dùng. Tiêu chuẩn flange là GB / t9115.1-2000.BSEN, NF, en, JIS, ISO, v.v.) có thể được lựa chọn để sản xuất.khớp mở rộng bằng vòmcó thể được sử dụng như cao su tự nhiên, EPDM, cao su clo, cao su butyl, cao su butadien, cao su fluoro, vv khikhớp mở rộng bằng vòm trên DN200 được sử dụng để cung cấp nước treo, đường ống dẫn phải có hỗ trợ cố định hoặc hỗ trợ cố định, nếu khôngkhớp mở rộng bằng vòmphải được lắp đặt với thiết bị chống ngã.

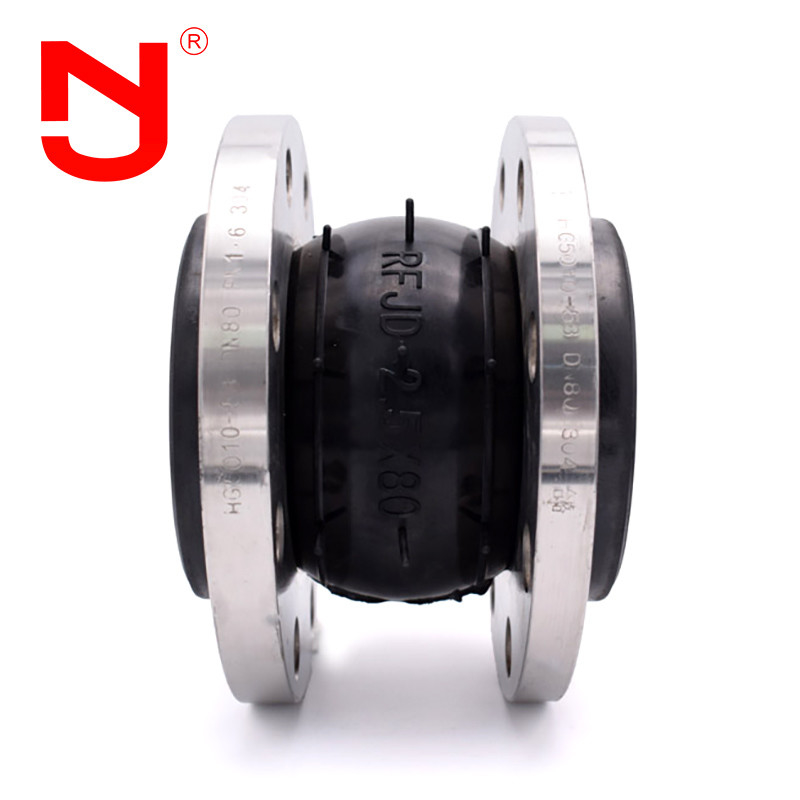

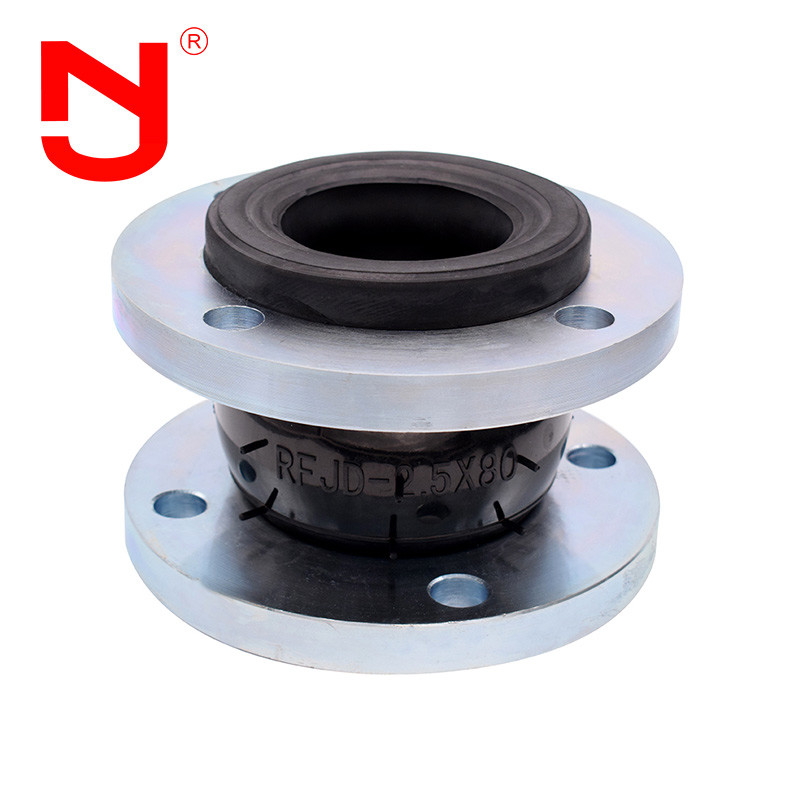

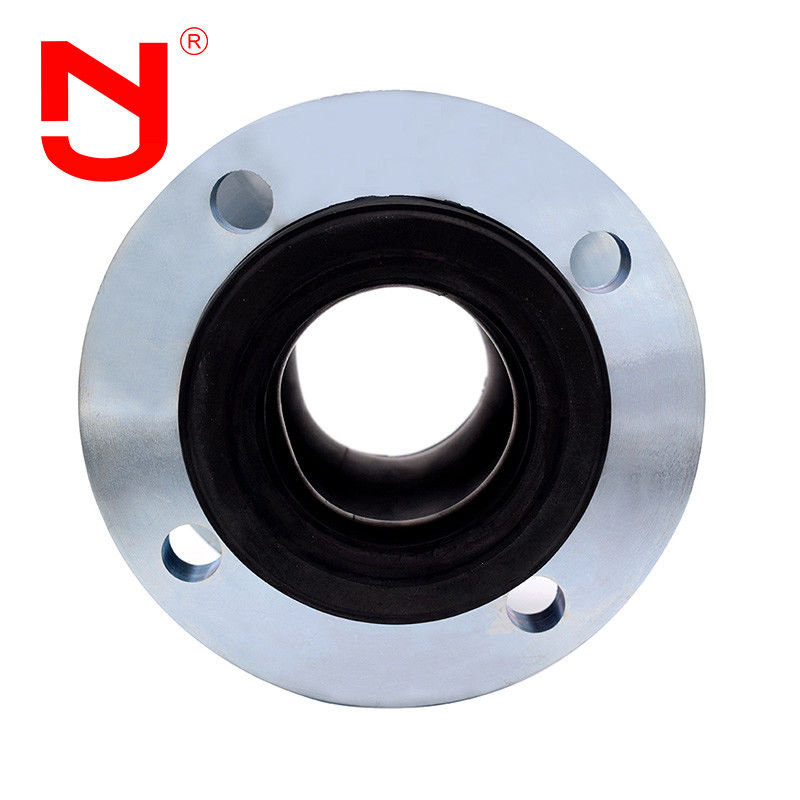

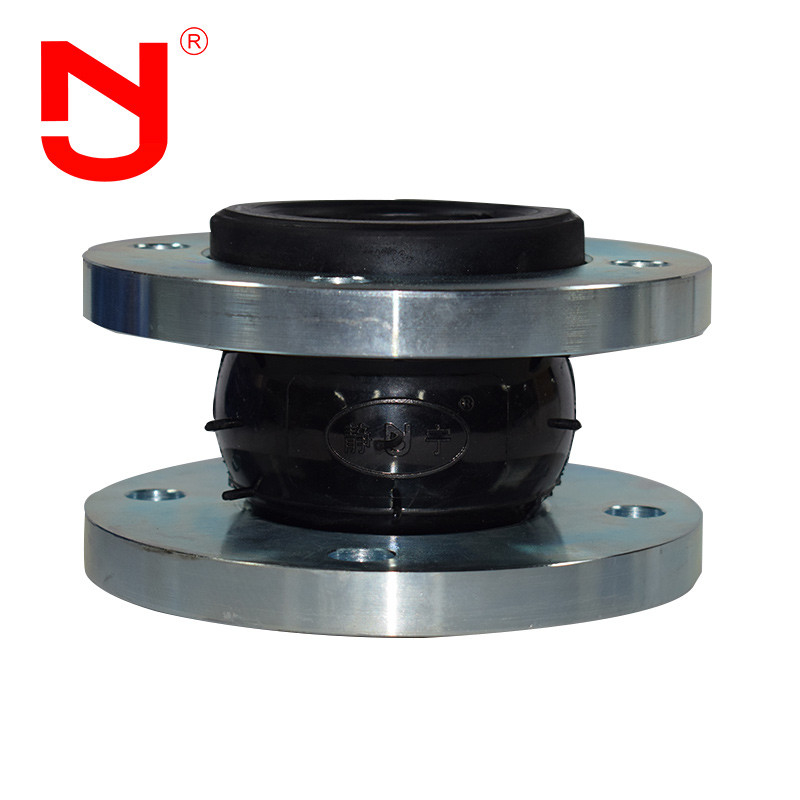

Khớp mở rộng hình cầu đơnchi tiết cho thấy
Khớp mở rộng hình cầu đơnDòng sản xuất
Anh có biết mộtKhớp mở rộng hình cầu đơnHãy thử với JINGNING.
Nó là rất quan trọng để lựa chọn phù hợppheremở rộng jđể hiểu sự tương thích của môi trường và vật liệu được lựa chọn củathợ spheremở rộng jvới thông tin này, bạn có thể tìm thấy một số thông tin khác nhau.Các kỹ sư ứng dụng của JINGNING có thể giúp xác địnhthợ spheremở rộng jthuốc mỡ cho bất kỳ ứng dụng nào.
Khớp mở rộng hình cầu đơnứng dụng
Đơn lẻ spheremở rộng jthuốc mỡ được sử dụng rộng rãi trong các hệ thống đường ống khác nhau, chẳng hạn như kết nối các đường ống đơnpheremở rộng jỐng ống với sự thay đổi nhiệt và lạnh thường xuyên.pheremở rộng jdầu mỡ chủ yếu được sử dụng để nâng nước và nước thải từ xa và vận chuyển, cung cấp nước và làm mát nước lưu thông của nhà máy điện nhiệt, vận chuyển đường ống của ngành công nghiệp luyện kim,nước ngưng tụ, công nghiệp hóa chất, làm mát và pha loãng của ngành hóa dầu và kết nối linh hoạt giữa các đường ống đường dài và đường ống đường ngắn trong các ngành công nghiệp khác.pheremở rộng jthuốc mỡ có khả năng chống mòn cao, đơn spheremở rộng jMỡ cũng phù hợp cho tất cả các ngành công nghiệp hạt và bột và khí nhiệt độ thấp.
Câu hỏi thường gặp
Q1: Vật liệu cao su củasthợ spheremở rộng jMỡ?
A1: EPDM,CR,NBR,v.v. Nó phụ thuộc vào môi trường làm việc và môi trường.
Q2: Áp suất làm việc củasthợ spheremở rộng jMỡ?
A2: Áp suất làm việc có thể là 1.0Mpa, 1.6Mpa, 2.5Mpa.
Tôi có thể lấy mẫu không?
A3: Có lý do.
Q4: Nhiệt độ làm việc củasthợ spheremở rộng jMỡ?
A4: Nhiệt độ làm việc là -20 °C ~ 120 °C.
