Nguồn gốc:
Trung Quốc
Hàng hiệu:
JINGNING
Chứng nhận:
CE，ISO
Số mô hình:
RLJS
Liên hệ với chúng tôi

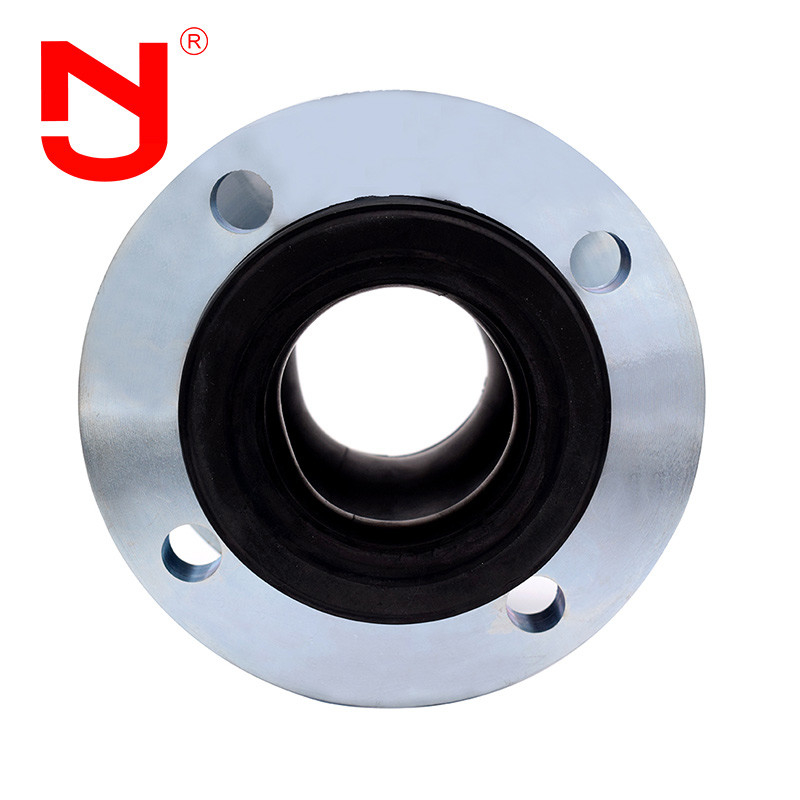

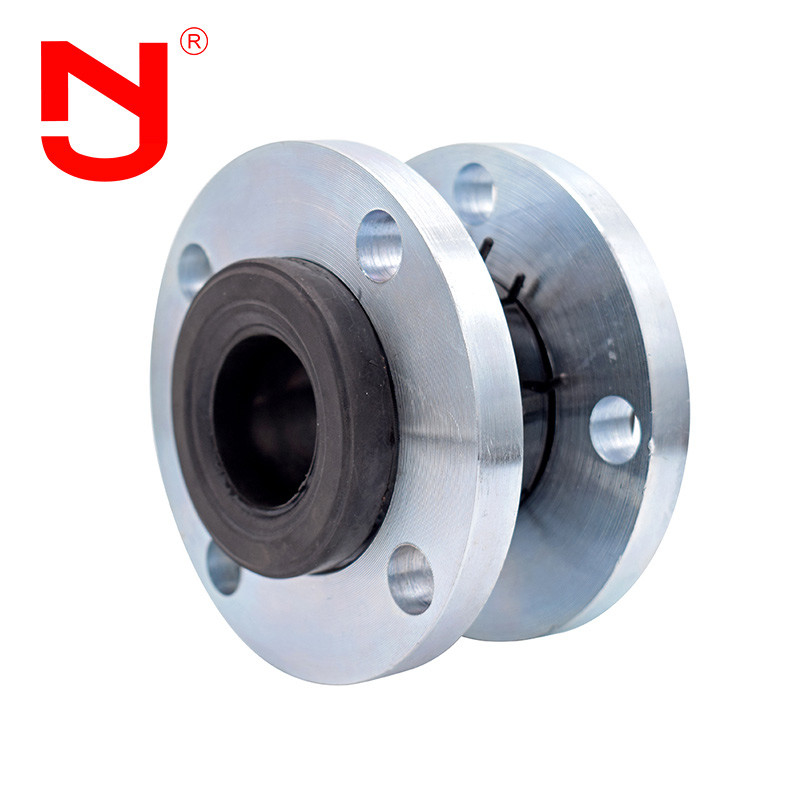

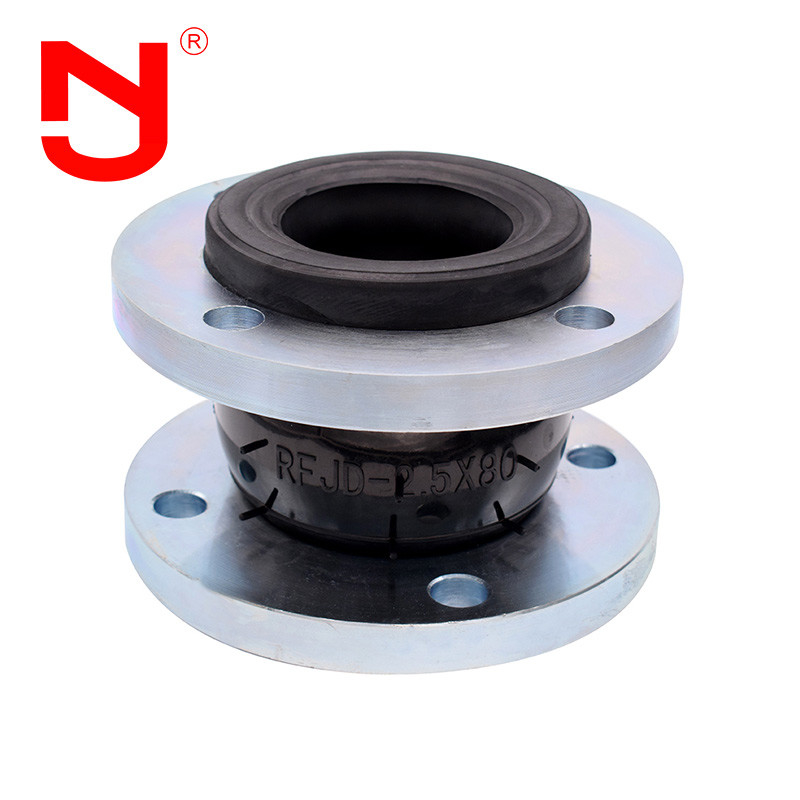

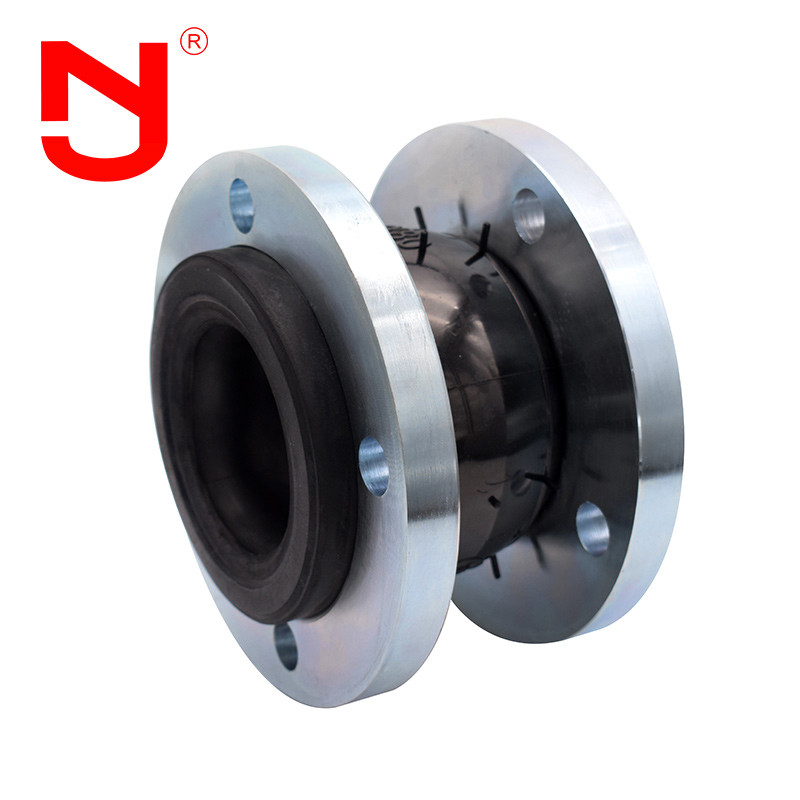

DN50 EPDM Single Sphere Rubber Expansion Joint SS304 Metal Flanged Expand Joint (Đối nối mở rộng cao su một quả cầu)
Flanged mở rộng khớpcũng có thể được gọi là: khớp mở rộng, khớp linh hoạt, khớp mở rộng ống, đầu nối linh hoạt. nó là một đầu nối ống có độ đàn hồi cao, độ kín không khí cao,kháng trung bình và chống thời tiết.Flanged mở rộng khớplà một loại ống cao su tổng hợp bao gồm lớp cao su bên trong, lớp tăng cường vải (mảng tăng cường có nhiều lớp dây nylon trầy xẻo), lớp cao su giữa,Lớp cao su bên ngoài, kết thúc vòng kim loại tăng cường hoặc vòng thép, và kết hợp lỏng với vòm kim loại hoặc khớp song song sau khi nhiệt độ cao và áp suất cao.ghép mở rộngsử dụng các lợi thế của cao su, chẳng hạn như độ đàn hồi cao, khả năng chống khí cao, khả năng chống trung bình, khả năng chống thời tiết và chống bức xạ.Flanged mở rộng khớpcó thể làm giảm rung động và tiếng ồn của đường ống, và bù đắp sự mở rộng nhiệt và co lại lạnh do thay đổi nhiệt độ.
Đặc điểm hiệu suất của khớp mở rộng
Flanged mở rộng chung cung cấp hiệu suất cực cao, độ tin cậy và tuổi thọ, do đó cải thiện an toàn nhà máy và tính toàn vẹn cơ học của thiết bị.Do việc đưa các sản phẩm được thiết kế đặc biệt vào hệ thống đường ống cứng,Flanged mở rộng khớpcó khả năng:
1. Giảm dịch chuyển
2. Cải thiện sự ổn định nhiệt
3. Giải phóng hệ thống căng do biến đổi nhiệt, căng thẳng tải, biến động áp suất bơm và mòn trầm tích
Dữ liệu kỹ thuật củaghép mở rộng
|
Dữ liệu chính của ghép mở rộng |
||||||
| Chiều kính danh nghĩa ((DN)) | Chiều dài | Di chuyển trục ((mm) | Di chuyển ngang | góc uốn | ||
| mm | inch | mm | Thêm | Nén | mm | (a1 + a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15° |
Lưu ý: 1. Các yêu cầu đặc biệt của khớp mở rộng flanged có thể được tùy chỉnh theo bản vẽ của người dùng. Tiêu chuẩn flange là GB / t9115.1-2000.BSEN, NF, en, JIS, ISO, v.v.) có thể được lựa chọn để sản xuất.khớp mở rộng bằng vòmcó thể được sử dụng như cao su tự nhiên, EPDM, cao su cloropren, cao su butyl, cao su butadien, cao su fluoro, vv khikhớp mở rộng bằng vòm trên DN200 được sử dụng để cung cấp nước treo, đường ống dẫn phải có hỗ trợ cố định hoặc hỗ trợ cố định, nếu khôngkhớp mở rộng bằng vòmphải được lắp đặt với thiết bị chống ngã.
Flanged mở rộng khớp chi tiết cho thấy
Flanged mở rộng khớpDòng sản xuất
Bạn có biết làm thế nào để tạo ra một khớp mở rộng không?
Nó rất quan trọng để chọn phù hợpghép mở rộng, để hiểu sự tương thích của môi trường và vật liệu được chọn của ghép mở rộng, phạm vi nhiệt độ đầy đủ, áp suất đầy đủ và chân không đầy đủ, lượng chuyển động cần thiết,và kích thước giữa các sườn ốngVới thông tin này, các kỹ sư ứng dụng của JINGNING có thể giúp xác định khớp mở rộng phù hợp cho bất kỳ ứng dụng nào.
Khớp mở rộng sườn ứng dụng
Flanged mở rộng nối được sử dụng rộng rãi trong các hệ thống đường ống khác nhau, chẳng hạn như kết nốighép mở rộngỐng có sự thay đổi nhiệt và lạnh thường xuyên.chủ yếu được sử dụng để nâng nước và nước thải từ xa và vận chuyển, cung cấp nước và làm mát nước lưu thông của nhà máy điện nhiệt, vận chuyển đường ống của ngành công nghiệp luyện kim,nước ngưng tụ, ngành công nghiệp hóa chất, làm mát và pha loãng của ngành công nghiệp hóa dầu, và kết nối linh hoạt giữa các đường ống đường dài và đường ống đường ngắn trong các ngành công nghiệp khác.Bởi vì các liên kết mở rộng flanged có sức đề kháng mòn cao, nối mở rộng flanged cũng phù hợp cho tất cả các ngành công nghiệp hạt và bột và khí nhiệt độ thấp.
Câu hỏi thường gặp
Q1: Vật liệu cao su củaPhân khúc mở rộng?
A1: EPDM,CR,NBR,v.v. Nó phụ thuộc vào môi trường làm việc và phương tiện.
Q2: Áp suất làm việc củaPhân khúc mở rộng?
A2:Áp suất làm việc có thể là 1.0Mpa, 1.6Mpa, 2.5Mpa.
Tôi có thể lấy mẫu không?
Chúng tôi có thể giao hàng bằng đường nhanh, đường không hoặc đường biển.
Q4: nhiệt độ làm việc của f là bao nhiêuLanged mở rộng khớp?
A4:Nhiệt độ làm việc là -20 °C ~ 100 °C.
