Nguồn gốc:
Trung Quốc
Hàng hiệu:
JINGNING
Chứng nhận:
CE，ISO
Số mô hình:
RLJS
Liên hệ với chúng tôi
Khớp dưới
Khớp dướicòn có thể gọi là: khớp nối cao su dẻo, khớp nối mềm cao su, khớp nối mềm, khớp nối cao su dẻo và các loại khe co giãn khác.Là loại khớp nối ống có độ đàn hồi cao, độ kín khít cao, khả năng chịu lực và chịu thời tiết trung bình.Khớp nối cao su là một loại ống cao su tổng hợp, được cấu tạo bởi lớp cao su bên trong, lớp gia cố bằng vải (lớp gia cố có nhiều lớp sợi nylon), lớp cao su ở giữa, lớp cao su bên ngoài, vòng kim loại hoặc vòng thép được gia cố cuối cùng. được kết hợp lỏng lẻo với mặt bích kim loại hoặc khớp nối song song sau khi lưu hóa ở nhiệt độ cao và áp suất cao.
Đặc điểm hoạt động củakhớp dưới
1. độ đàn hồi cao
2. Khả năng chống khí cao
3. Kháng cự trung bình
4. Kháng thời tiết
5. Chống bức xạ
6. Nó có thể làm giảm độ rung và tiếng ồn của đường ống
7. Bù cho sự nở vì nhiệt và co lạnh do thay đổi nhiệt độ.
Dữ liệu kỹ thuật củakhớp dưới
| Dữ liệu chính của khớp dưới | ||||||
| Đường kính danh nghĩa (DN) | Chiều dài | Dịch chuyển trục (mm) | Dịch chuyển ngang | Góc lệch | ||
| mm | inch | mm | Sự mở rộng | Nén | mm | (a1 + a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 ° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15 ° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 ° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 ° |
| 80 | 3 | 135 | số 8 | 15 | 12 | 15 ° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 ° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 ° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 ° |
| 200 | số 8 | 210 | 16 | 25 | 22 | 15 ° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 ° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 ° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 ° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 ° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 ° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 ° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 ° |
Lưu ý: 1. Các yêu cầu đặc biệt của khớp nối dưới có thể được tùy chỉnh theo bản vẽ của người dùng.Tiêu chuẩn mặt bích là GB / t9115.1-2000.Có thể lựa chọn nhiều tiêu chuẩn mặt bích khác nhau (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO, v.v.) để sản xuất.Quả bóng cao su củamở rộng chungcó thể được sử dụng làm cao su tự nhiên, EPDM, cao su chloroprene, cao su butyl, cao su butadien, fluororubber, v.v. khimở rộng chung trên DN200 được sử dụng cho cấp nước treo, đường ống phải có giá đỡ cố định hoặc giá đỡ cố định, nếu khôngmở rộng chungphải được lắp đặt với thiết bị chống rơi.

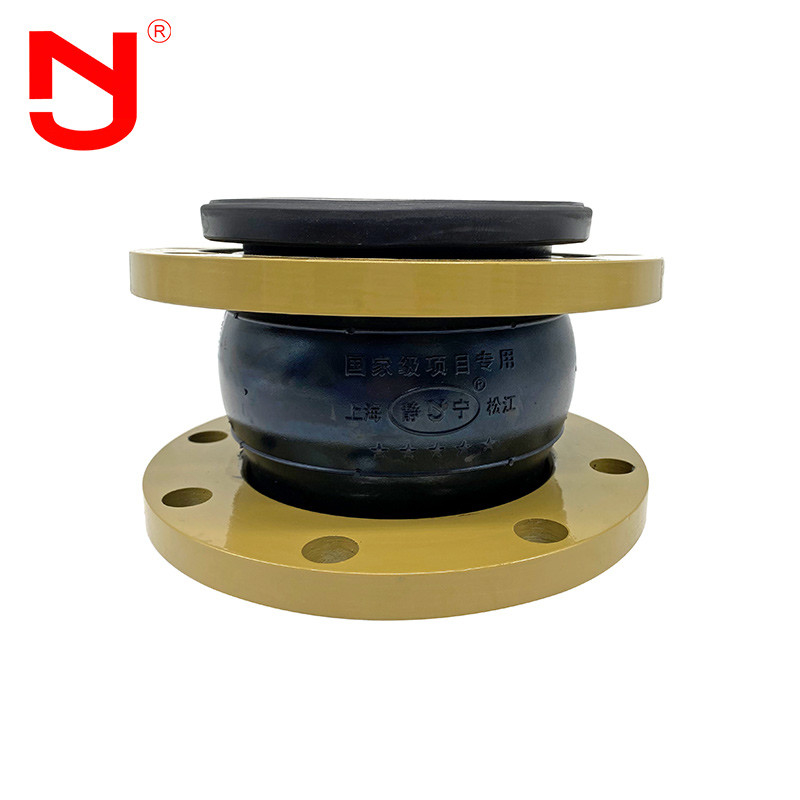

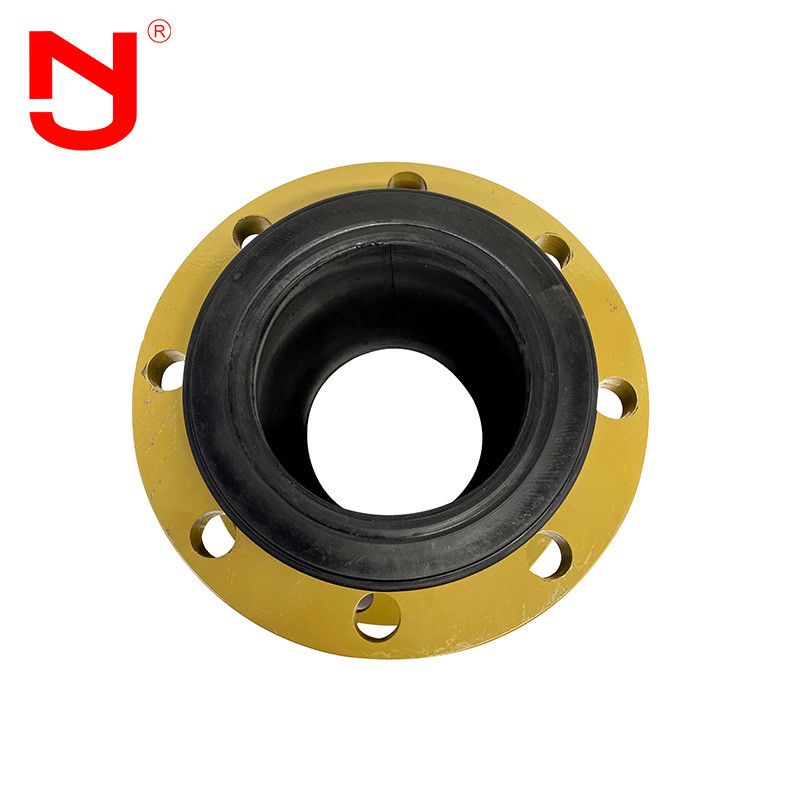

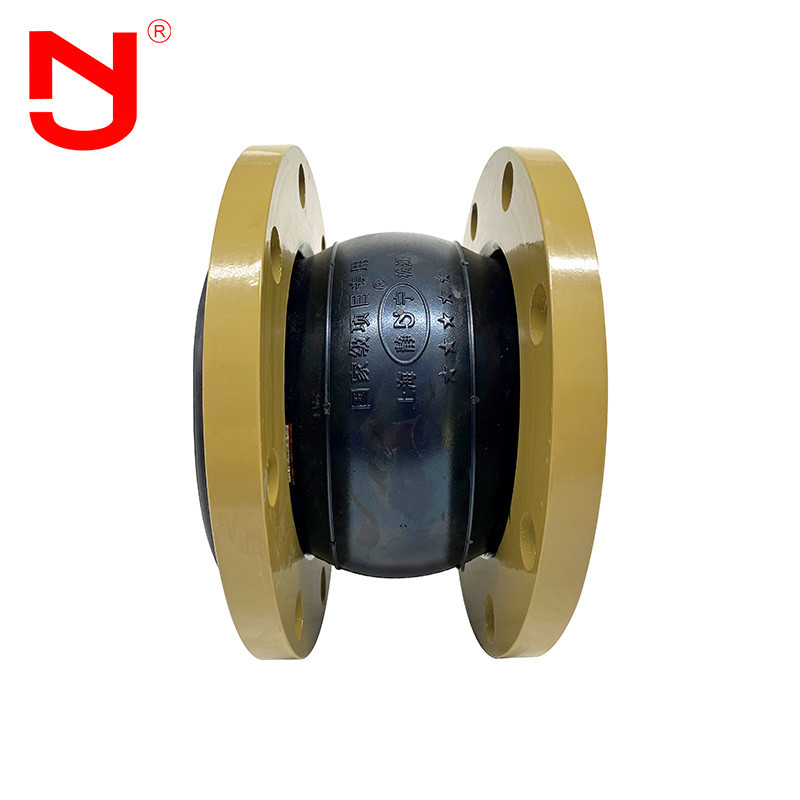

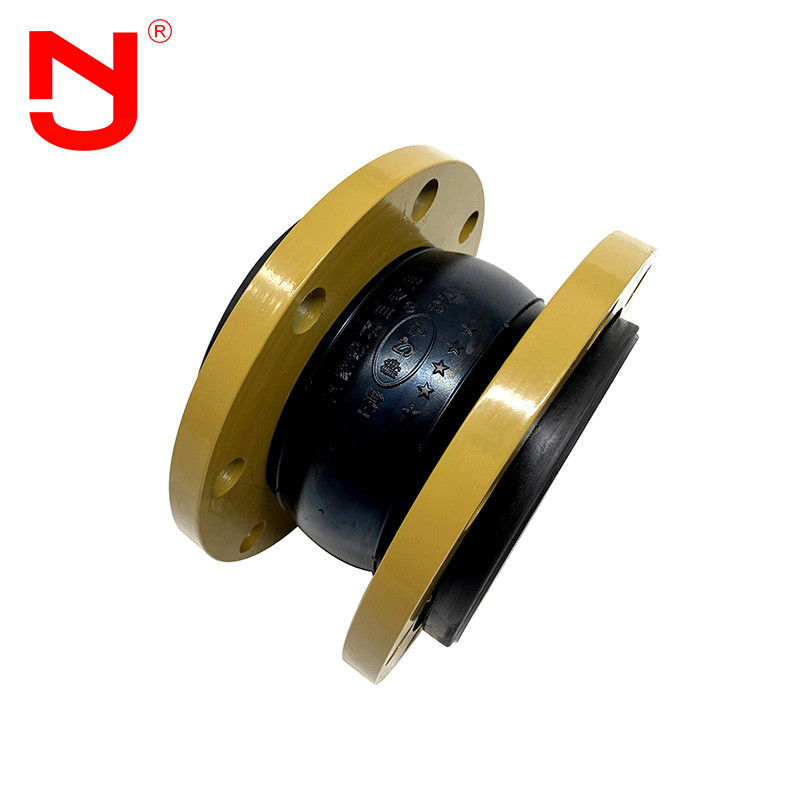

Khớp dưới chi tiết hiển thị
Khớp dướiquy trình sản xuất
Bạn có biết khớp xương dưới được cấu tạo như thế nào không? Hãy cùng JINGNING xem nhé.
Khi lựa chọn một ống nối mềm phù hợp, điều rất quan trọng là phải hiểu sự tương thích giữa phương tiện co giãn khớp và vật liệu cao su giãn nở đã chọn, nhiệt độ đầy đủ, áp suất đầy đủ và phạm vi chân không đầy đủ, chuyển động giãn nở khớp yêu cầu và kích thước giữa các mặt bích của ống .Với thông tin này, các kỹ sư ứng dụng Jingning có thể giúp xác định khe co giãn lý tưởng cho bất kỳ ứng dụng nào.
Khớp dướilợi thế
1. Sản phẩm là giá xuất xưởng.
2. 17 năm kinh nghiệm sản xuất và 5 năm kinh nghiệm xuất khẩu.
3. Kiểm tra chất lượng nghiêm ngặt, chất lượng vượt xa tiêu chuẩn ngành.
4. Nó có nhiều thông số kỹ thuật và hỗ trợ tùy biến và OEM.
5. Cung cấp mẫu miễn phí.
6. Hàng tồn kho lớn.
Khớp dưới ứng dụng
Các khớp nối dưới chủ yếu được sử dụng để nâng và vận chuyển nước và nước thải từ xa, cấp nước và làm mát nước tuần hoàn của các nhà máy nhiệt điện, vận chuyển đường ống trong ngành luyện kim, nước ngưng, vận chuyển đường ống trong ngành hóa chất, làm mát và pha loãng trong ngành hóa dầu, và kết nối linh hoạt giữa đường ống đường dài và đường ống đường ngắn trong các ngành công nghiệp khác.Do khả năng chống mài mòn cao, khe co giãn cũng thích hợp cho tất cả các ngành công nghiệp nhiệt độ thấp dạng hạt, bột và khí.
