Nguồn gốc:
Trung Quốc
Hàng hiệu:
JINGNING
Chứng nhận:
CE，ISO
Số mô hình:
RLJS
Liên hệ với chúng tôi

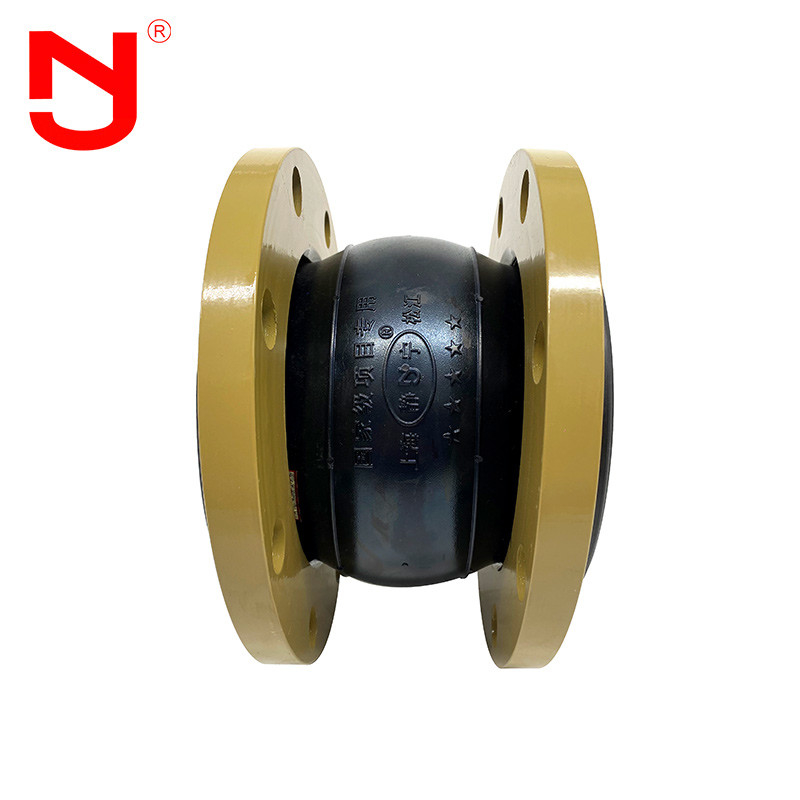

Khe co giãn ống thổi hình cầu đơn
Khe co giãn ống thổi thường được gọi là khớp nối cao su.Khe co giãn mềm được sử dụng rộng rãi trong hệ thống cấp nước, điện, công nghiệp hóa chất và hệ thống neo tàu.Theo các phương tiện khác nhau, vật liệu cao su được sử dụng cho các khe co giãn mềm cũng khác nhau, bao gồm NR, SBR, IIR, NBR, EPDM, Cr, fkr, v.v. Khe co giãn mềm có khả năng chịu nhiệt, chịu axit, kháng kiềm, chống ăn mòn và chống dầu.Vật liệu cấu tạo của khớp nối cao su là vải dây nylon, bề mặt bên trong và bên ngoài được làm bằng cao su phân cực chống lão hóa có độ bền cao.Để ngăn chặn sự co ngót tự nhiên của các khe co giãn dẻo trong quá trình sử dụng lâu dài và giảm sự lão hóa và đứt gãy, người ta sử dụng dây thép để bảo vệ nhiều mối nối cao su.
Đặc tính hiệu suất của khe co giãn ống thổi
1. Nó có các đặc tính chống mài mòn cao, kháng axit và kiềm, v.v.
2. Nó có thể làm giảm độ rung, áp suất và tiếng ồn.
3. Nó có độ đàn hồi cao, độ kín khí cao, khả năng chống chịu trung bình, chống ăn mòn và các đặc tính độc đáo khác.
Dữ liệu kỹ thuật củaống nối mở rộng
|
Dữ liệu chính của ống nối mở rộng ống thổi |
||||||
| Đường kính danh nghĩa (DN) | Chiều dài | Dịch chuyển trục (mm) | Dịch chuyển ngang | Góc lệch | ||
| mm | inch | mm | Sự mở rộng | Nén | mm | (a1 + a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 ° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15 ° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 ° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 ° |
| 80 | 3 | 135 | số 8 | 15 | 12 | 15 ° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 ° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 ° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 ° |
| 200 | số 8 | 210 | 16 | 25 | 22 | 15 ° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 ° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 ° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 ° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 ° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 ° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 ° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 ° |
Lưu ý: các yêu cầu đặc biệt có thể được tùy chỉnh theo bản vẽ của người dùng.Tiêu chuẩn mặt bích là GB / t9115.1-2000.Có thể lựa chọn nhiều tiêu chuẩn mặt bích khác nhau (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO, v.v.) để sản xuất.Bóng cao su có thể được sử dụng như cao su tự nhiên, EPDM, neoprene, cao su butyl, cao su butadien, fluororubber, ... Khi khe co giãn mềm trên DN200 được sử dụng để cấp nước lơ lửng, đường ống phải có giá đỡ cố định hoặc giá đỡ cố định, nếu không thì khe co giãn phải được trang bị thiết bị chống rơi.

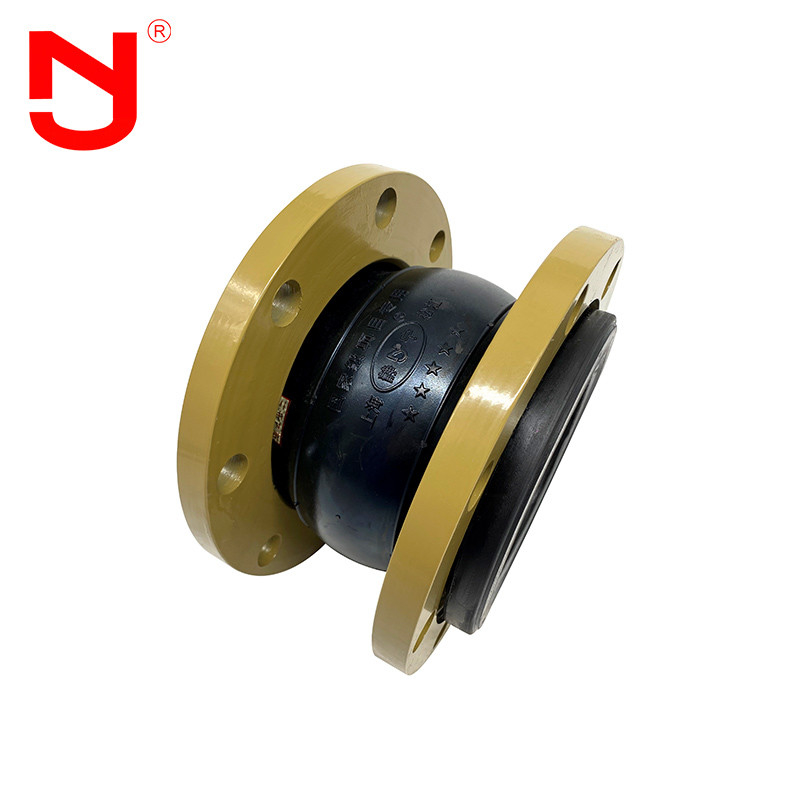

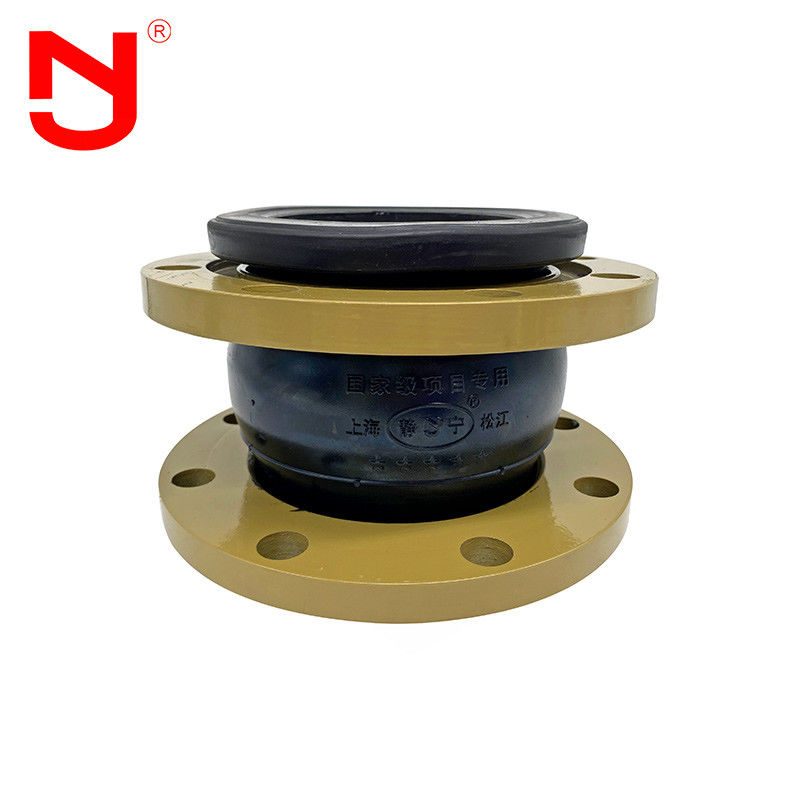

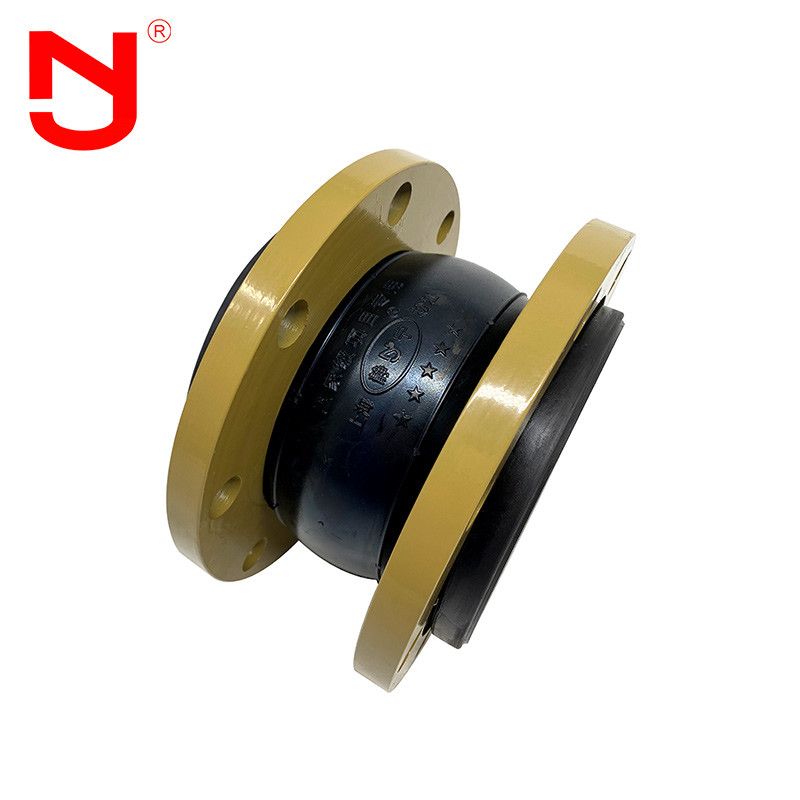

Ống nối mở rộng chi tiết hiển thị
Ống nối mở rộngquy trình sản xuất
Bạn có biết khe co giãn dạng ống thổi được cấu tạo như thế nào không, hãy cùng JINGNING tìm hiểu nhé.
Khi lựa chọn mối nối ống phù hợp, điều rất quan trọng là phải hiểu sự tương thích giữa môi trường mối nối và vật liệu mối nối đã chọn, phạm vi nhiệt độ đầy đủ, áp suất đầy đủ và chân không đầy đủ, chuyển động theo yêu cầu của mối nối và kích thước giữa các mặt bích của đường ống.Với thông tin này, các kỹ sư ứng dụng Jingning có thể giúp xác định khe co giãn lý tưởng cho bất kỳ ứng dụng nào.
Ống nối mở rộnglợi thế
1. Giá là giá xuất xưởng.
2. 16 năm kinh nghiệm sản xuất và 5 năm kinh nghiệm xuất khẩu.
3. Kiểm tra chất lượng nghiêm ngặt, chất lượng vượt xa tiêu chuẩn ngành.
4. Nó có nhiều thông số kỹ thuật và hỗ trợ tùy biến và OEM.
5. Cung cấp mẫu miễn phí.
6. Hàng tồn kho lớn.
Ống nối mở rộng ứng dụng
Sản phẩm được sử dụng rộng rãi trong các hệ thống đường ống khác nhau như kết nối với máy bơm và van, thiết bị chữa cháy và đường ống có độ rung lớn, đường ống thường xuyên thay đổi nhiệt độ lạnh.Nó chủ yếu được sử dụng để nâng và vận chuyển nước và nước thải từ xa, cấp nước và làm mát nước tuần hoàn của các nhà máy nhiệt điện, vận chuyển đường ống trong ngành luyện kim, nước ngưng, vận chuyển đường ống trong ngành công nghiệp hóa chất, làm mát và pha loãng trong ngành công nghiệp hóa dầu, và linh hoạt kết nối giữa đường ống đường dài và đường ống đường ngắn trong các ngành công nghiệp khác.Do khả năng chống mài mòn cao, nó cũng thích hợp cho tất cả các ngành công nghiệp có nhiệt độ thấp của các hạt, bột và khí.
