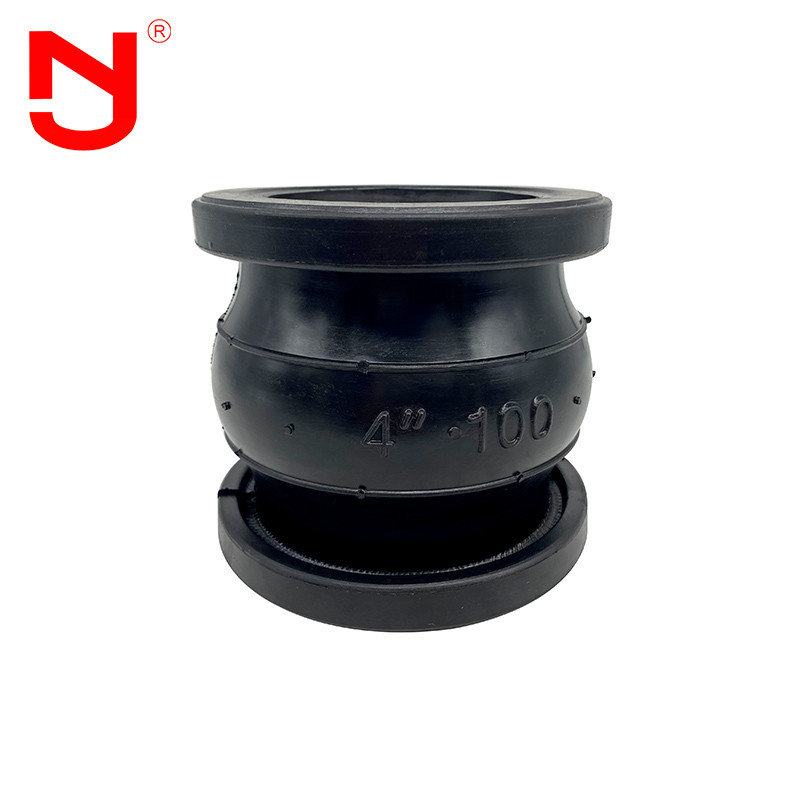

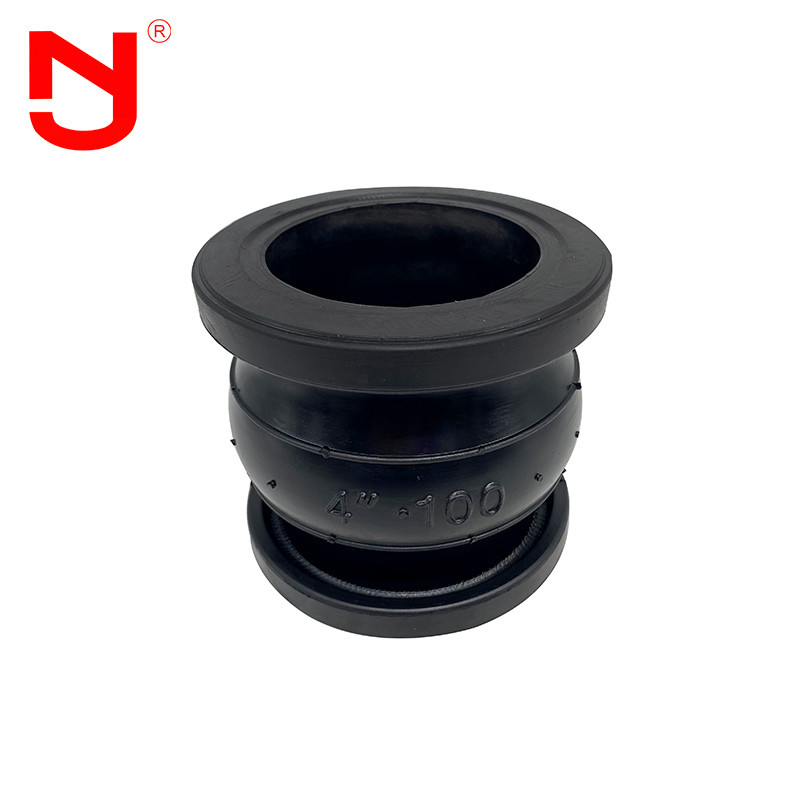

Khe co giãn trục cao su epdm chất lượng cao
Khe co giãn hướng trục còn được gọi là ống thổi cao su, khớp nối cao su, nối mềm bi đơn, ống nối co giãn,… Khe co giãn dọc trục được cấu tạo chủ yếu bởi hai mặt bích PC và một quả bóng cao su.Mặt bích được sử dụng để kết nối.Quả bóng cao su mềm dẻo và có thể hấp thụ dịch chuyển dọc trục, ngang và hình khuyên.Áp suất làm việc bình thường của khe co giãn dọc trục là 16bar, nhiệt độ làm việc bình thường của khe co giãn dọc trục là - 15 ~ + 90 ℃, kích thước tiêu chuẩn của khe co giãn dọc trục là dn25-dn3000, vật liệu cao su tiêu chuẩn là cao su thiên nhiên, EPDM, neoprene, cao su nitrile và polytetrafluoroethylene, và các vật liệu mặt bích tiêu chuẩn là thép carbon mạ kẽm, thép carbon sơn, gang sơn và thép không gỉ.Tất nhiên, nếu bạn có bất kỳ yêu cầu đặc biệt nào, vui lòng cho chúng tôi biết và chúng tôi sẽ giới thiệu một giải pháp tốt cho bạn.
Đặc tính hoạt động của khe co giãn dọc trục
1. Sựkhe co giãn dọc trụccó ưu điểm là kích thước nhỏ, trọng lượng nhẹ, độ dẻo tốt và thuận tiện trong việc lắp đặt và bảo trì.
2.Khe co giãn dọc trụclắp đặt có thể gây ra sự bù đắp ngang, xuyên tâm, góc cạnh, sẽ không bị giới hạn bởi tâm cắm ống, mặt bích không bằng phẳng.
3. Khikhe co giãn dọc trụcđang hoạt động, nó có thể làm giảm tiếng ồn truyền dẫn cấu trúc và có khả năng hấp thụ rung động mạnh mẽ.
Thông số kỹ thuật của khe co giãn dọc trụcỞ
| Dữ liệu chính của khe co giãn dọc trục | ||||||
| Đường kính danh nghĩa (DN) | Chiều dài | Dịch chuyển trục (mm) | Dịch chuyển ngang | Góc lệch | ||
| mm | inch | mm | Gia hạn | Nén | mm | (a1 + a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 ° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15 ° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 ° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 ° |
| 80 | 3 | 135 | số 8 | 15 | 12 | 15 ° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 ° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 ° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 ° |
| 200 | số 8 | 210 | 16 | 25 | 22 | 15 ° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 ° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 ° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 ° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 ° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 ° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 ° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 ° |
Lưu ý: 1. Các yêu cầu đặc biệt củakhe co giãn dọc trụccó thể được tùy chỉnh theo bản vẽ của người dùng.Tiêu chuẩn mặt bích là GB / t9115.1-2000.Có thể lựa chọn nhiều tiêu chuẩn mặt bích khác nhau (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO, v.v.) để sản xuất.Quả bóng cao su củakhe co giãn dọc trụccó thể được sử dụng làm cao su tự nhiên, EPDM, cao su chloroprene, cao su butyl, cao su butadien, fluororubber, v.v. khikhe co giãn dọc trụctrên DN200 được sử dụng cho cấp nước treo, đường ống phải có giá đỡ cố định hoặc giá đỡ cố định, nếu khôngkhe co giãn dọc trụcphải được lắp đặt với thiết bị chống rơi.

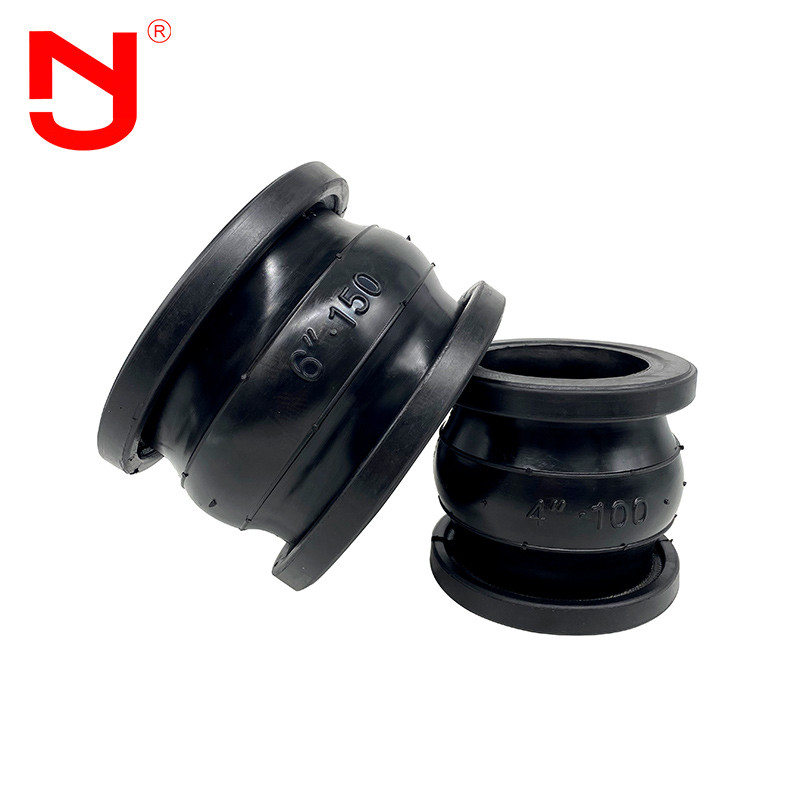

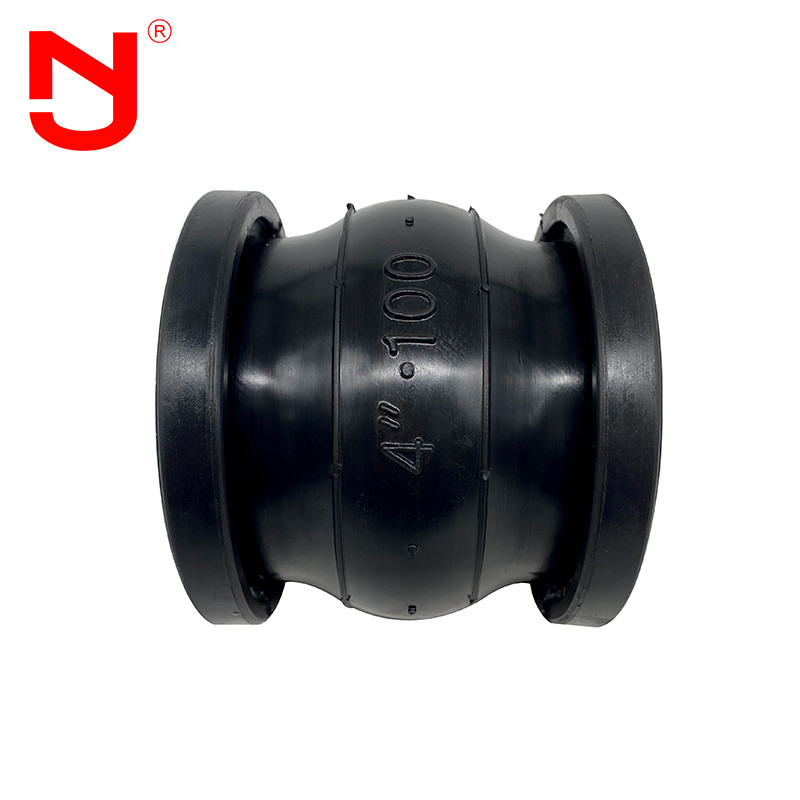

Khe co giãn dọc trục chi tiết hiển thị
Khe co giãn dọc trụcdòng chảy hàng hóa
Bạn có biết làm thế nào là mộtkhe co giãn dọc trụcHãy cùng xem với JINGNING.
Điều rất quan trọng là phải biết sự tương thích giữa phương tiện củakhe co giãn dọc trụcvà cao su giãn nở đã chọnvật liệu, phạm vi nhiệt độ đầy đủ, áp suất đầy đủ và chân không đầy đủ, chuyển động cần thiết củakhe co giãn dọc trục, và kích thước giữa các mặt bích của ống khi lựa chọn ống nối mềm thích hợp.Với thông tin này, các kỹ sư ứng dụng JINGNING có thể giúp xác định lý tưởngkhe co giãn dọc trụccho bất kỳ ứng dụng nào.
Khe co giãn dọc trụcthuận lợi
1. Giá xuất xưởng củakhe co giãn dọc trục.
2. 16 năm kinh nghiệm sản xuất, 5 năm kinh nghiệm xuất khẩu.
3. Kiểm tra chất lượng nghiêm ngặt, chất lượng vượt xa tiêu chuẩn ngành.
4.Khe co giãn dọc trụckhuôn có nhiều thông số kỹ thuật, hỗ trợ tùy biến, OEM.
5. Cung cấp các mẫu miễn phí củakhe co giãn dọc trục.
6.Khe co giãn dọc trụccó trong kho lớn.
Khe co giãn dọc trục ứng dụng
Khe co giãn dọc trụcs được sử dụng rộng rãi trong các hệ thống đường ống khác nhau, chẳng hạn như kết nối củakhe co giãn dọc trụcs với máy bơm và van, thiết bị chữa cháy và đường ống có độ rung lớn.Đường ống thường xuyên thay đổi nhiệt và lạnh.Khe co giãn dọc trụcđược sử dụng chủ yếu cho việc nâng và vận chuyển nước và nước thải từ xa, cung cấp nước và làm mát nước tuần hoàn của nhà máy nhiệt điện, vận chuyển đường ống của ngành luyện kim, nước ngưng, ngành công nghiệp hóa chất, làm mát và pha loãng của ngành hóa dầu, và kết nối linh hoạt giữa khoảng cách dài và ngắn đường ống trong các ngành công nghiệp khác.Bởi vì mộtkhe co giãn xialcó khả năng chống mài mòn cao,khe co giãn dọc trụccũng thích hợp cho tất cả các ngành công nghiệp dạng hạt và bột và khí ở nhiệt độ thấp.
Câu hỏi thường gặp
Q1: Có thểkhe co giãn dọc trục được đánh dấu bằng logo tùy chỉnh?
A1: Có,khe co giãn dọc trụccó thể được đánh dấu bằng logo của bạn.Chúng tôi có thể cung cấp dịch vụ OEM & ODM chokhe co giãn dọc trục.
Câu hỏi 2: Chiều dài mặt đối mặt là bao nhiêukhe co giãn dọc trục?
A2: Chiều dài mặt đối mặt củakhe co giãn dọc trụccó thể là L130, L152, L203 ... Chúng tôi cũng có thể chấp nhận chiều dài tùy chỉnh theo yêu cầu của bạn.
Q3: Bạn có thể cung cấp bản vẽ củakhe co giãn dọc trục?
A3: Có, chúng tôi có thể cung cấp bản vẽ củakhe co giãn dọc trụccho bạn. Vui lòng liên hệ với chúng tôi để có được bản vẽ củakhe co giãn dọc trục.
Q4: Chứng chỉ nào củakhe co giãn dọc trụcbạn có thể cung cấp?
A4: Chúng tôi có thể cung cấp chứng chỉ CE, ISO chokhe co giãn dọc trục.
Q5: Chúng tôi có thể lấy một mẫu củakhe co giãn dọc trục?
A5: Có, chúng tôi có thể cung cấp các mẫu để bạn kiểm tra chất lượng của chúng tôikhe co giãn dọc trục.
Q6: Thời gian bảo hành củakhe co giãn dọc trục?
A6: Chúng tôi cung cấp bảo hành 18 tháng cho của chúng tôikhe co giãn dọc trục.
