Nguồn gốc:
TRUNG QUỐC
Hàng hiệu:
JINGNING
Chứng nhận:
CE
Số mô hình:
RFJD
Liên hệ với chúng tôi
video
Khe co giãn trục nbr mặt bích cầu đơn chống rung
Khe co giãn dọc trụcthường được gọi là khớp cao su.Khe co giãn dọc trụcđược sử dụng rộng rãi trong nước, điện, công nghiệp hóa chất và hệ thống neo tàu.Cáckhe co giãn dọc trụccó thể tự động kéo dài với sự thay đổi tự nhiên của thời tiết trong quá trình sử dụng.Vật liệu cấu trúc củakhe co giãn dọc trụclà vải dây nylon, và bề mặt bên trong và bên ngoài được làm bằng cao su cực chống lão hóa có độ bền cao.Để ngăn ngừa sự co rút tự nhiên và giảm sự gãy xương do lão hóakhe co giãn dọc trụctrong quá trình sử dụng lâu dài, dây thép được sử dụng để bảo vệ nhiều lần.
Đặc tính hoạt động của khe co giãn dọc trục
Thuộc tính củakhe co giãn dọc trục, chẳng hạn như độ đàn hồi cao, độ kín khí cao, khả năng chống chịu trung bình, chống chịu thời tiết và chống bức xạ, v.v.tham gia mở rộng trụct được làm bằng vải dây polyester có độ bền cao và ổn định nóng và lạnh mạnh, được kết hợp chéo với nó.Sau khi đúc và liên kết chéo ở áp suất cao và nhiệt độ cao, nó có khả năng chống tạo hình.Cáckhe co giãn dọc trụccó mật độ bên trong cao, có thể chịu được áp suất cao và hiệu ứng biến dạng đàn hồi tuyệt vời.Cáckhe co giãn dọc trụccấu trúc phần thiết kế chiều cao vòng cung, đường cong dài, có chức năng dịch chuyển đa hướng lớn.Đặc biệt phù hợp với những nơi có điều kiện địa chất phức tạp, bức xạ lún lớn và thường xuyên thay đổi nóng lạnh trong quá trình vận hành đường ống, dễ gây ra hiện tượng vận hành đường ống.Cáckhe co giãn dọc trụccó thể loại bỏ hiệu quả sự dịch chuyển và hư hỏng vật lý của chính máy bơm, van và đường ống bằng cách sử dụng sự trượt đàn hồi của cao su và chức năng truyền nhiệt của lực cơ biến dạng.Bởi vì cao su củakhe co giãn dọc trụclà một vật liệu dẫn điện xấu,khe co giãn dọc trụclà một sản phẩm bảo vệ môi trường lý tưởng để giảm độ rung và truyền tiếng ồn.
Thông số kỹ thuật của khe co giãn dọc trục
|
Dữ liệu chính của khe co giãn dọc trục |
||||||
| Đường kính danh nghĩa (DN) | Chiều dài | Dịch chuyển trục (mm) | Dịch chuyển ngang | Góc lệch | ||
| mm | inch | mm | Gia hạn | Nén | mm | (a1 + a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 ° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15 ° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 ° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 ° |
| 80 | 3 | 135 | số 8 | 15 | 12 | 15 ° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 ° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 ° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 ° |
| 200 | số 8 | 210 | 16 | 25 | 22 | 15 ° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 ° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 ° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 ° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 ° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 ° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 ° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 ° |
Lưu ý: 1. Các yêu cầu đặc biệt củakhe co giãn dọc trụccó thể được tùy chỉnh theo bản vẽ của người dùng.Tiêu chuẩn mặt bích là GB / t9115.1-2000.Có thể lựa chọn nhiều tiêu chuẩn mặt bích khác nhau (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO, v.v.) để sản xuất.Quả bóng cao su củakhe co giãn dọc trụccó thể được sử dụng làm cao su tự nhiên, EPDM, cao su chloroprene, cao su butyl, cao su butadien, fluororubber, v.v. khikhe co giãn dọc trục trên DN200 được sử dụng cho cấp nước treo, đường ống phải có giá đỡ cố định hoặc giá đỡ cố định, nếu khôngkhe co giãn dọc trụcphải được lắp đặt với thiết bị chống rơi.

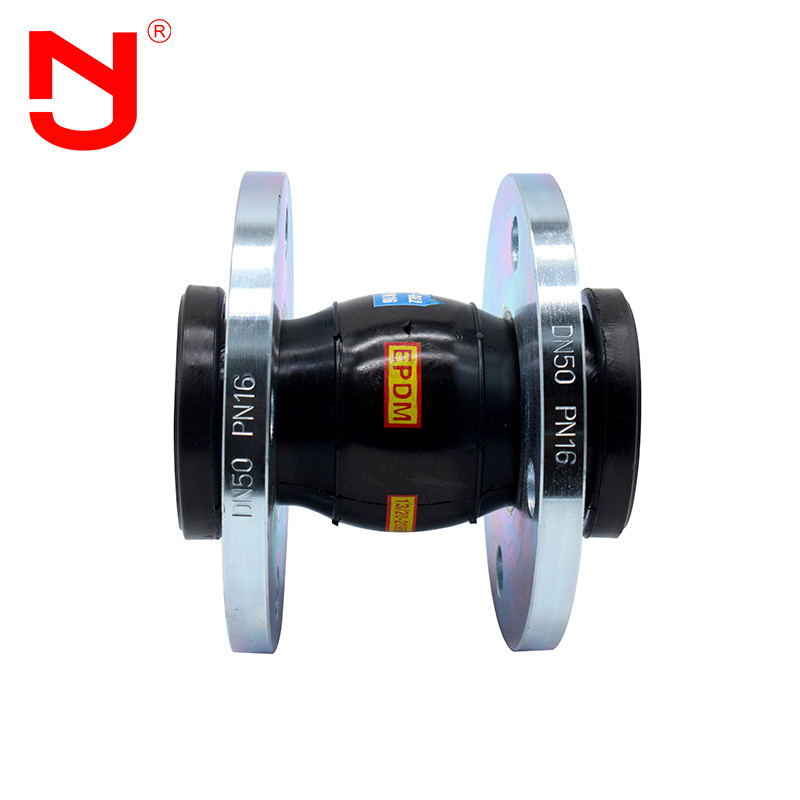

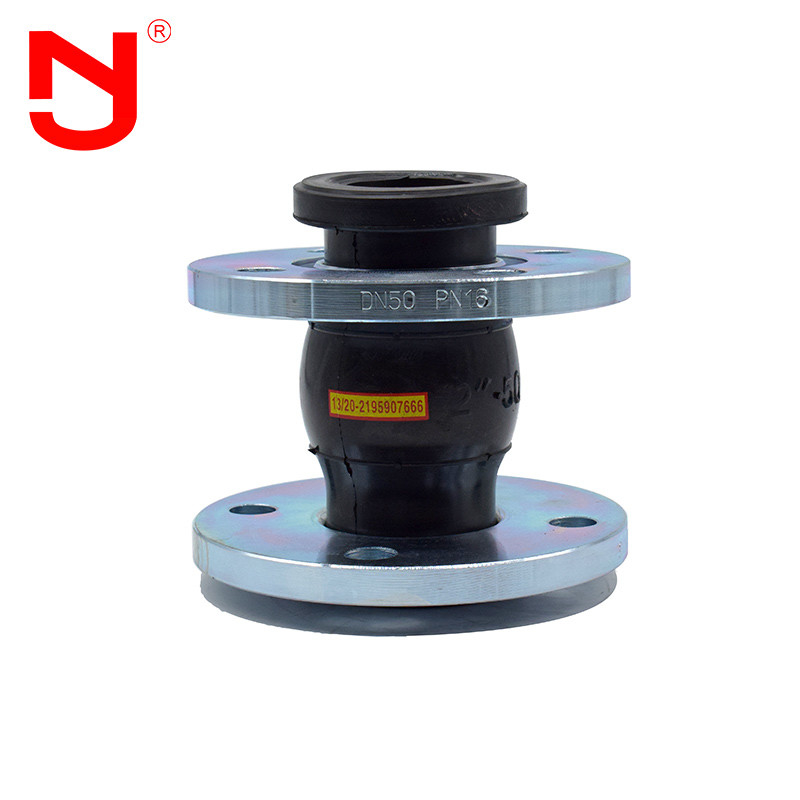

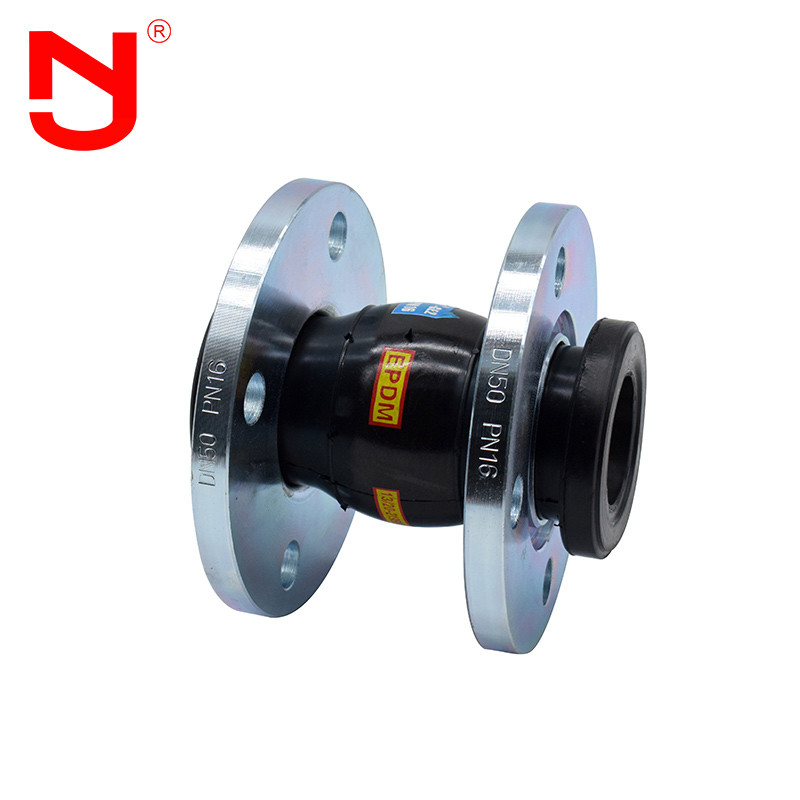

Khe co giãn dọc trụcchi tiết hiển thị
Khe co giãn dọc trụcdòng chảy hàng hóa
Bạn có biết thế nào là khe co giãn dọc trục khôngHãy cùng xem với JINGNING.
Điều rất quan trọng là phải biết sự tương thích giữa phương tiện củakhe co giãn dọc trụcvà đã chọnkhe co giãn dọc trụcvật liệu, phạm vi nhiệt độ đầy đủ, áp suất đầy đủ và chân không đầy đủ, chuyển động cần thiết củakhe co giãn dọc trục, và kích thước giữa các mặt bích của ống khi chọnkhe co giãn dọc trục.Với thông tin này, các kỹ sư ứng dụng Jingning có thể giúp xác định lý tưởngkhe co giãn dọc trục.
Khe co giãn dọc trụcthuận lợi
1. Giá xuất xưởng củatham gia mở rộng trụct.
2. 16 năm kinh nghiệm sản xuất, 5 năm kinh nghiệm xuất khẩu.
3. Kiểm tra chất lượng nghiêm ngặt, chất lượng vượt xa tiêu chuẩn ngành.
4.Khe co giãn dọc trụckhuôn có nhiều thông số kỹ thuật, hỗ trợ tùy biến, OEM.
5. Cung cấp các mẫu miễn phí củakhe co giãn dọc trục.
6.Khe co giãn dọc trụccó trong kho lớn.
Ứng dụng khe co giãn dọc trục
Khe co giãn dọc trụcđược sử dụng rộng rãi trong kỹ thuật hóa học, xây dựng, cấp thoát nước, dầu khí, công nghiệp nhẹ và nặng, điện lạnh, vệ sinh, nước nóng, phòng cháy chữa cháy, điện và các dự án cơ bản khác vì tính năng toàn diện tốt của nó.Theo các vật liệu cao su khác nhau củakhe co giãn dọc trục, nó có thể được chế tạo thành nhiều loại khác nhau, chẳng hạn như kháng axit, kháng kiềm, chống ăn mòn, chống dầu, chịu nhiệt độ cao, chống bức xạ, chống mài mòn, chống lão hóa, v.v.khe co giãn dọc trụccó thể thích ứng với nhiều loại phương tiện và môi trường.
Câu hỏi thường gặp
Q1: Chất liệu cao su củakhe co giãn dọc trục?
A1: EPDM, CR, NBR, v.v. Nó phụ thuộc vào môi trường làm việc và phương tiện.
Quý 2: Mặt bích có được mạ kẽm khôngcủakhe co giãn dọc trục?
A2: Vâng,chúng tôi có mặt bích mạ kẽm điện tử và mạ kẽm nhúng nóng.Chúng tôi cũng có mặt bích sơn.
Q3: Tôi có thể lấy mẫu không?
A3: Của nguyên nhân.Chúng tôi có thể giao hàng bằng Express, bằng đường hàng không hoặc bằng đường biển.
Q4: MOQ là gìcủakhe co giãn dọc trục?
A4: 1 Piece, Bạn cũng có thể lấy nó làm mẫu để kiểm tra chất lượng sản phẩm của chúng tôi, sau đó bạn có thể mua hàng cho chúng tôi.
Q5:Công nghệ chống gỉ củakhe co giãn dọc trụcmặt bích?
A5:Công nghệ chống gỉ củakhe co giãn dọc trụcmặt bích có thể được mạ kẽm, sơn, sơn tĩnh điện nhựa, phun nhựa epoxy.
Q6:Chứng chỉ nào củakhe co giãn dọc trụcbạn có thể cung cấp?
A6:Chúng tôi có thể cung cấp chứng chỉ CE, ISO chokhe co giãn dọc trục.
