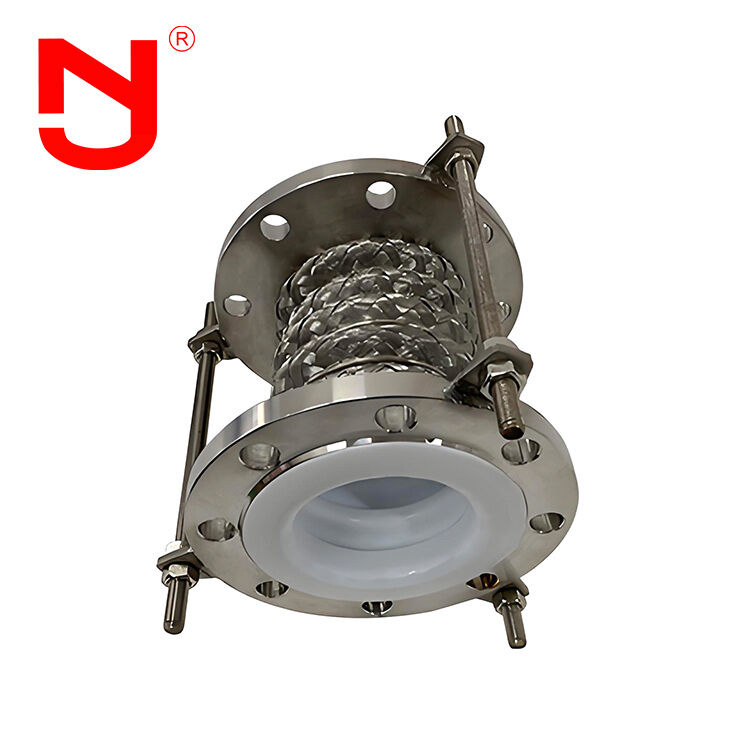

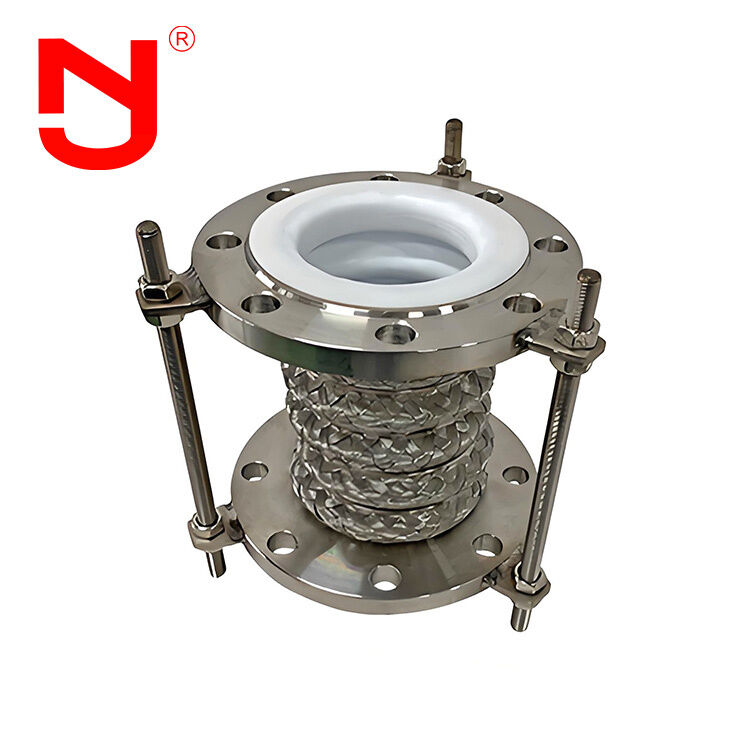

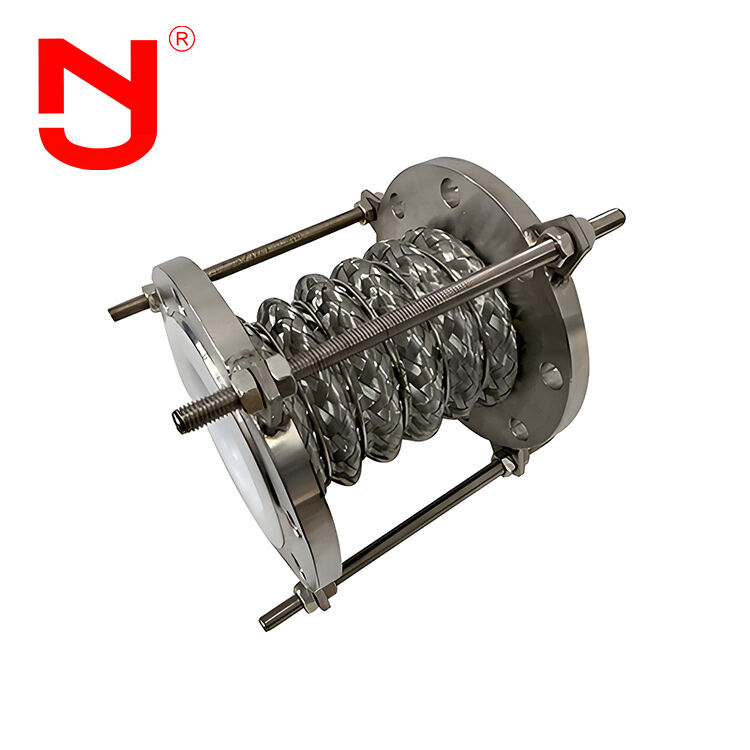

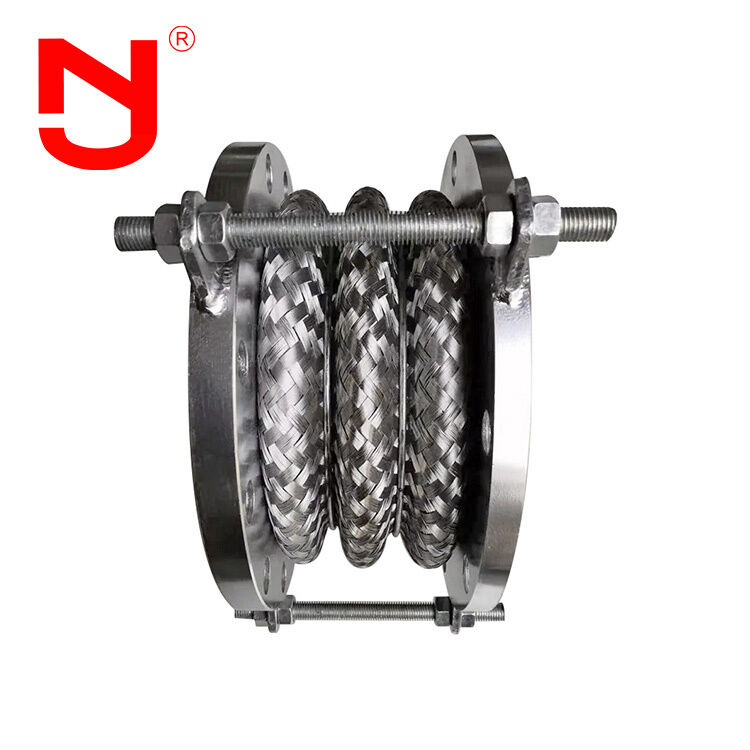

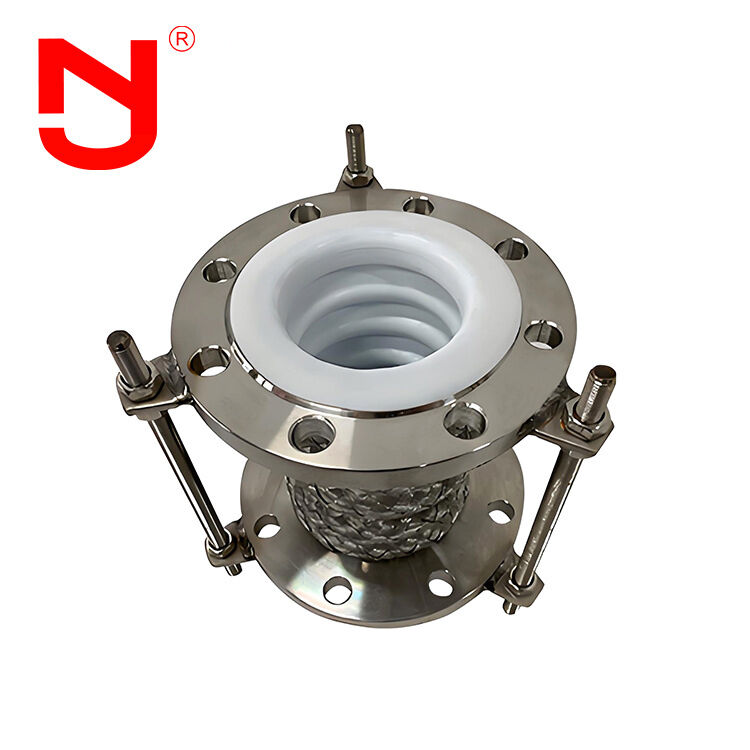

Khớp nối giãn nở linh hoạt lót PTFE SS316 chịu lực cao
Khớp nối giãn nở dạng mặt bích là các bộ phận áp lực linh hoạt được thiết kế chính xác với kết nối mặt bích tích hợp, cấu trúc lõi là ống xếp kim loại (thường là thép không gỉ), kết hợp với mặt bích ở hai đầu để lắp đặt trực tiếp bằng bu lông vào đường ống hoặc thiết bị. Chủ yếu được thiết kế để hấp thụ sai lệch trục, ngang và góc trong hệ thống đường ống, cũng như bù trừ sự giãn nở và co lại do biến động nhiệt độ, đồng thời giảm rung động và giảm ứng suất cơ học lên đường ống, van và thiết bị trao đổi nhiệt. Với hiệu suất làm kín tuyệt vời, khả năng chịu áp suất và nhiệt độ cao, chống ăn mòn và ổn định cấu trúc, chúng được sử dụng rộng rãi trong các hệ thống đường ống hóa dầu, năng lượng, luyện kim, HVAC và công nghiệp, đặc biệt phù hợp với các điều kiện làm việc khắc nghiệt đòi hỏi kết nối đáng tin cậy và bù trừ linh hoạt.
Khớp nối giãn nở linh hoạt lót PTFE có các đặc điểm sau:
Xem xét ưu điểm của sản phẩm này, tuổi thọ của nó vượt xa ống hơi hiện có. Sử dụng lâu dài không cần thay thế, giảm đáng kể chi phí sử dụng, nâng cao hiệu quả, tiết kiệm và thiết thực.
Thông số kỹ thuật củaKhớp nối giãn nở kim loại lót PTFE
|
Đường kính (mm) |
Cấp áp suất |
Diện tích ống xếp có sẵn (c㎡) |
Kích thước tối đa của đường kính ngoài |
Chiều dài |
|||
|
1.0 |
1.6 |
2.5 |
Mặt bích
|
Ống
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
A1:chi tiết hiển thị
Quy trình sản xuất Khớp nối giãn nở mặt bích
Bạn có biết Khớp nối giãn nở mặt bích chất lượng cao được sản xuất như thế nào không? Hãy xem với JINGNING.
Khớp nối giãn nở mặt bích có thể được gia công thành các loại khác nhau theo nhu cầu khác nhau
Jingning có hơn 17 năm kinh nghiệm thiết kế trong sản xuất khớp nối giãn nở linh hoạt, khớp nối giãn nở cao su, khớp nối ống xếp kim loại, khớp nối tháo lắp, đường ống và các phụ kiện đường ống công nghiệp khác. Khớp nối giãn nở ống xếpCó, chúng tôi có thể cung cấp mẫu để bạn kiểm tra chất lượng.Ưu điểm của Khớp nối giãn nở linh hoạt lót PTFE
1. Khớp nối giãn nở mặt bích có giá xuất xưởng
2. 17 năm kinh nghiệm sản xuất, 5 năm kinh nghiệm xuất khẩu
3. Khớp nối giãn nở ống xếp
có kiểm tra chất lượng nghiêm ngặt, và chất lượng vượt xa tiêu chuẩn ngành.Có, chúng tôi có thể cung cấp mẫu để bạn kiểm tra chất lượng.5. Mẫu khớp nối giãn nở ống xếp
miễn phíCó, chúng tôi có thể cung cấp mẫu để bạn kiểm tra chất lượng.Ứng dụng của Khớp nối giãn nở linh hoạt lót PTFE
Do tính linh hoạt của nó, Khớp nối giãn nở đường ốngcó thể bù trừ biến dạng do chênh lệch nhiệt độ hoặc biến dạng khác giữa thiết bị và đường ống, ngăn ngừa rung động, giảm lực đẩy của đường ống lên thiết bị, và thích ứng với sự lún không đều của nền móng bể dầu. Khớp nối giãn nở linh hoạt lót PTFE có thể được sử dụng rộng rãi trong ngành hóa chất, lọc dầu, điện lực, công nghiệp nhẹ, năng lượng nguyên tử, luyện kim, máy móc, thiết bị đo đạc, tàu thủy, hàng không vũ trụ và các bộ phận khác. Với ứng dụng rộng rãi của đường ống điện và đường ống nhiệt trong lĩnh vực công nghiệp và dân dụng, yêu cầu đối với khớp nối giãn nở ống xếp ngày càng cao.Câu hỏi thường gặp
Q1:Có, chúng tôi có thể cung cấp mẫu để bạn kiểm tra chất lượng.
A1:Có, nó có thể được đánh dấu bằng logo của bạn. Chúng tôi có thể cung cấp dịch vụ OEM & ODM.
Q2: Chiều dài mặt đối mặt của Khớp nối giãn nở mặt bích là bao nhiêu?
A2:
Chiều dài mặt đối mặt có thể là L130, L152, L203... Chúng tôi cũng có thể chấp nhận chiều dài tùy chỉnh theo yêu cầu của bạn.Q3:
Bạn có thể cung cấp bản vẽ của Khớp nối giãn nở mặt bích không?A3:
Có, chúng tôi có thể cung cấp bản vẽ cho bạn. Vui lòng liên hệ với chúng tôi để nhận bản vẽ khớp nối giãn nở ống xếp.Q4:
Khớp nối giãn nở mặt bích có những chứng nhận nào?A4:
Chúng tôi có thể cung cấp chứng nhận CE, ISO.Q5:
Chúng tôi có thể lấy mẫu Khớp nối giãn nở mặt bích không?A5:Có, chúng tôi có thể cung cấp mẫu để bạn kiểm tra chất lượng.
