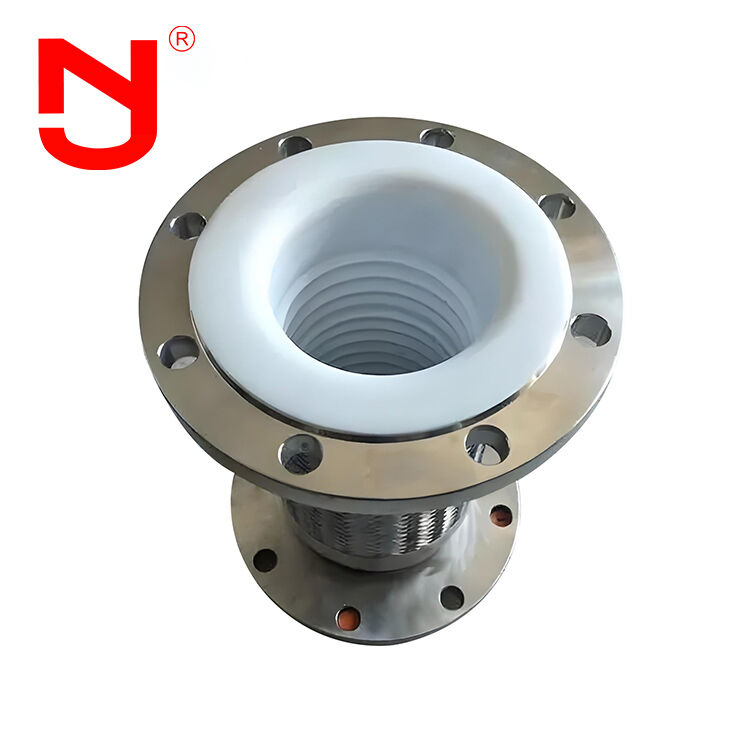

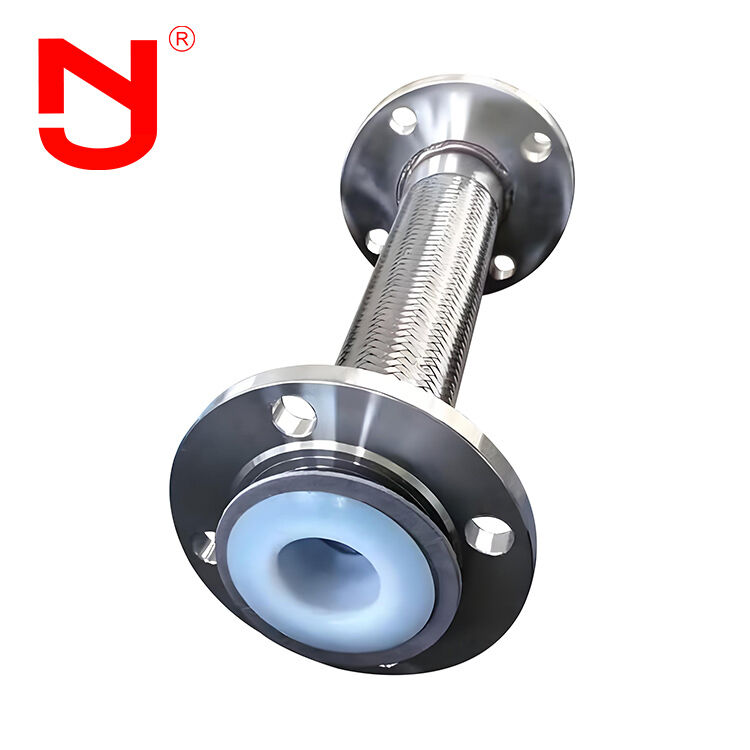

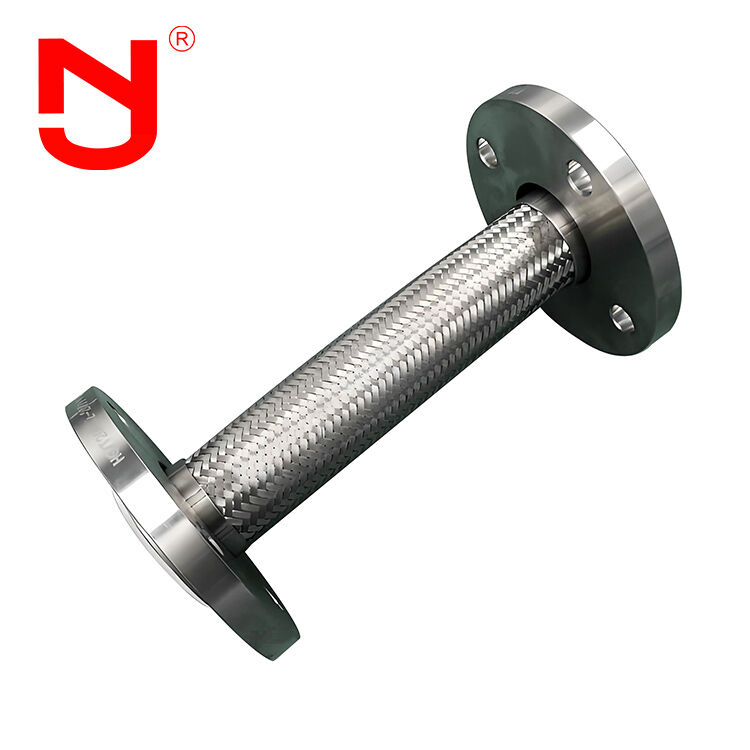

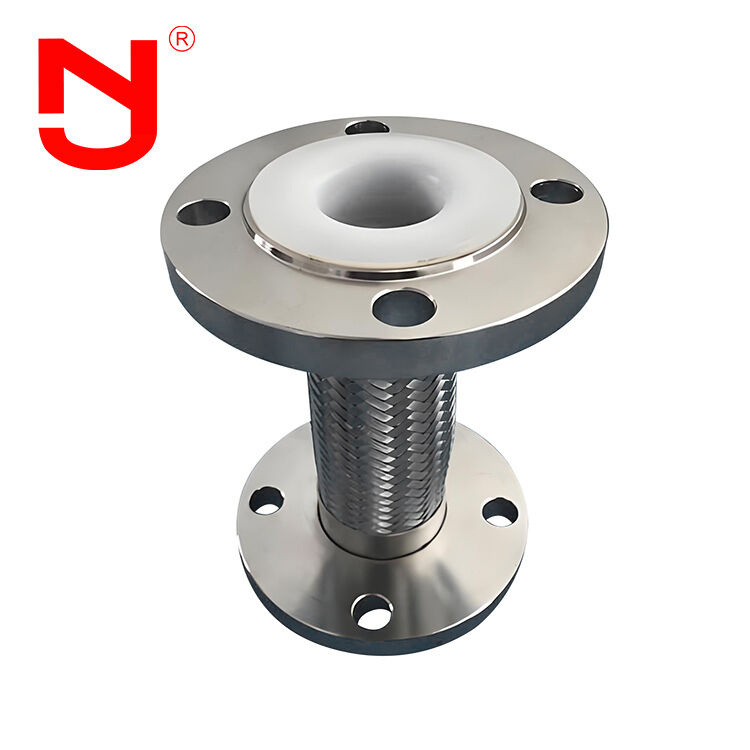

PTFE lót dây thép không gỉ bện ống kim loại sóng
Ống mềm dẻo hiệu suất cao này kết hợp lớp lót bên trong bằng PTFE với ống thép không gỉ dạng sóng và dây bện bằng thép không gỉ bên ngoài. Lớp lót PTFE mang lại khả năng kháng hóa chất tuyệt vời, ma sát thấp và ổn định nhiệt độ cao, trong khi cấu trúc thép không gỉ dạng sóng đảm bảo tính linh hoạt và khả năng chịu áp lực. Lớp bện bằng thép không gỉ bên ngoài giúp tăng cường độ bền cơ học và bảo vệ chống rung, mỏi và hư hỏng bên ngoài. Sản phẩm này được sử dụng rộng rãi trong các hệ thống truyền chất lỏng hóa học, hóa dầu, dược phẩm, thực phẩm và có độ tinh khiết cao.
Đặc tính hiệu suất
Thành phần đàn hồi chính của khe co giãn linh hoạt là ống thổi bằng thép không gỉ. Thông qua việc giãn nở và uốn cong các ống thổi, khe co giãn linh hoạt điều chỉnh chuyển động của đường ống theo các hướng dọc trục, ngang và góc.
- Hấp thụ biến dạng nhiệt dọc trục, ngang và góc của đường ống
- Giảm tác động rung động của thiết bị lên hệ thống đường ống
- Bồi thường biến dạng đường ống do hoạt động địa chấn và độ lún của nền đất
Thông số kỹ thuật
Dữ liệu chính của ống kim loại
| Đường kính (mm) |
Cấp áp suất (MPa) |
Diện tích có sẵn của ống thổi (cm2) |
Đường kính ngoài tối đa (mm) |
Chiều dài (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-622 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Chi tiết kết cấu sản phẩm
Ống Flex kim loại có thể được tùy chỉnh theo yêu cầu cụ thể:
- Chất liệu ống thổi:Thép không gỉ 304, 316L
- Vật liệu mặt bích:Thép cacbon Q235, thép không gỉ 304, 316L
Jingning có hơn 17 năm kinh nghiệm thiết kế trong việc sản xuất các khe co giãn linh hoạt, các khe co giãn cao su, các khớp nối kim loại, các khớp tháo rời và các phụ kiện đường ống công nghiệp khác. Các khe co giãn linh hoạt của chúng tôi đáp ứng các tiêu chuẩn quốc tế bao gồm GB, ISO, DIN, ANSI, BS, JIS và các yêu cầu tùy chỉnh.
Ưu điểm chính
- Giá cả cạnh tranh trực tiếp tại nhà máy
- 17 năm kinh nghiệm sản xuất với 5 năm chuyên môn xuất khẩu
- Kiểm tra chất lượng nghiêm ngặt vượt quá tiêu chuẩn ngành
- Tùy chỉnh cơ sở khuôn tùy chỉnh và dịch vụ OEM
- Mẫu ống mềm flex có sẵn miễn phí
- Hàng tồn kho lớn để có sẵn ngay lập tức
Ứng dụng
Do tính linh hoạt của chúng, các ống mềm mềm này bù đắp cho sự biến dạng chênh lệch nhiệt độ và các chuyển động khác giữa thiết bị và đường ống, ngăn ngừa rung động, giảm lực đẩy đường ống lên thiết bị và điều chỉnh độ lún nền bể không đồng đều. Khe co giãn linh hoạt được sử dụng rộng rãi trong các ứng dụng hóa học, lọc dầu, sản xuất điện, công nghiệp nhẹ, năng lượng hạt nhân, luyện kim, máy móc, thiết bị đo đạc, hàng hải và hàng không vũ trụ. Với việc sử dụng ngày càng nhiều đường ống dẫn điện và nhiệt trong các lĩnh vực công nghiệp và dân dụng, nhu cầu về ống mềm mềm chất lượng cao tiếp tục tăng.
Câu hỏi thường gặp
Hỏi: Ống Flex Metal có thể được đánh dấu bằng logo tùy chỉnh không?
Đ: Có, chúng tôi có thể đánh dấu nó bằng logo của bạn. Chúng tôi cung cấp dịch vụ OEM & ODM.
Hỏi: Chiều dài mặt đối mặt của Metal Flex Tube là bao nhiêu?
Đáp: Chiều dài mặt đối mặt tiêu chuẩn bao gồm L130, L152, L203. Chúng tôi cũng chấp nhận độ dài tùy chỉnh theo yêu cầu của bạn.
Hỏi: Bạn có thể cung cấp bản vẽ của Metal Flex Tube không?
A: Vâng, chúng tôi cung cấp bản vẽ chi tiết. Hãy liên hệ với chúng tôi để nhận được bản vẽ ống kim loại ống mềm.
Hỏi: Bạn có thể cung cấp những chứng chỉ nào cho Metal Flex Tube?
Trả lời: Chúng tôi cung cấp chứng nhận CE và ISO.
