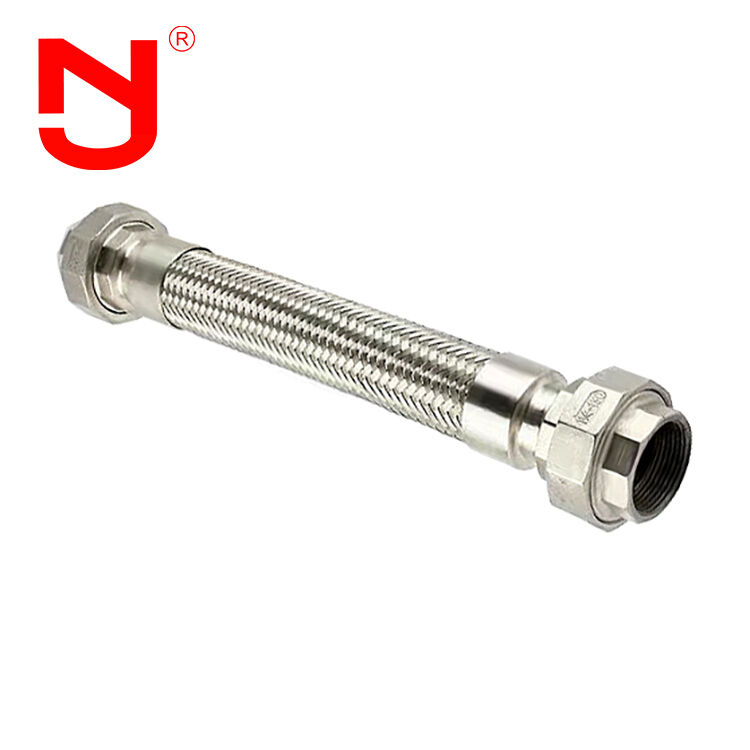

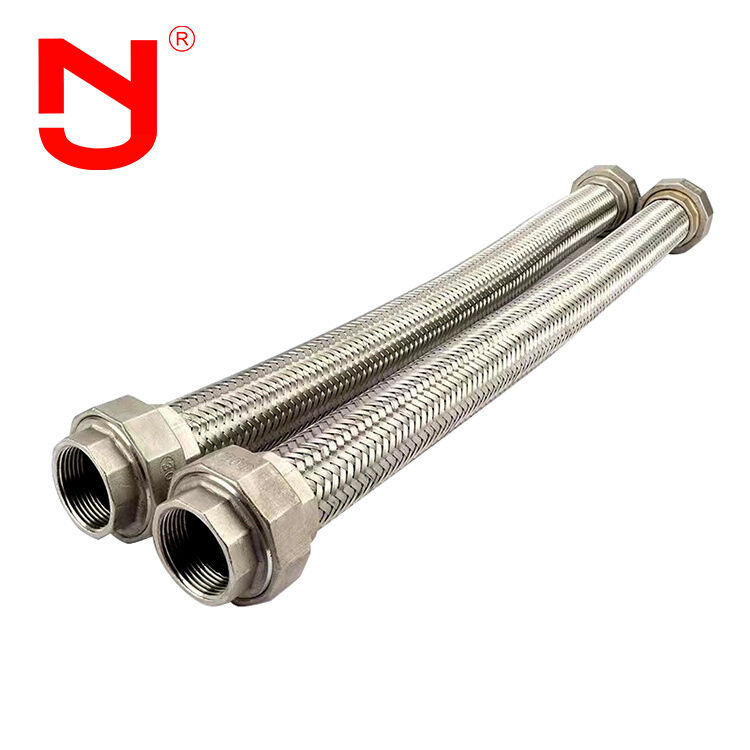

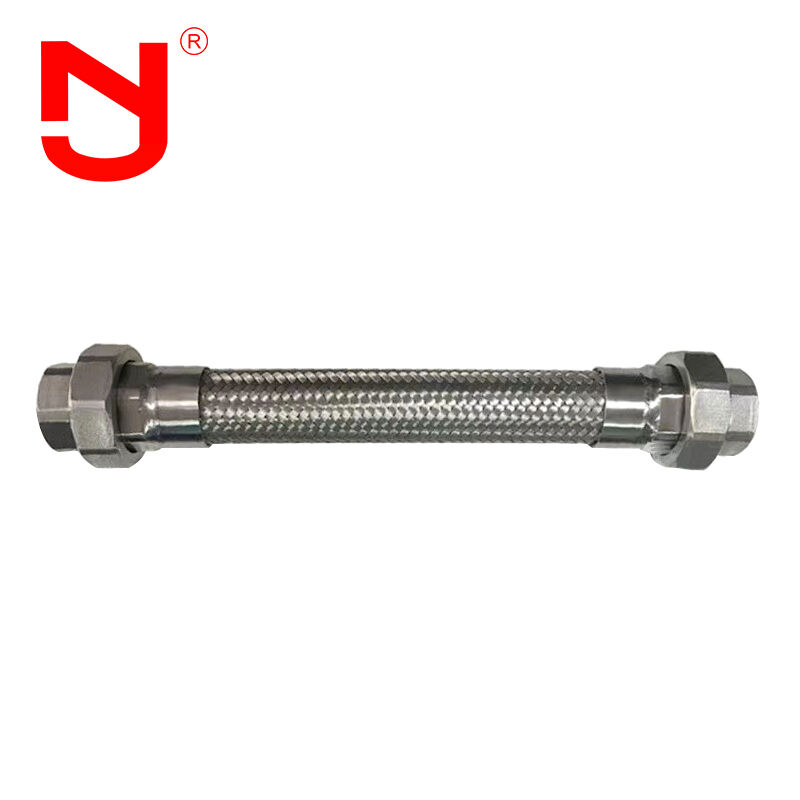

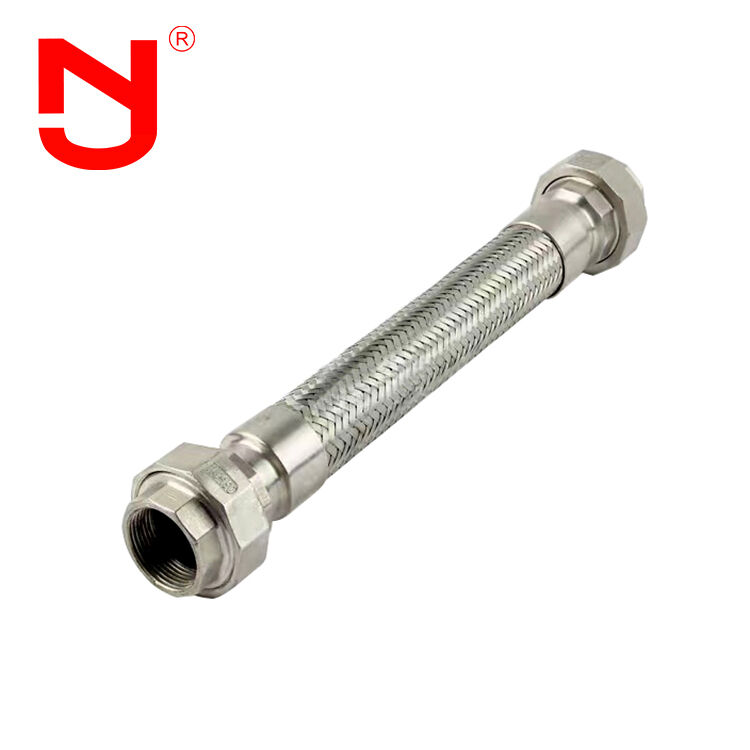

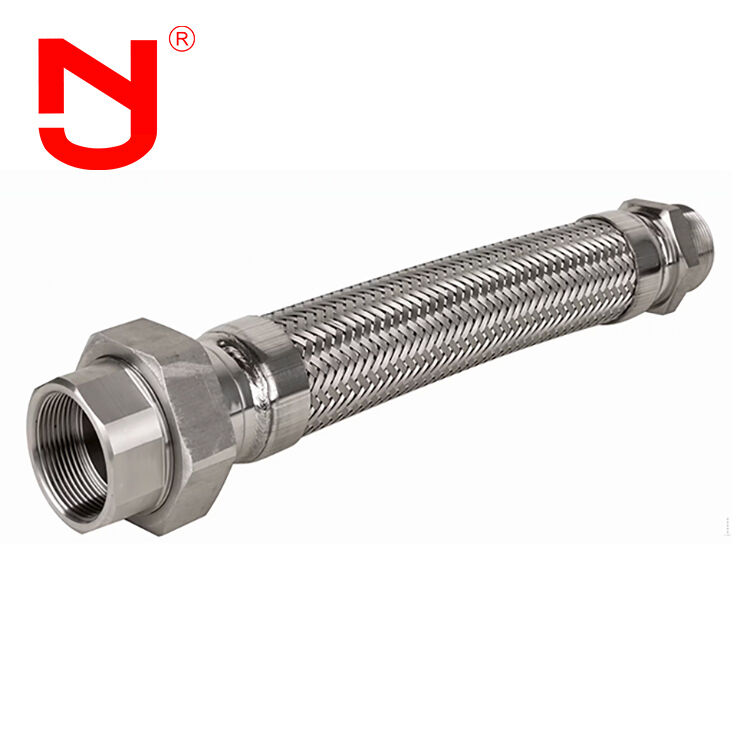

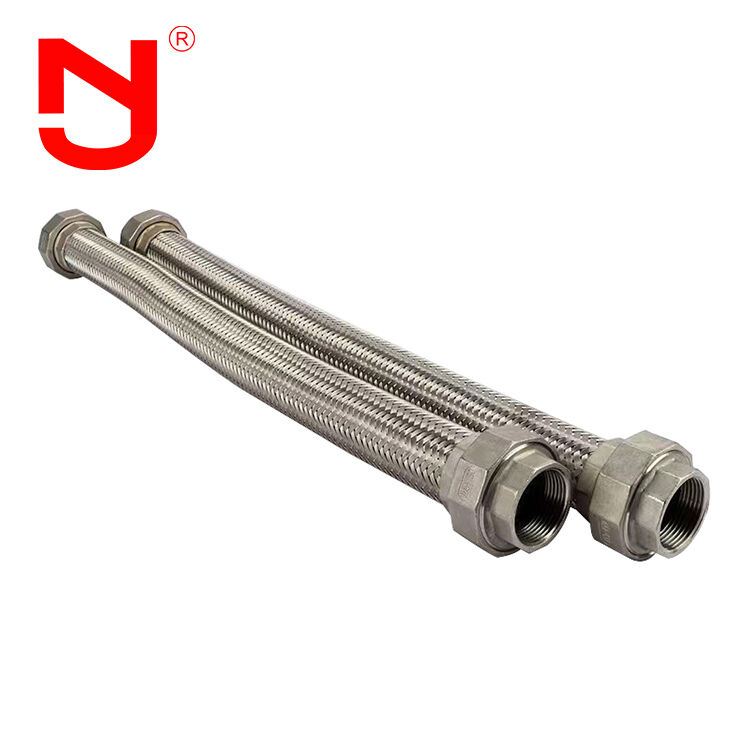

Ống mềm kim loại bện dây thép không gỉ, loại nối Union
Ống mềm bện kim loại loại Union là các cụm đường ống linh hoạt bao gồm một ống bên trong bằng kim loại có gân được gia cố bằng một lớp bện bên ngoài và được trang bị các đầu nối kiểu union. Chúng được thiết kế để hấp thụ rung động, điều chỉnh giãn nở nhiệt và bù đắp cho sự sai lệch nhỏ trong hệ thống đường ống, đồng thời cung cấp khả năng chịu áp suất cao, độ bền cơ học, khả năng chống ăn mòn và hiệu suất đáng tin cậy, kín khít trong các ứng dụng công nghiệp.
Đặc tính hiệu suất
Phần tử đàn hồi chính của khớp nối giãn nở linh hoạt là ống thổi bằng thép không gỉ. Thông qua sự giãn nở và uốn cong của ống thổi, khớp nối giãn nở linh hoạt điều chỉnh chuyển động của đường ống theo hướng dọc trục, ngang và góc. Khớp nối giãn nở linh hoạt có thể thực hiện các chức năng sau:
- Hấp thụ biến dạng nhiệt dọc trục, ngang và góc của đường ống
- Giảm tác động rung của thiết bị lên hệ thống đường ống
- Bù đắp cho biến dạng đường ống do hoạt động địa chấn và lún mặt đất
Thông số kỹ thuật
| Đường kính (mm) |
Cấp áp suất (Mpa) |
Diện tích có sẵn của ống thổi (c㎡) |
Đường kính ngoài tối đa (mm) |
Chiều dài (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Quy trình sản xuất
Ống mềm bện kim loại loại Union chất lượng cao của JINGNING được sản xuất với độ chính xác và chuyên môn:
Ống mềm nước bện kim loại loại Union có thể được chế tạo thành các loại khác nhau theo yêu cầu cụ thể:
- Vật liệu thân ống thổi: Thép không gỉ 304, 316L
- Vật liệu mặt bích: Thép carbon Q235, thép không gỉ 304, 316L
Với hơn 17 năm kinh nghiệm thiết kế trong sản xuất khớp nối giãn nở linh hoạt, khớp nối giãn nở cao su, khớp nối ống thổi kim loại, khớp nối tháo rời và các phụ kiện đường ống công nghiệp khác, các sản phẩm Jingning đáp ứng các tiêu chuẩn quốc tế bao gồm GB, ISO, DIN, ANSI, BS, JIS và các yêu cầu cụ thể của khách hàng.
Ưu điểm sản phẩm
- Giá cả cạnh tranh trực tiếp từ nhà máy
- 17 năm kinh nghiệm sản xuất với 5 năm kinh nghiệm xuất khẩu
- Kiểm soát chất lượng nghiêm ngặt vượt quá tiêu chuẩn ngành
- Thông số kỹ thuật cơ sở khuôn tùy chỉnh và dịch vụ OEM
- Mẫu sản phẩm miễn phí có sẵn
- Hàng tồn kho lớn để giao hàng ngay lập tức
Ứng dụng
Do tính linh hoạt của chúng, các đầu nối ống mềm có thể bù đắp cho biến dạng chênh lệch nhiệt độ và các chuyển động khác giữa thiết bị và đường ống, ngăn ngừa rung động, giảm lực đẩy đường ống lên thiết bị và điều chỉnh sự lún không đều của nền móng bể chứa. Khớp nối giãn nở linh hoạt được sử dụng rộng rãi trong chế biến hóa chất, lọc dầu, phát điện, công nghiệp nhẹ, năng lượng hạt nhân, luyện kim, máy móc, dụng cụ, hàng hải và các ứng dụng hàng không vũ trụ. Với việc sử dụng ngày càng tăng của đường ống điện và nhiệt trong các lĩnh vực công nghiệp và dân dụng, nhu cầu về đầu nối ống mềm tiếp tục tăng.
Câu hỏi thường gặp
Hỏi: Ống mềm bện kim loại loại Union có thể được đánh dấu bằng logo tùy chỉnh không?
Đáp: Có, chúng có thể được đánh dấu bằng logo của bạn. Chúng tôi cung cấp các dịch vụ OEM & ODM toàn diện.
Hỏi: Chiều dài mặt đối mặt của Ống mềm bện kim loại loại Union là bao nhiêu?
Đáp: Chiều dài mặt đối mặt tiêu chuẩn bao gồm L130, L152, L203. Chúng tôi cũng chấp nhận chiều dài tùy chỉnh theo yêu cầu cụ thể của bạn.
Hỏi: Bạn có thể cung cấp bản vẽ của Ống mềm bện kim loại loại Union không?
Đáp: Có, chúng tôi có thể cung cấp bản vẽ chi tiết. Vui lòng liên hệ với chúng tôi để nhận bản vẽ đầu nối ống mềm.
Hỏi: Bạn có thể cung cấp những chứng chỉ nào cho Ống mềm bện kim loại loại Union?
Đáp: Chúng tôi cung cấp chứng nhận CE và ISO cho sản phẩm của mình.
