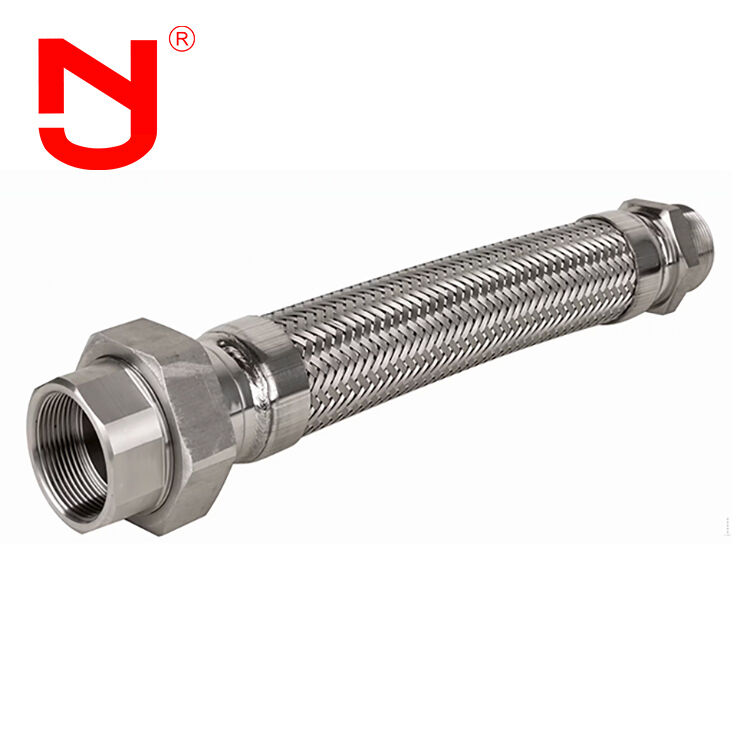

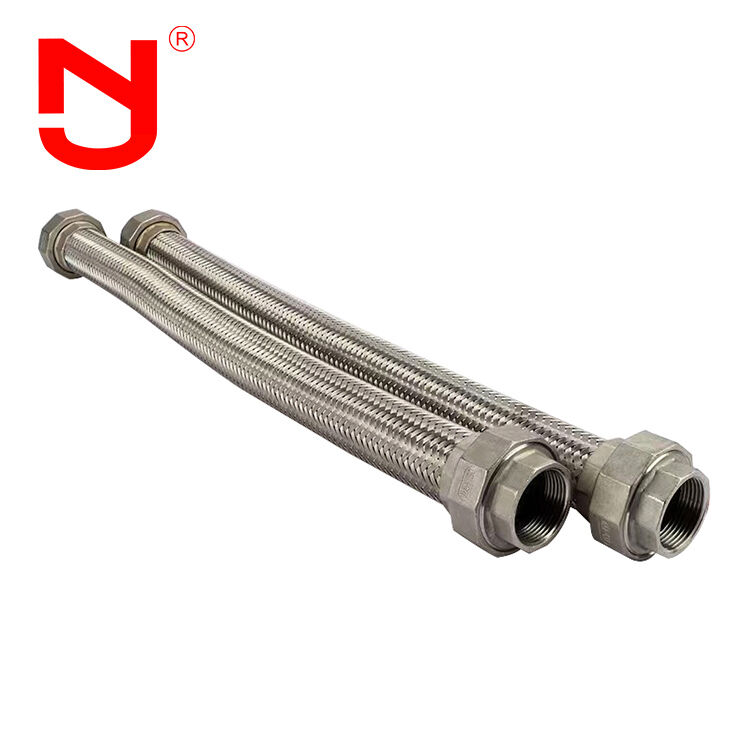

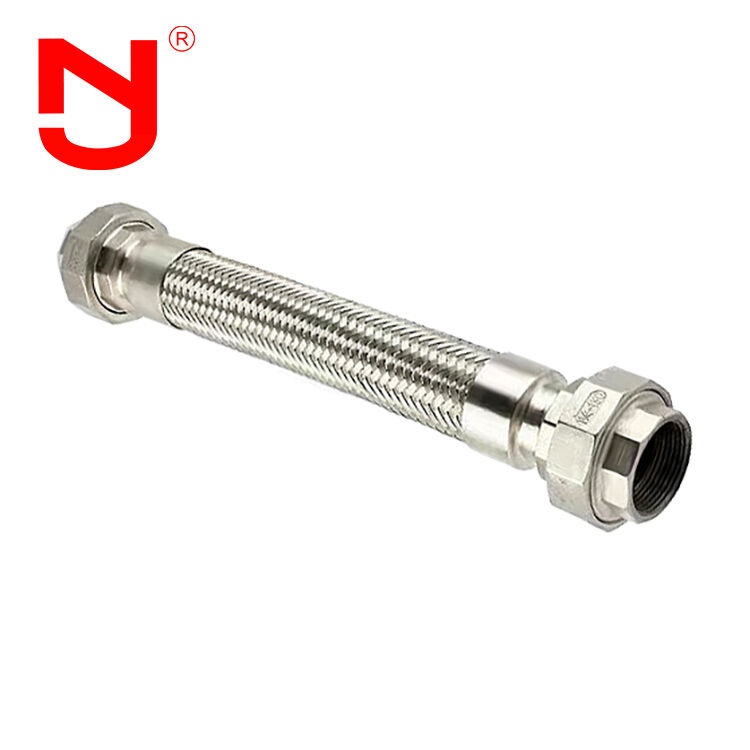

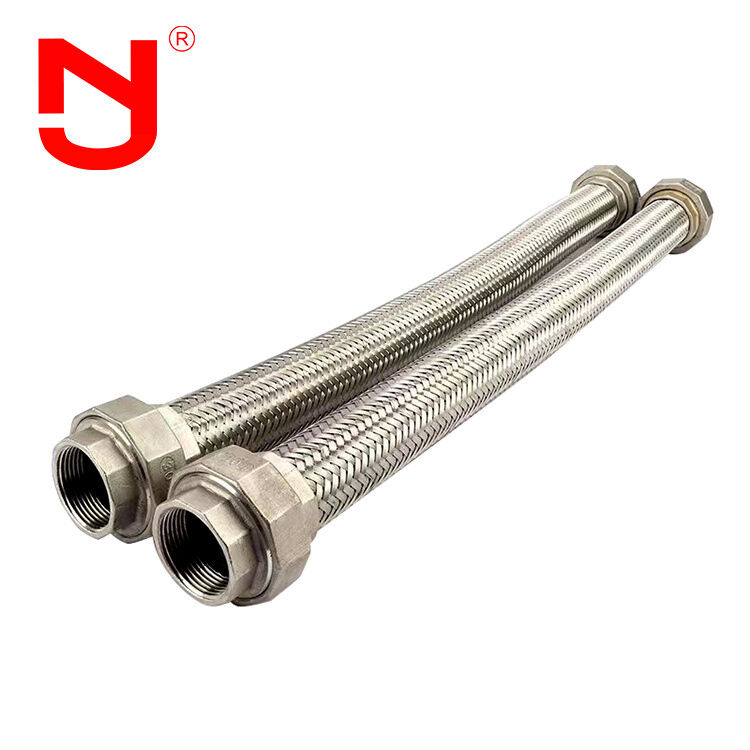

Ống mềm kim loại bện dây thép không gỉ loại nối ống mềm khí
Ống mềm khí loại nối là ống nối khí linh hoạt được trang bị các đầu nối kiểu nối cho phép lắp đặt và tháo gỡ dễ dàng mà không cần xoay ống. Nó được thiết kế để truyền khí an toàn đồng thời thích ứng với rung động, giãn nở nhiệt và sai lệch nhỏ trong hệ thống đường ống dẫn khí, đảm bảo kết nối an toàn, kín khí và bền bỉ cho các ứng dụng khí dân dụng, thương mại hoặc công nghiệp.
Đặc tính hiệu suất
Phần tử đàn hồi chính của khớp nối giãn nở linh hoạt là ống thổi bằng thép không gỉ. Thông qua sự giãn nở và uốn cong của ống thổi, khớp nối giãn nở linh hoạt thích ứng với chuyển động của đường ống theo hướng dọc trục, ngang và góc. Khớp nối giãn nở linh hoạt có thể đóng các vai trò sau:
- Hấp thụ biến dạng nhiệt dọc trục, ngang và góc của đường ống
- Giảm tác động rung của thiết bị lên hệ thống đường ống
- Bù đắp cho biến dạng đường ống do hoạt động địa chấn và lún mặt đất
Thông số kỹ thuật
Dữ liệu chính của Ống kim loại:
| Đường kính (mm) |
Cấp áp suất (Mpa) |
Diện tích khả dụng của ống thổi (c㎡) |
Kích thước tối đa của đường kính ngoài (mm) |
Chiều dài (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Quy trình sản xuất
Ống mềm khí loại nối có thể được gia công thành các loại khác nhau tùy theo nhu cầu khác nhau:
- Vật liệu thân ống thổi: Thép không gỉ 304, 316L
- Vật liệu mặt bích: Thép carbon Q235, thép không gỉ 304, 316L
Jingning có hơn 17 năm kinh nghiệm thiết kế trong sản xuất khớp nối giãn nở linh hoạt, khớp nối giãn nở cao su, khớp nối ống thổi kim loại, khớp nối tháo rời, đường ống và các phụ kiện đường ống công nghiệp khác. Khớp nối giãn nở linh hoạt đáp ứng các tiêu chuẩn quốc tế như GB, ISO, DIN, ANSI, BS, JIS và các yêu cầu đặc biệt của khách hàng.
Ưu điểm sản phẩm
- Giá trực tiếp từ nhà máy cạnh tranh
- 17 năm kinh nghiệm sản xuất với 5 năm kinh nghiệm xuất khẩu
- Kiểm tra chất lượng nghiêm ngặt vượt quá tiêu chuẩn ngành
- Thông số kỹ thuật cơ sở khuôn tùy chỉnh và dịch vụ OEM
- Mẫu sản phẩm miễn phí có sẵn
- Hàng tồn kho lớn để giao hàng nhanh chóng
Ứng dụng
Do tính linh hoạt của nó, các đầu nối ống mềm có thể bù đắp cho biến dạng chênh lệch nhiệt độ hoặc các biến dạng khác giữa thiết bị và đường ống, ngăn ngừa rung động, giảm lực đẩy của đường ống lên thiết bị và thích ứng với sự lún không đều của nền móng bể chứa. Khớp nối giãn nở linh hoạt được sử dụng rộng rãi trong các lĩnh vực hóa chất, lọc dầu, điện, công nghiệp nhẹ, năng lượng hạt nhân, luyện kim, máy móc, dụng cụ, đóng tàu, hàng không vũ trụ và các lĩnh vực công nghiệp khác. Với việc ứng dụng rộng rãi các đường ống điện và đường ống nhiệt trong các lĩnh vực công nghiệp và dân dụng, các yêu cầu về đầu nối ống mềm tiếp tục tăng.
Câu hỏi thường gặp
Q1: Ống mềm khí loại nối có thể được đánh dấu bằng logo tùy chỉnh không?
A1: Có, nó có thể được đánh dấu bằng logo của bạn. Chúng tôi cung cấp dịch vụ OEM & ODM.
Q2: Chiều dài mặt đối mặt của Ống mềm khí loại nối là bao nhiêu?
A2: Chiều dài mặt đối mặt có thể là L130, L152, L203... Chúng tôi cũng chấp nhận chiều dài tùy chỉnh theo yêu cầu của bạn.
Q3: Bạn có thể cung cấp bản vẽ của Ống mềm khí loại nối không?
A3: Có, chúng tôi cung cấp bản vẽ chi tiết. Vui lòng liên hệ với chúng tôi để có được bản vẽ của đầu nối ống mềm.
Q4: Bạn có thể cung cấp những chứng chỉ nào của Ống mềm khí loại nối?
A4: Chúng tôi cung cấp chứng chỉ CE và ISO.
