Bộ kết nối ống dẫn linh hoạt loại liên minh kim loại linh hoạt

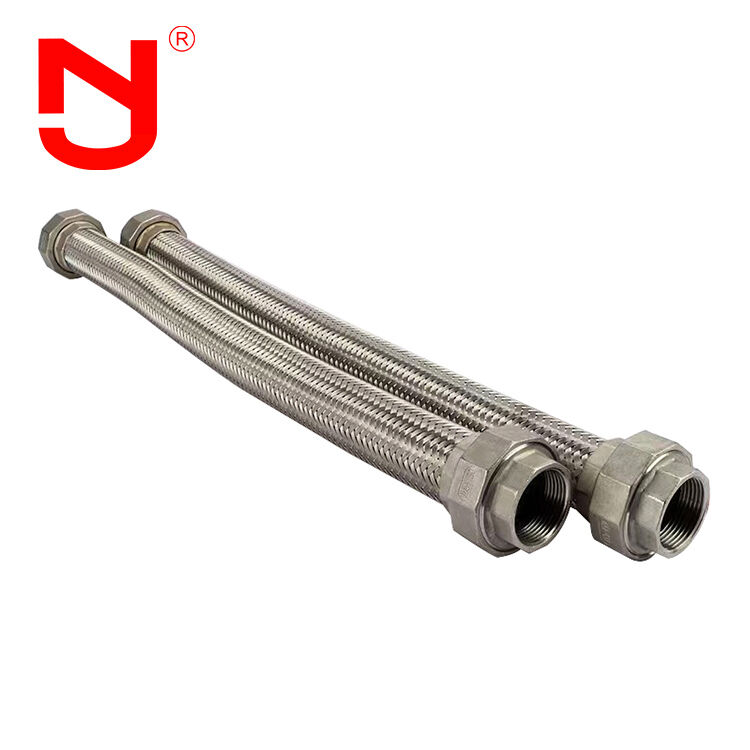

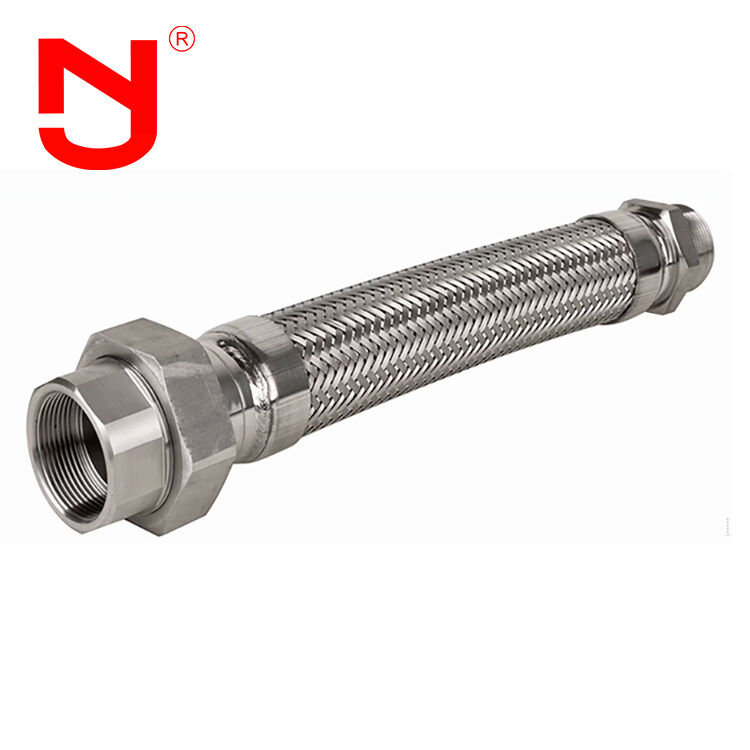

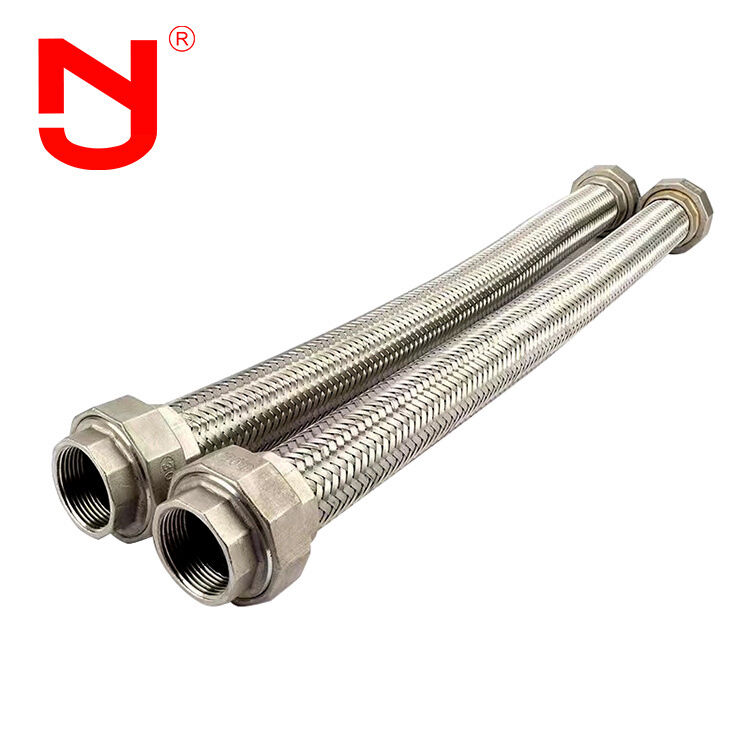

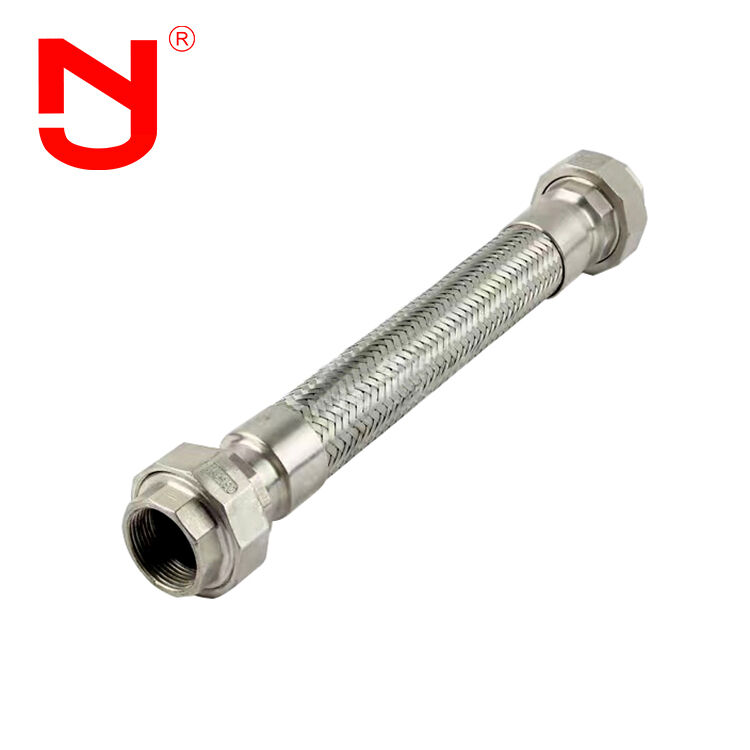

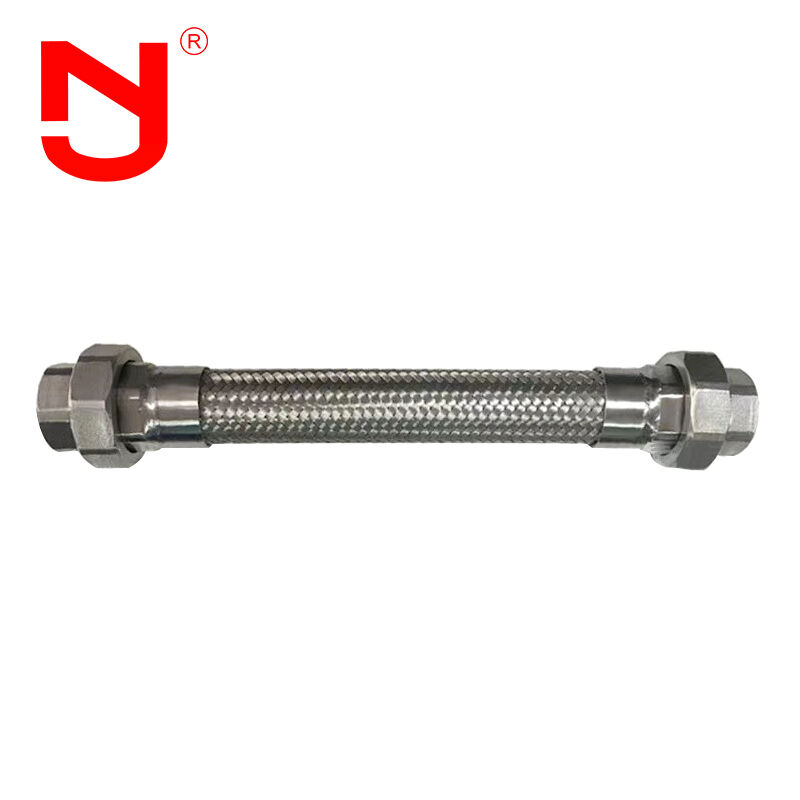

Union Type Flexible Pipe Connectors Stainless Steel are flexible piping connectors consisting of a stainless steel corrugated metal hose reinforced with an external stainless steel braid and fitted with union-type end connectionsChúng được thiết kế để phù hợp với rung động, mở rộng nhiệt, và sai đường nhẹ trong hệ thống đường ống, trong khi cung cấp khả năng áp suất cao, chống ăn mòn, và an toàn,Các kết nối không rò rỉ cho các ứng dụng chất lỏng và khí công nghiệp.
Đặc điểm hiệu suất
Các yếu tố đàn hồi chính của khớp mở rộng linh hoạt là khí cầu thép không gỉ.Hướng ngang và góc.
- Thu hút biến dạng nhiệt trục, chéo và góc của đường ống
- Giảm tác động rung động thiết bị lên hệ thống đường ống
- Trả thù biến dạng đường ống do hoạt động địa chấn và lắng đọng đất
Thông số kỹ thuật
Dữ liệu chính về ống kim loại
| Chiều kính (mm) |
Độ áp suất (Mpa) |
Vùng đất có sẵn (cm2) |
Kích thước tối đa của đường kính bên ngoài (mm) |
Chiều dài (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Quá trình sản xuất
Thép không gỉ có thể được chế biến thành các loại khác nhau theo các yêu cầu ứng dụng cụ thể.
Thông số kỹ thuật vật liệu
- Thân máy: thép không gỉ 304, 316L
- Vật liệu vòm: thép carbon Q235, thép không gỉ 304, 316L
Jingning mang đến hơn 17 năm kinh nghiệm thiết kế trong sản xuất các khớp mở rộng linh hoạt, khớp mở rộng cao su, khớp phồng kim loại, khớp tháo rời và các phụ kiện ống công nghiệp khác.Các khớp mở rộng linh hoạt của chúng tôi đáp ứng các tiêu chuẩn quốc tế bao gồm cả GB, ISO, DIN, ANSI, BS, JIS, cũng như các yêu cầu tùy chỉnh.
Ưu điểm sản phẩm
- Giá sản xuất trực tiếp cạnh tranh
- 17 năm kinh nghiệm sản xuất với 5 năm chuyên môn xuất khẩu
- Kiểm soát chất lượng nghiêm ngặt vượt quá các tiêu chuẩn trong ngành
- Thông số kỹ thuật cơ sở khuôn tùy chỉnh và dịch vụ OEM
- Các mẫu sản phẩm miễn phí có sẵn
- Sưu trữ rộng rãi để giao hàng nhanh chóng
Ứng dụng
Do tính linh hoạt của chúng, các đầu nối ống này bù đắp biến dạng nhiệt độ khác nhau và các chuyển động khác giữa thiết bị và đường ống, ngăn chặn truyền rung,Giảm lực đẩy đường ống trên thiết bịCác khớp mở rộng linh hoạt được sử dụng rộng rãi trong nhiều ngành công nghiệp bao gồm chế biến hóa chất, lọc dầu, sản xuất điện, công nghiệp nhẹ,Các ứng dụng hạt nhân, luyện kim, máy móc, thiết bị, ngành hàng hải và hàng không vũ trụ.
Câu hỏi thường gặp
Q1: Các kết nối ống linh hoạt loại Liên minh thép không gỉ có thể được đánh dấu bằng logo tùy chỉnh không?
Chúng tôi cung cấp dịch vụ OEM & ODM toàn diện.
Q2: Chiều dài mặt đối mặt của Union Type Flexible Pipe Connectors Stainless Steel là bao nhiêu?
A2: Chiều dài mặt đối mặt tiêu chuẩn bao gồm L130, L152, L203. Chúng tôi cũng chấp nhận các thông số kỹ thuật chiều dài tùy chỉnh theo yêu cầu của bạn.
Q3: Bạn có thể cung cấp bản vẽ của Union Type Flexible Pipe Connectors Stainless Steel?
A3: Vâng, chúng tôi cung cấp các bản vẽ kỹ thuật chi tiết. Xin liên hệ với chúng tôi cho các bản vẽ kết nối ống mềm cụ thể.
Q4: Bạn có thể cung cấp chứng chỉ nào về các kết nối ống linh hoạt loại Liên minh thép không gỉ?
A4: Chúng tôi cung cấp chứng chỉ CE và ISO cho các sản phẩm của chúng tôi.
