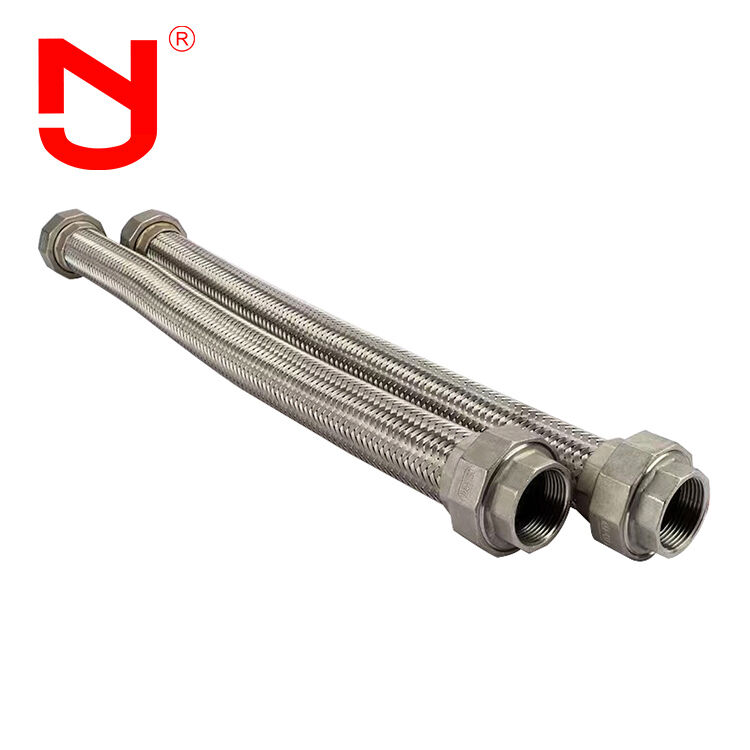

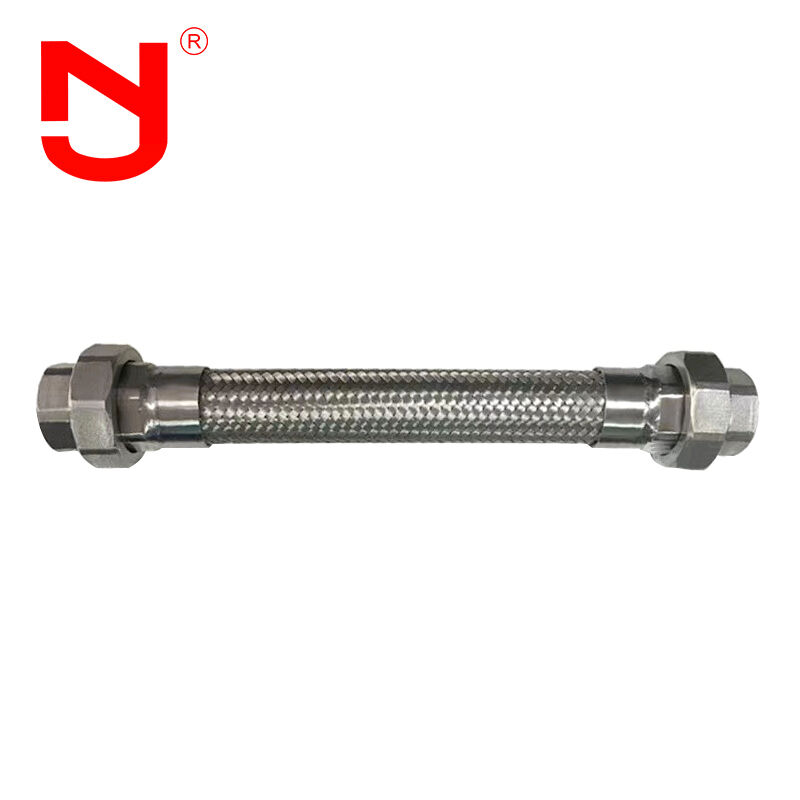

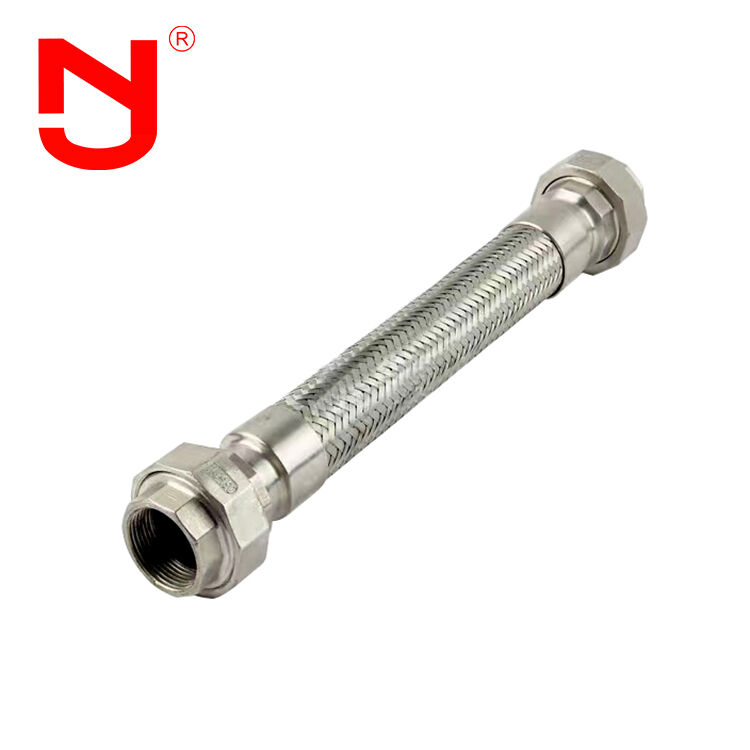

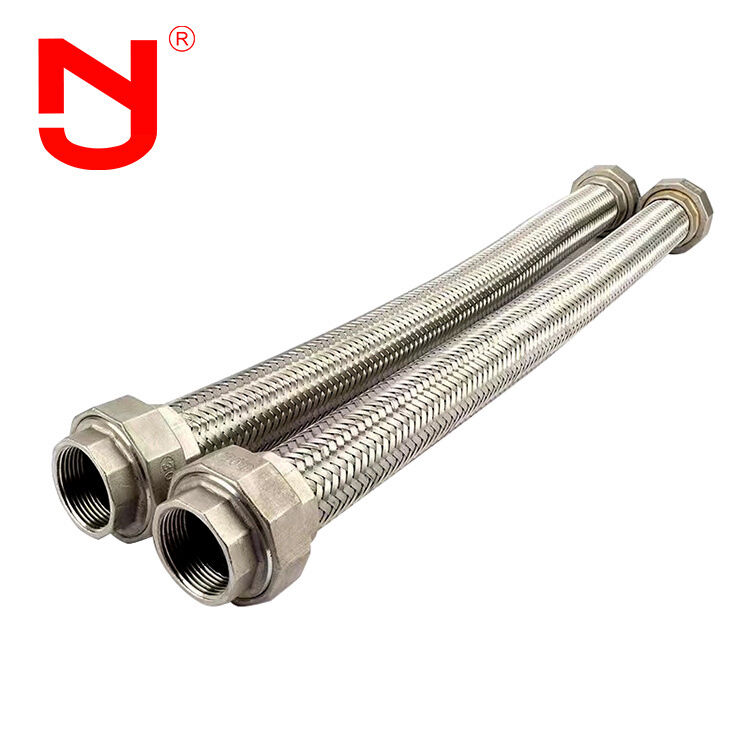

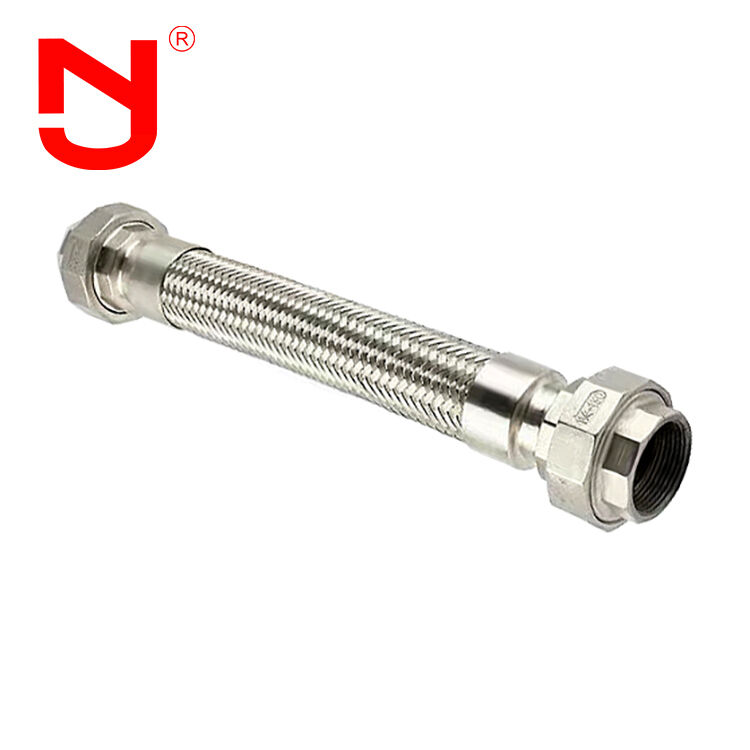

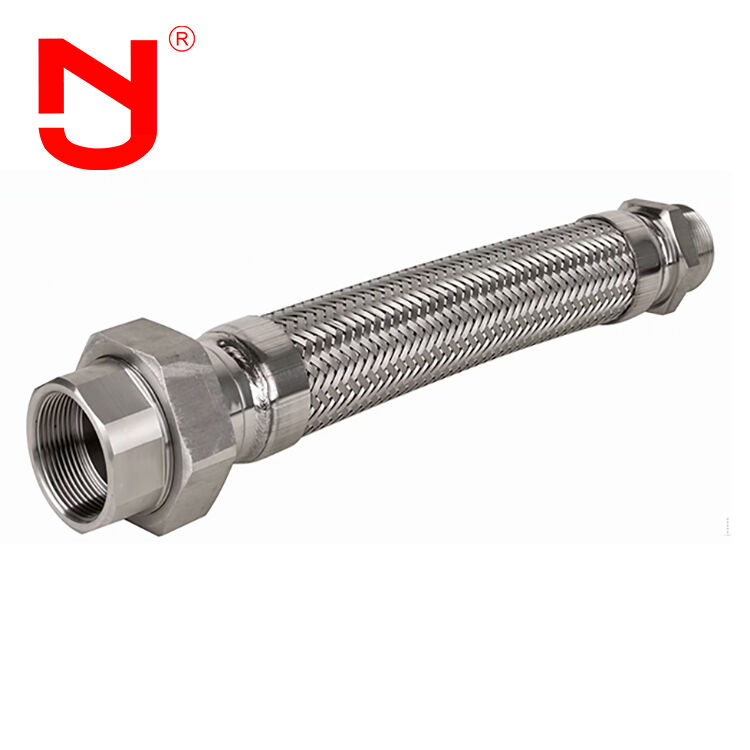

Ống mềm kim loại bện dây loại nối ống thép không gỉ
Ống mềm loại nối ống thép không gỉ được thiết kế với ống bên trong bằng thép không gỉ dạng sóng và gia cố bằng bện thép không gỉ, có các kết nối đầu nối để lắp đặt và tháo gỡ đơn giản. Các ống này được thiết kế để hấp thụ rung động, giãn nở nhiệt và sai lệch trong hệ thống đường ống đồng thời mang lại khả năng chịu áp suất vượt trội, chống ăn mòn và hiệu suất kín đáng tin cậy trong các ứng dụng công nghiệp đòi hỏi khắt khe.
Đặc tính hiệu suất
Thành phần đàn hồi chính của các khớp nối giãn nở linh hoạt của chúng tôi là ống thổi bằng thép không gỉ. Thông qua khả năng giãn nở và uốn cong, các khớp nối này thích ứng với các chuyển động của đường ống theo hướng dọc trục, ngang và góc, cung cấp:
- Hấp thụ biến dạng nhiệt dọc trục, ngang và góc trong đường ống
- Hấp thụ rung động từ thiết bị, giảm thiểu tác động đến đường ống
- Bù đắp cho biến dạng đường ống do hoạt động địa chấn và lún mặt đất
Thông số kỹ thuật
| Đường kính (mm) |
Cấp áp suất (MPa) |
Diện tích ống thổi khả dụng (cm²) |
Đường kính ngoài tối đa (mm) |
Chiều dài (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Quy trình sản xuất
Ống mềm loại nối ống thép không gỉ của chúng tôi được sản xuất để đáp ứng các yêu cầu ứng dụng đa dạng với kỹ thuật chính xác và vật liệu chất lượng.
Thông số kỹ thuật vật liệu:
• Thân ống thổi: Thép không gỉ 304, 316L
• Vật liệu mặt bích: Thép carbon Q235, thép không gỉ 304, 316L
Với hơn 17 năm kinh nghiệm thiết kế trong sản xuất khớp nối giãn nở linh hoạt, khớp nối giãn nở cao su, khớp nối ống thổi kim loại và phụ kiện đường ống công nghiệp, các sản phẩm JINGNING tuân thủ các tiêu chuẩn quốc tế bao gồm GB, ISO, DIN, ANSI, BS, JIS và các yêu cầu tùy chỉnh.
Ưu điểm sản phẩm
- Giá trực tiếp tại nhà máy cạnh tranh
- 17 năm kinh nghiệm sản xuất với 5 năm kinh nghiệm xuất khẩu
- Kiểm tra chất lượng nghiêm ngặt vượt quá tiêu chuẩn ngành
- Cấu hình đế khuôn tùy chỉnh và dịch vụ OEM
- Mẫu sản phẩm miễn phí có sẵn
- Hàng tồn kho lớn để có sẵn ngay lập tức
Ứng dụng công nghiệp
Do tính linh hoạt đặc biệt của chúng, các đầu nối ống mềm của chúng tôi bù đắp hiệu quả cho sự khác biệt về nhiệt độ và các biến dạng khác giữa thiết bị và đường ống. Chúng ngăn chặn sự truyền rung, giảm lực đẩy đường ống lên thiết bị và thích ứng với sự lún không đều của nền móng bể chứa. Các khớp nối giãn nở linh hoạt này được sử dụng rộng rãi trong các lĩnh vực chế biến hóa chất, lọc dầu, phát điện, công nghiệp nhẹ, ứng dụng hạt nhân, luyện kim, máy móc, thiết bị đo đạc, hàng hải và hàng không vũ trụ. Khi các ứng dụng công nghiệp và dân dụng của đường ống điện và nhiệt tiếp tục mở rộng, nhu cầu về các đầu nối ống mềm hiệu suất cao tiếp tục tăng.
Câu hỏi thường gặp
Q1: Ống mềm loại nối ống thép không gỉ có thể được đánh dấu bằng logo tùy chỉnh không?
A1: Có, chúng tôi cung cấp các dịch vụ OEM & ODM toàn diện bao gồm đánh dấu logo tùy chỉnh.
Q2: Chiều dài mặt đối mặt của Ống mềm loại nối ống thép không gỉ là bao nhiêu?
A2: Chiều dài tiêu chuẩn bao gồm L130, L152, L203, với chiều dài tùy chỉnh có sẵn để đáp ứng các yêu cầu cụ thể.
Q3: Bạn có thể cung cấp bản vẽ của Ống mềm loại nối ống thép không gỉ không?
A3: Có, chúng tôi cung cấp bản vẽ kỹ thuật chi tiết. Vui lòng liên hệ với chúng tôi để biết tài liệu cụ thể về đầu nối ống mềm.
Q4: Bạn có thể cung cấp những chứng chỉ nào của Ống mềm thép không gỉ loại khí?
A4: Chúng tôi cung cấp chứng nhận CE và ISO để đảm bảo chất lượng và tuân thủ sản phẩm.
