Nguồn gốc:
Trung Quốc
Hàng hiệu:
JINGNING
Chứng nhận:
CE、ZTC
Số mô hình:
JDZ
Liên hệ với chúng tôi

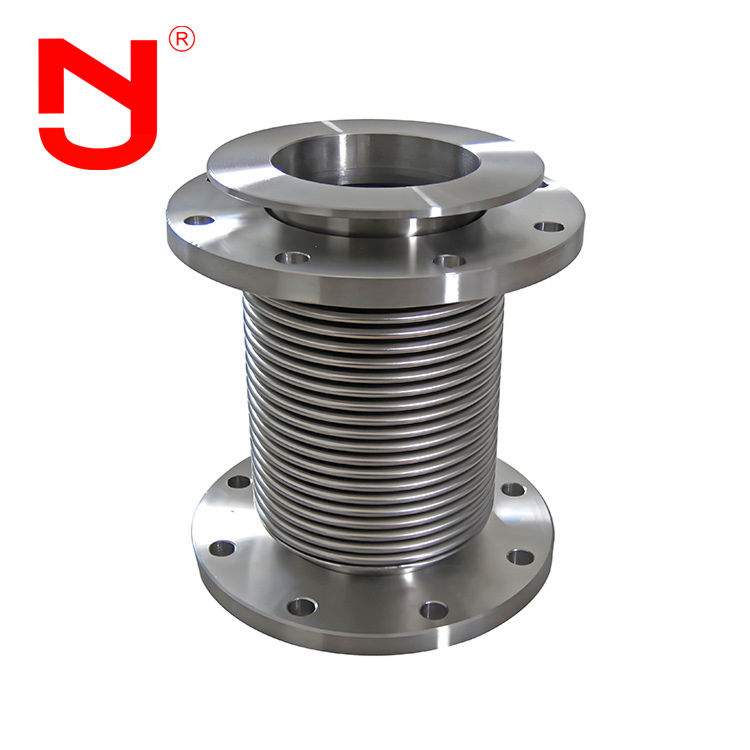

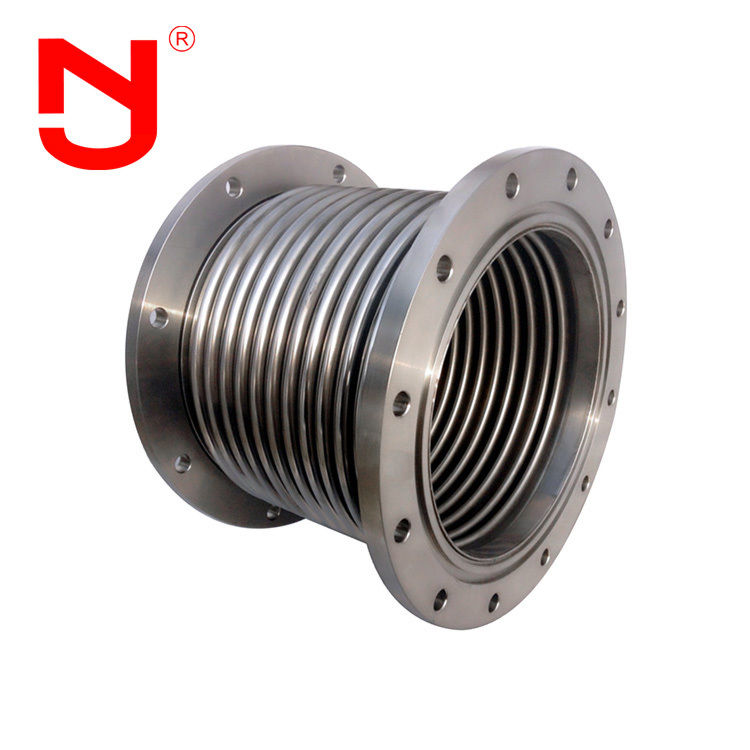

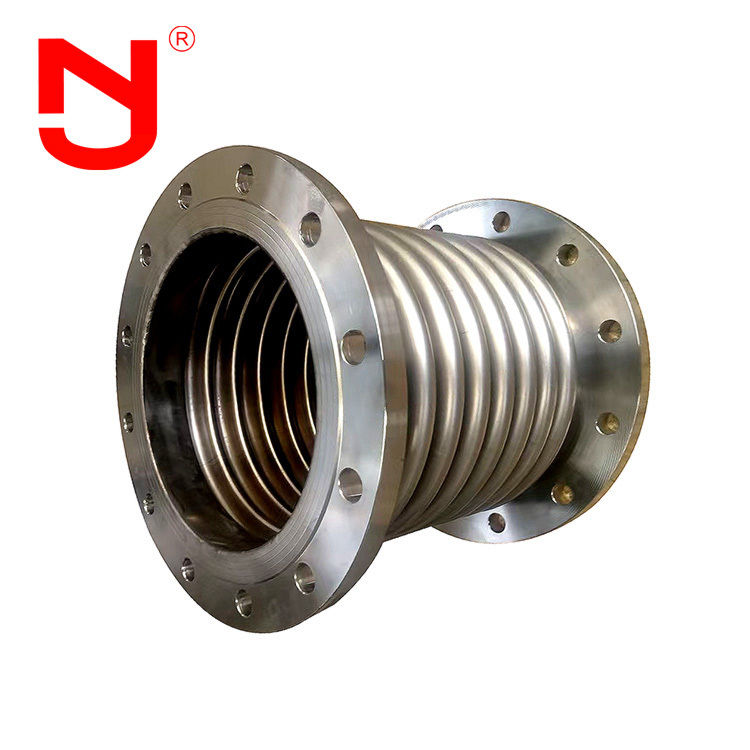

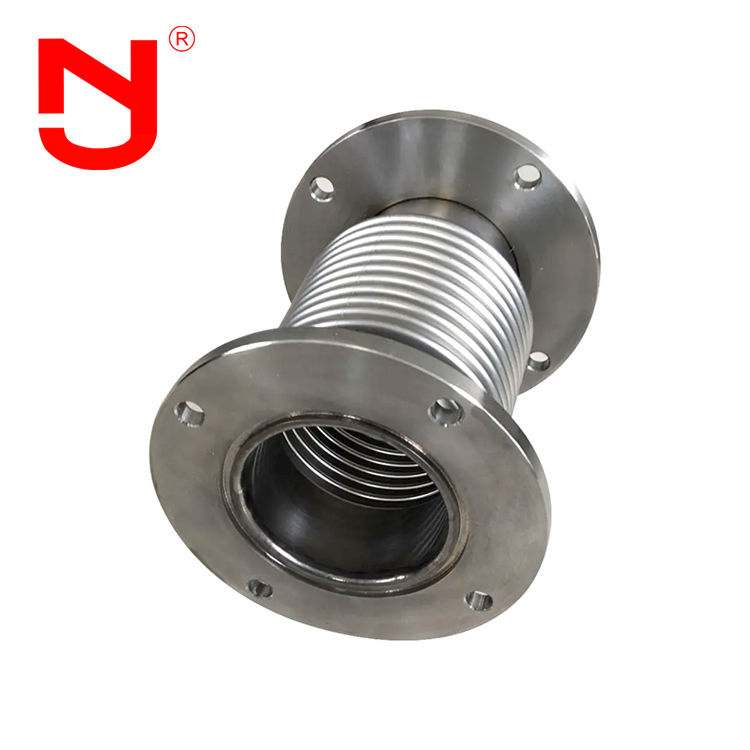

Bellows Type Metal Expansion Joint SS316 Thiết kế nhiệt độ cao của các khớp mở rộng
Thiết kế các khớp mở rộng là một đầu nối linh hoạt, có một luồng kim loại cuộn tròn được làm chủ yếu từ thép không gỉ 316, được thiết kế đặc biệt để hấp thụ chuyển động một cách an toàn (nâng nhiệt,rung động) và chứa áp suất trong hệ thống đường ống hoặc ống dẫn hoạt động ở nhiệt độ cao đáng kểThiết kế của nó nghiêm ngặt giải thích cho sức mạnh vật liệu giảm, tăng trưởng nhiệt, và các hiệu ứng lâu dài tiềm năng (nhập, mệt mỏi) vốn có trong dịch vụ nhiệt độ cao.
Hiệu suất thiết kế các khớp mở rộng
Các yếu tố đàn hồi chính củabtiếp theo là mở rộngThông qua sự mở rộng và uốn cong của khí cầu, khớp mở rộng linh hoạt bù đắp đường ống theo hướng trục, chéo và góc.Nâng caocó thể đóng các vai trò sau:
1Thiết kế của mở rộng nối trục, chéo và góc biến dạng nhiệt của đường ống.
2Thiết kế các khớp mở rộng có thể hấp thụ rung động thiết bị và giảm ảnh hưởng của rung động thiết bị trên đường ống.
3Thiết kế các khớp mở rộng có thể hấp thụ biến dạng đường ống do động đất và lụt đất.
Các thông số kỹ thuật của thiết kế các khớp mở rộng
|
Chiều kính (mm)
|
Độ áp suất |
Vùng đất có sẵn (cm2)
|
Kích thước tối đa của đường kính bên ngoài
|
Chiều dài |
|||
|
1.0 |
1.6 |
2.5 |
Phân
|
Bơm
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
Thiết kế các khớp mở rộng chi tiết cho thấy
Quá trình sản xuất thiết kế các khớp mở rộng
Bạn có biết làm thế nào là một thiết kế chất lượng cao của khớp mở rộng Được chưa? Hãy thử với JINGNING.
Thiết kế của các khớp mở rộng có thể được xử lý thành các loại khác nhau theo nhu cầu khác nhau
Jingning có hơn 17 năm kinh nghiệm thiết kế trong sản xuất nối mở rộng linh hoạt, nối mở rộng cao su, nối bóng kim loại, nối tháo rời,ống dẫn và các phụ kiện ống công nghiệp khác. Btiếp theo là mở rộngđáp ứng các tiêu chuẩn quốc tế như GB, ISO, DIN, ANSI, BS, JIS và các yêu cầu đặc biệt của khách hàng.
Thiết kế các khớp mở rộng
1Thiết kế các khớp mở rộng là giá xuất xưởng
217 năm kinh nghiệm sản xuất, 5 năm kinh nghiệm xuất khẩu
3. Btiếp theo là mở rộngcó kiểm tra chất lượng nghiêm ngặt, và chất lượng vượt xa tiêu chuẩn ngành.
4Các đặc điểm kỹ thuật khác nhau của btiếp theo là mở rộngtùy chỉnh cơ sở khuôn và OEM
5. Tự do btiếp theo là mở rộngmẫu
6. Kho dự trữ lớn của btiếp theo là mở rộng
Thiết kế các khớp mở rộngứng dụng
Do tính linh hoạt của nó, btiếp theo là mở rộngcó thể bù đắp biến dạng nhiệt độ khác nhau hoặc biến dạng khác giữa thiết bị và đường ống, ngăn ngừa rung động, giảm lực đẩy của đường ống trên thiết bị,và thích nghi với sự giải quyết không đồng đều của nền tảng bể dầu. Các luồng mở rộng có thể được sử dụng rộng rãi trong ngành công nghiệp hóa học, lọc dầu, điện, công nghiệp nhẹ, năng lượng nguyên tử, luyện kim, máy móc, dụng cụ, tàu, hàng không vũ trụ và các bộ phận khác.Với ứng dụng rộng rãi của đường ống dẫn điện và đường ống dẫn nhiệt trong lĩnh vực công nghiệp và dân sự, các yêu cầu của luồng bơm mở rộng là cao hơn và cao hơn.
Câu hỏi thường gặp
Q1:Có thể thiết kế các khớp mở rộng được đánh dấu bằng logo tùy chỉnh?
A1:Vâng, nó có thể được đánh dấu bằng logo của bạn. Chúng tôi có thể cung cấp dịch vụ OEM & ODM.
Q2:Chiều dài mặt đối mặt của thiết kế các khớp mở rộng là bao nhiêu?
A2:Chiều dài mặt đối mặt có thể là L130, L152, L203... chúng tôi cũng có thể chấp nhận chiều dài tùy chỉnh theo yêu cầu của bạn.
Q3:Bạn có thể cung cấp bản vẽ của thiết kế của khớp mở rộng?
A3:Vâng, chúng tôi có thể cung cấp bản vẽ cho bạn. Xin liên hệ với chúng tôi để có được bản vẽ của btiếp theo là mở rộng.
Q4:Chứng chỉ nào về thiết kế các khớp mở rộng Anh có thể cung cấp cho tôi không?
A4:Chúng tôi có thể cung cấp chứng chỉ CE, ISO.
Q5:Chúng ta có thể lấy mẫu thiết kế của các khớp mở rộng không?
A5:Vâng, chúng tôi có thể cung cấp các mẫu để bạn kiểm tra chất lượng.
