Mặt bích khớp nối giãn nở SS316 Mặt bích nổi chịu lực cao
Mặt bích khớp nối giãn nở là một bộ phận ống thổi kim loại được lắp ráp sẵn với các mặt bích bằng thép không gỉ 316 (SS316) tích hợp, có thiết kế "nổi". Điều này cho phép điều chỉnh góc nhỏ trong quá trình lắp đặt để bù đắp cho sự sai lệch của đường ống, đồng thời mang lại khả năng chống ăn mòn cao (đặc biệt là đối với clorua) và khả năng chịu nhiệt độ cao liên tục (thường là ≤760°C/1400°F) để hấp thụ sự giãn nở nhiệt, rung động và chuyển động trong hệ thống đường ống có áp suất.
Mặt bích khớp nối giãn nở có các đặc điểm sau:
Có tính đến những ưu điểm của sản phẩm này, tuổi thọ của nó vượt xa tuổi thọ của các loại ống mềm hơi nước hiện có. Việc sử dụng lâu dài không cần thay thế, làm giảm đáng kể chi phí sử dụng, cải thiện hiệu quả, đồng thời tiết kiệm và thiết thực.
Thông số kỹ thuật củaKhớp nối giãn nở kim loại
|
Đường kính (mm)
|
Cấp áp suất |
Diện tích có sẵn của ống thổi (c㎡)
|
Kích thước tối đa của đường kính ngoài
|
Chiều dài |
|||
|
1.0 |
1.6 |
2.5 |
Mặt bích
|
Ống
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|

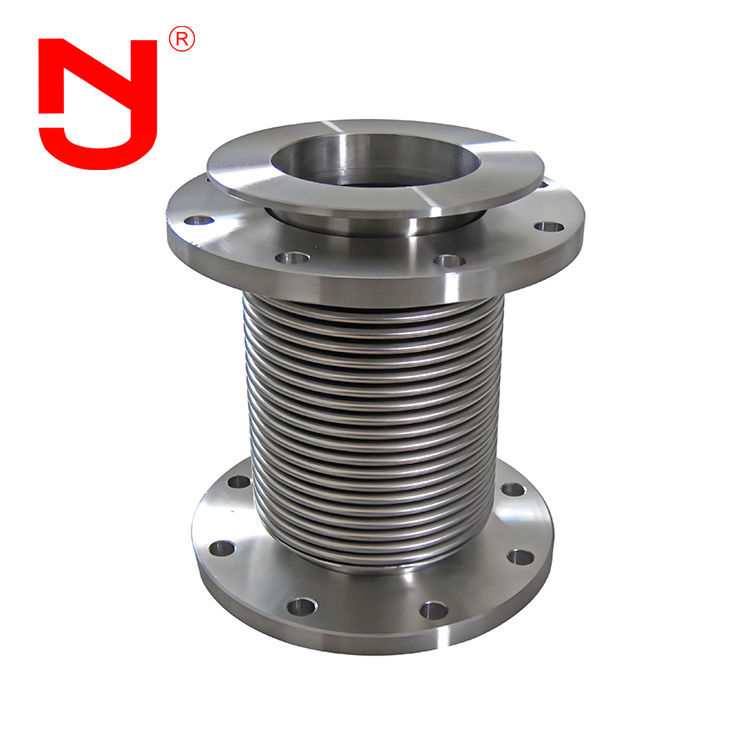

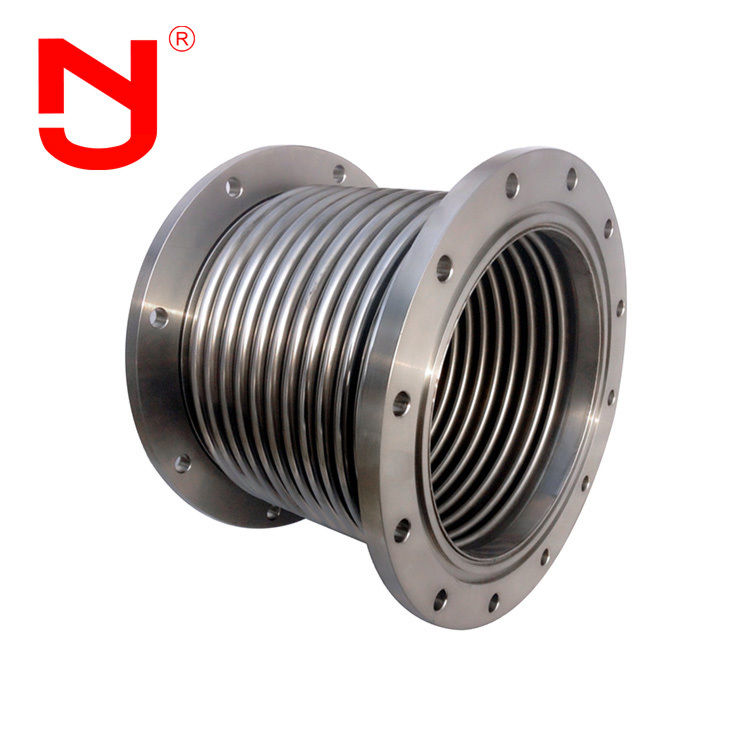

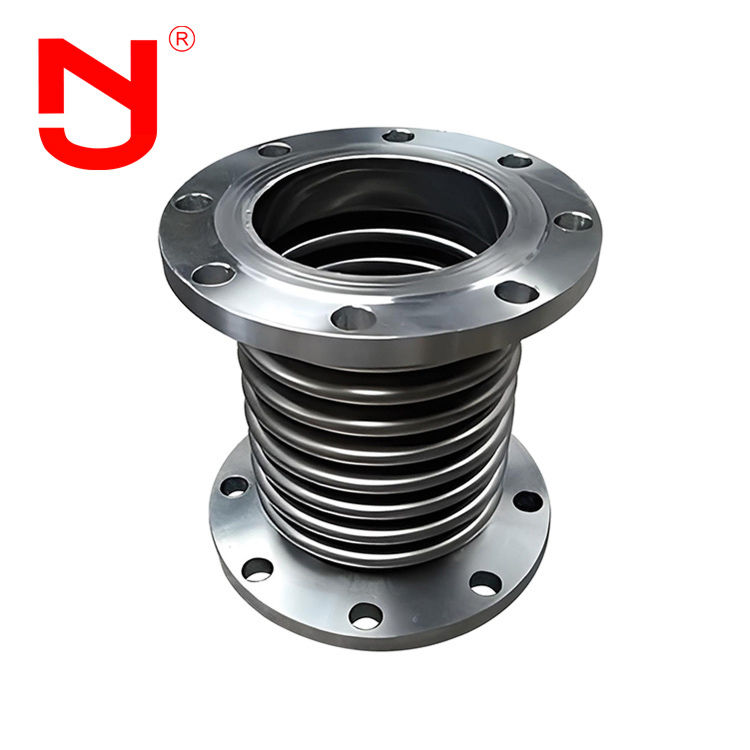

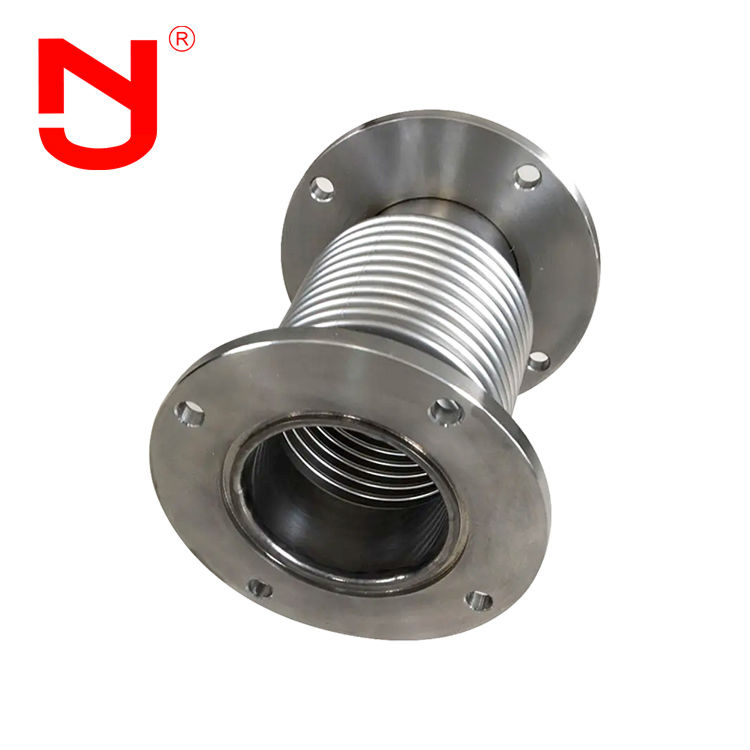

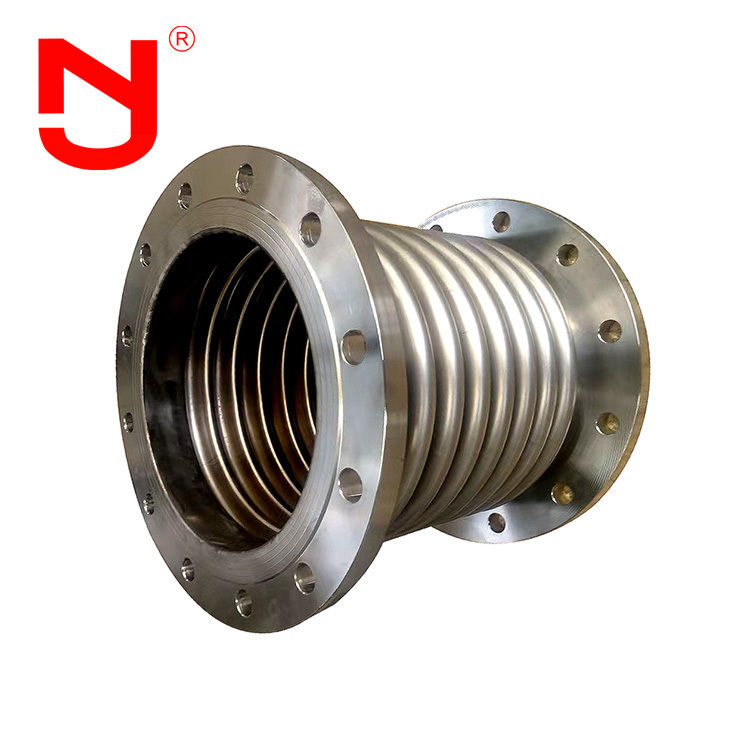

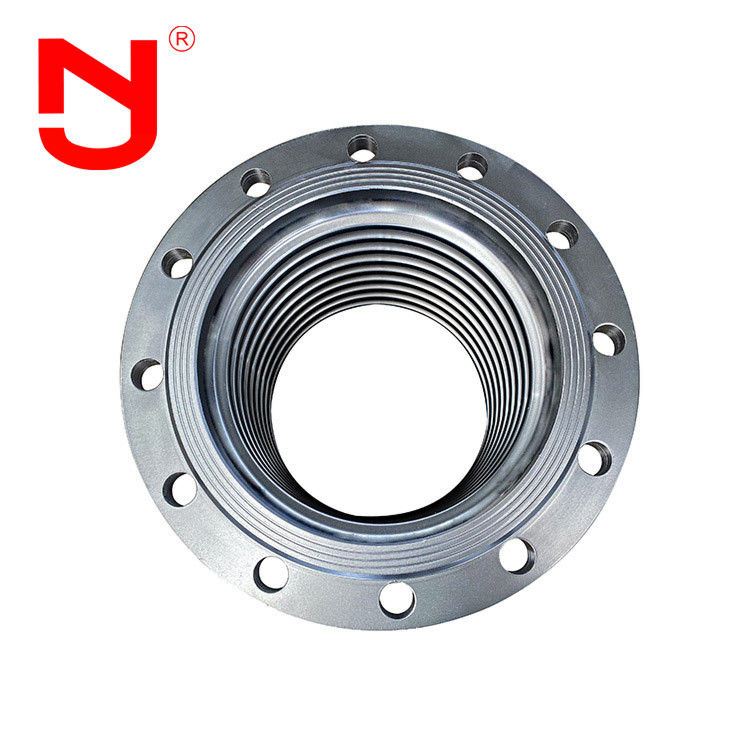

Mặt bích khớp nối giãn nở chi tiết hiển thị
Quy trình sản xuất Mặt bích khớp nối giãn nở
Bạn có biết Mặt bích khớp nối giãn nở chất lượng cao được tạo ra như thế nào không? Hãy cùng JINGNING tìm hiểu nhé.
Khớp nối giãn nở linh hoạt lót Ptfe có thể được chế tạo thành các loại khác nhau theo các nhu cầu khác nhau
Jingning có hơn 17 năm kinh nghiệm thiết kế trong sản xuất khớp nối giãn nở linh hoạt, khớp nối giãn nở cao su, khớp nối ống thổi kim loại, khớp nối tháo rời, đường ống và các phụ kiện đường ống công nghiệp khác. Ống bellows expansion đáp ứng các tiêu chuẩn quốc tế như GB, ISO, DIN, ANSI, BS, JIS và các yêu cầu đặc biệt của khách hàng.
Ưu điểm của Khớp nối giãn nở linh hoạt lót Ptfe
1. Khớp nối giãn nở linh hoạt lót Ptfe là giá xuất xưởng
2. 17 năm kinh nghiệm sản xuất, 5 năm kinh nghiệm xuất khẩu
3. Ống bellows expansion có kiểm tra chất lượng nghiêm ngặt và chất lượng vượt xa tiêu chuẩn ngành.
4. Tùy chỉnh cơ sở khuôn và OEM của bellows expansion với nhiều thông số kỹ thuật khác nhau
5. Mẫu bellows expansion miễn phí
6. Hàng tồn kho lớn của bellows expansion
Khớp nối giãn nở linh hoạt lót Ptfe ứng dụng
Do tính linh hoạt của nó, Khớp nối giãn nở linh hoạt lót Ptfe có thể bù đắp cho sự biến dạng chênh lệch nhiệt độ hoặc các biến dạng khác giữa thiết bị và đường ống, ngăn ngừa rung động, giảm lực đẩy của đường ống lên thiết bị và thích ứng với sự lún không đều của nền móng bồn chứa dầu. Khớp nối giãn nở linh hoạt lót Ptfe có thể được sử dụng rộng rãi trong ngành hóa chất, lọc dầu, điện, công nghiệp nhẹ, năng lượng nguyên tử, luyện kim, máy móc, dụng cụ, tàu thủy, hàng không vũ trụ và các bộ phận khác. Với việc ứng dụng rộng rãi đường ống điện và đường ống nhiệt trong lĩnh vực công nghiệp và dân dụng, yêu cầu về ống thổi giãn nở ngày càng cao.
Câu hỏi thường gặp
Q1:Khớp nối giãn nở linh hoạt lót Ptfe có thể được đánh dấu bằng logo tùy chỉnh không?
A1:Có, nó có thể được đánh dấu bằng logo của bạn. Chúng tôi có thể cung cấp dịch vụ OEM&ODM.
Q2:Chiều dài mặt đối mặt của Khớp nối giãn nở linh hoạt lót Ptfe là bao nhiêu?
A2:Chiều dài mặt đối mặt có thể là L130, L152, L203... Chúng tôi cũng có thể chấp nhận chiều dài tùy chỉnh theo yêu cầu của bạn.
Q3:Bạn có thể cung cấp bản vẽ của Khớp nối giãn nở linh hoạt lót Ptfe không?
A3:Có, chúng tôi có thể cung cấp bản vẽ cho bạn. Vui lòng liên hệ với chúng tôi để nhận bản vẽ của bellows expansion.
Q4:Bạn có thể cung cấp những chứng chỉ nào của Khớp nối giãn nở linh hoạt lót Ptfe? A4:
Chúng tôi có thể cung cấp chứng chỉ CE, ISO.Q5:
Chúng ta có thể lấy mẫu Khớp nối giãn nở linh hoạt lót Ptfe không?A5:
Có, chúng tôi có thể cung cấp mẫu để bạn kiểm tra chất lượng.
