Flanged Expansion Joint Ansi Double Sphere cao su linh hoạt
Thiết kế quả bóng kép làm tăng chiều dài của khớp cao su. Tăng khối lượng bù đắp. Nước lạnh đặc biệt. Nước nóng. Không khí nén. Khí tự nhiên v.v., thiết kế độc đáo.Cấu trúc mới và hiệu suất niêm phong tốt giải quyết sự bùng nổ và hư hỏng của thiết bị kết nối đường ống bằng cách mở rộng nhiệt và co lại lạnh, có hiệu quả cải thiện tuổi thọ của đường ống và bảo vệ thiết bị.Kết nối mềm cao su hình quả bóng kép. Lưỡi miệng hấp thụ sốc hình cầu kép, thông số kỹ thuật khớp: DN25-DN600, phạm vi ứng dụng: axit. kiềm. ăn mòn. Dầu. Nước nóng. Nước lạnh. Không khí nén. Khí tự nhiên nén, vv
Đặc điểm hiệu suất củaKhớp mở rộng sườn
Cao su hình cầu kép exexpansion jthuốc mỡcung cấp hiệu suất, độ tin cậy và tuổi thọ cực cao, do đó cải thiện an toàn nhà máy và tính toàn vẹn cơ học của thiết bị.Do việc đưa các sản phẩm được thiết kế đặc biệt vào hệ thống đường ống cứng,Khớp emở rộngcó khả năng:
1Giảm tiếng ồn cơ khí
2. Trả thù cho sự kỳ dị
3. Loại bỏ điện phân giữa các kim loại khác nhau
Dữ liệu kỹ thuật củaKhớp mở rộng sườn
|
Dữ liệu chính củaKhớp mở rộng cao su hình cầu kép |
||||||
| Chiều kính danh nghĩa ((DN)) | Chiều dài | Di chuyển trục ((mm) | Di chuyển ngang | góc uốn | ||
| mm | inch | mm | Thêm | Nén | mm | (a1 + a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15° |
Lưu ý: 1. Các yêu cầu đặc biệt của ghép mở rộng flanged có thể được tùy chỉnh theo bản vẽ của người dùng. Tiêu chuẩn flange là GB / t9115.1-2000.BSEN, NF, en, JIS, ISO, v.v.) có thể được lựa chọn để sản xuất.khớp mở rộng bằng vòmcó thể được sử dụng như cao su tự nhiên, EPDM, cao su clo, cao su butyl, cao su butadien, cao su fluoro, vv khikhớp mở rộng bằng vòm trên DN200 được sử dụng để cung cấp nước treo, đường ống dẫn phải có hỗ trợ cố định hoặc hỗ trợ cố định, nếu khôngkhớp mở rộng bằng vòmphải được lắp đặt với thiết bị chống ngã.

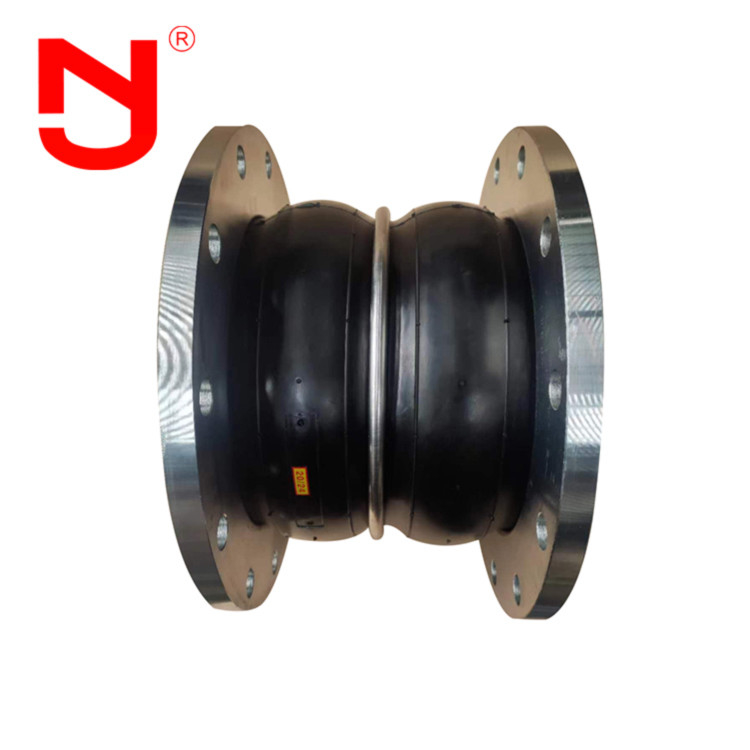

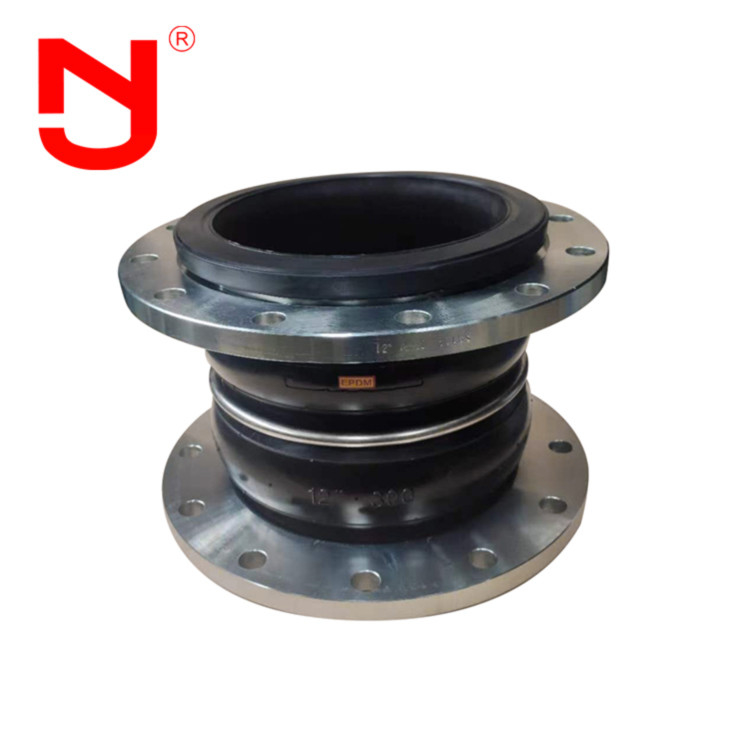

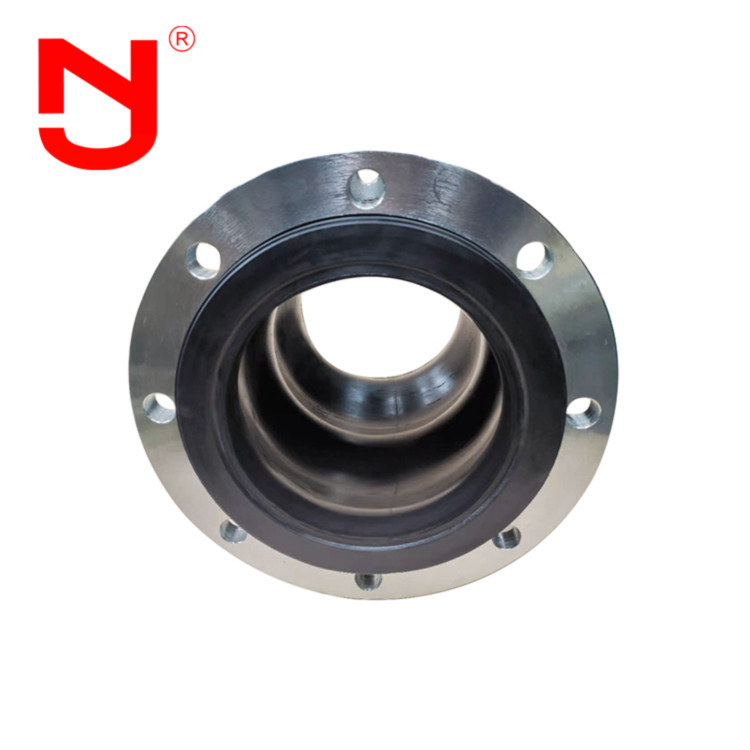

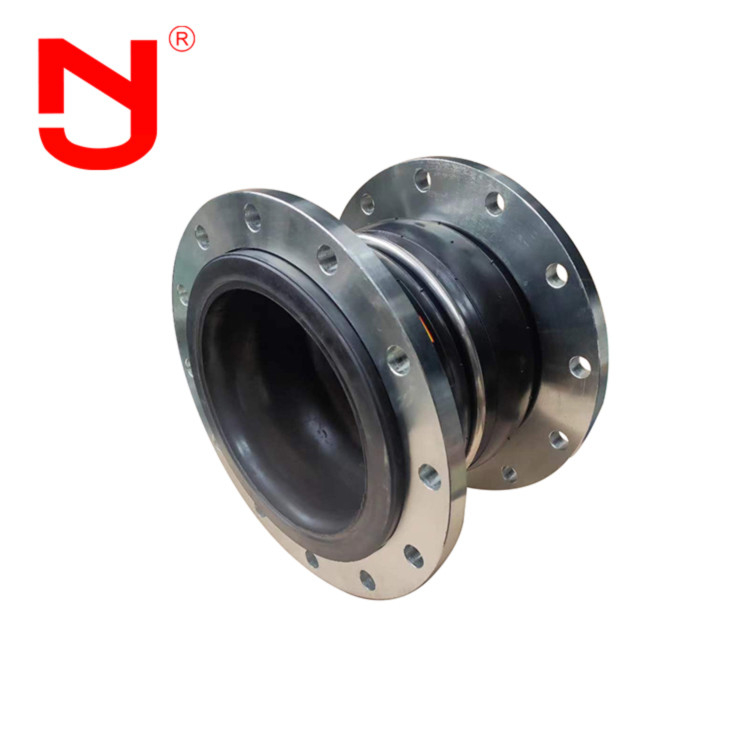

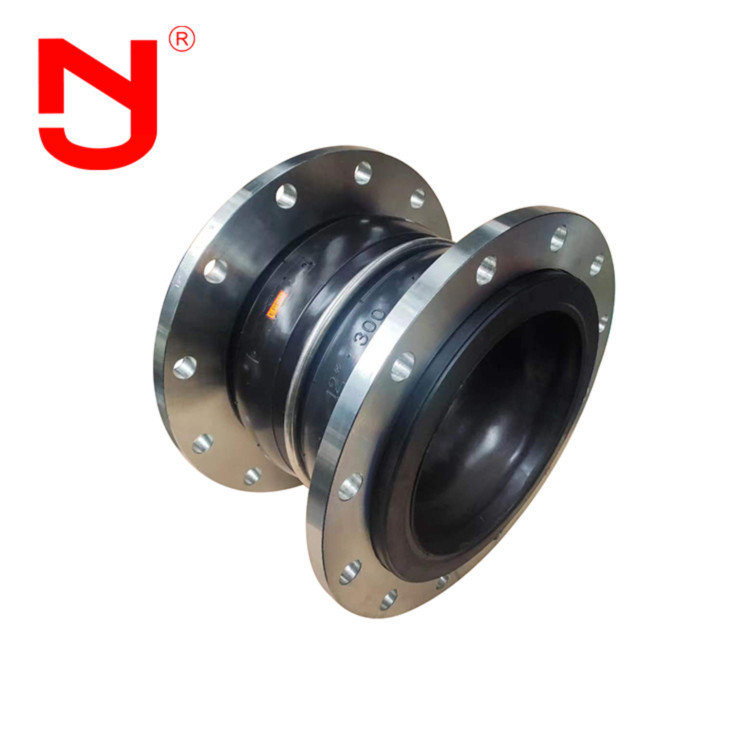

Khớp mở rộng sườn chi tiết cho thấy
Khớp mở rộng sườnDòng sản xuất
Anh có biết mộtKhớp mở rộng sườnHãy thử với JINGNING.
Nó rất quan trọng để chọn đúngdầumở rộng, để hiểu sự tương thích của môi trường và vật liệu được chọn củadầumở rộng, phạm vi nhiệt độ đầy đủ, áp suất đầy đủ và chân không đầy đủ, số lượng chuyển động cần thiết, và kích thước giữa các sườn ống.Các kỹ sư ứng dụng của JINGNING có thể giúp xác địnhdầumở rộngcho mọi ứng dụng.
Khớp mở rộng sườn ứng dụng
Khớp mở rộng sườnđược sử dụng rộng rãi trong các hệ thống đường ống khác nhau, chẳng hạn như kết nối jdầumở rộngvới máy bơm và van, thiết bị chữa cháy và đường ống có rung động lớn.Double sphere ruber exexpansion jthuốc mỡchủ yếu được sử dụng để nâng nước và nước thải từ xa và vận chuyển, cung cấp nước và làm mát nước lưu thông của nhà máy điện nhiệt, vận chuyển đường ống của ngành công nghiệp luyện kim,nước ngưng tụ, công nghiệp hóa chất, làm mát và pha loãng của ngành hóa dầu và kết nối linh hoạt giữa đường ống đường dài và đường ống đường ngắn trong các ngành công nghiệp khác.quên sphere ruber exexpansion jthuốc mỡcó độ bền mòn cao, jdầumở rộngcũng phù hợp với tất cả các ngành công nghiệp hạt và bột và khí nhiệt độ thấp.
Câu hỏi thường gặp
Q1: gói củaVòng mở rộng?
A1: Bao bì là hộp bìa và vỏ gỗ nhựa mạnh mẽ.
Q2: MOQ củaKhớp mở rộng sườn?
Chúng tôi có thể cung cấp bất kỳ số lượng nào theo yêu cầu của bạn.
Q3: Chiều dài mặt đối mặt là bao nhiêuKhớp mở rộng sườn?
A3: Chiều dài mặt đối mặt có thể là L130, L152, L203... Chúng tôi cũng có thể chấp nhận chiều dài tùy chỉnh theo yêu cầu của bạn.
Q4: Vật liệu của miếng kẹp (vòng giữ) là gì?
A4: Vật liệu của vòm có thể là thép carbon, thép không gỉ và sắt ductile.
