Nguồn gốc:
Trung Quốc
Hàng hiệu:
JINGNING
Chứng nhận:
CE
Số mô hình:
RFJY
Liên hệ với chúng tôi

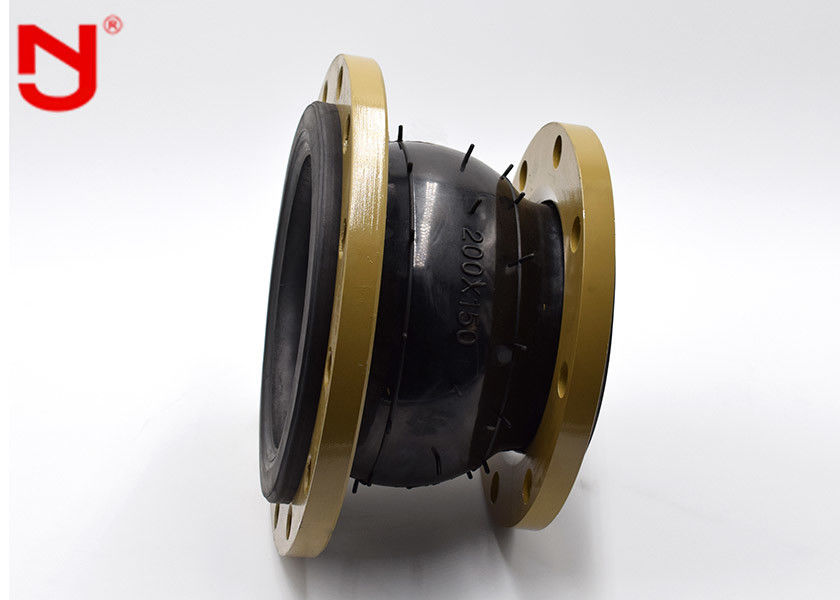

Ống thổi cao su dẻo hình cầu đơn cho đường ống ở nhiệt độ cao
Ống thổi cao su dẻo là loại có độ đàn hồi cao, độ kín khí cao, khả năng chịu lực và chịu thời tiết ở mức trung bình.khớp nối ống.Sản phẩm này tận dụng tính đàn hồi của cao su, độ kín khí cao, độ bền trung bình, khả năng chống thời tiết và khả năng chống bức xạ, v.v.
Thông số kỹ thuật của Khớp nối cao su dẻo mặt bích
| Danh sách vật liệu | ||
| Không. | Tên | Nguyên liệu |
| 1 | Lớp cao su bên ngoài | IIR, CR, EPDM, NR, NBR |
| 2 | lớp cao su bên trong | IIR, CR, EPDM, NR, NBR |
| 3 | lớp khung | Vải dây polyester |
| 4 | mặt bích | Q235 304 316L |
| 5 | vòng gia cố | vòng hạt |
| sự chỉ rõ | DN50~300 | DN350~600 |
| Áp suất làm việc (MPa) | 0,25~1,6 | |
| Áp suất nổ (MPa) | ≤4,8 | |
| Chân không (KPa) | 53.3(400) | 44,9(350) |
| Nhiệt độ (℃) | -20~+115(đối với điều kiện đặc biệt -30~+250) | |
| phương tiện áp dụng | Không khí, khí nén, nước, nước biển, nước nóng, dầu, axit-bazơ, v.v. | |
| DN(lớn)×DN(nhỏ) | Chiều dài | trục dịch chuyển (sự mở rộng) |
trục dịch chuyển (nén) |
Xuyên tâm dịch chuyển |
làm chệch hướng góc |
| (a1+a2)° | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35° |
| 50×40 | 180 | 15 | 18 | 45 | 35° |
| 65×32 | 180 | 15 | 18 | 45 | 35° |
| 65×40 | 180 | 15 | 18 | 45 | 35° |
| 65×50 | 180 | 15 | 18 | 45 | 35° |
| 80×32 | 220 | 15 | 18 | 45 | 35° |
| 80×50 | 180 | 20 | 30 | 45 | 35° |
| 80×65 | 180 | 20 | 30 | 45 | 35° |
| 100×40 | 220 | 20 | 30 | 45 | 35° |
| 100×50 | 180 | 20 | 30 | 45 | 35° |
| 100×65 | 180 | 22 | 30 | 45 | 35° |
| 100×80 | 180 | 22 | 30 | 45 | 35° |
| 125×50 | 220 | 22 | 30 | 45 | 35° |
| 125×65 | 180 | 22 | 30 | 45 | 35° |
| 125×80 | 180 | 22 | 30 | 45 | 35° |
| 125×100 | 200 | 22 | 30 | 45 | 35° |
| 150×50 | 240 | 22 | 30 | 45 | 35° |
| 150×65 | 200 | 22 | 30 | 45 | 35° |
| 150×80 | 180 | 22 | 30 | 45 | 35° |
| 150×100 | 200 | 22 | 30 | 45 | 35° |
| 150×125 | 200 | 22 | 30 | 45 | 35° |
| 200×80 | 260 | 22 | 30 | 45 | 35° |
| 200×100 | 200 | 25 | 35 | 40 | 30° |
| 200×125 | 220 | 25 | 35 | 40 | 30° |
| 200×150 | 200 | 25 | 35 | 40 | 30° |
| 250×100 | 260 | 25 | 35 | 40 | 30° |
| 250×125 | 220 | 25 | 35 | 40 | 30° |
| 250×150 | 220 | 25 | 35 | 40 | 30° |
| 250×200 | 220 | 25 | 35 | 40 | 30° |
| 300×125 | 260 | 25 | 35 | 40 | 30° |
| 300×150 | 220 | 25 | 35 | 40 | 30° |
| 300×200 | 220 | 25 | 35 | 40 | 30° |
| 300×250 | 220 | 25 | 35 | 40 | 30° |
| 350×200 | 230 | 28 | 38 | 35 | 26° |
| 350×250 | 230 | 28 | 38 | 35 | 26° |
| 350×300 | 230 | 25 | 38 | 40 | 26° |
| 400×200 | 230 | 25 | 38 | 40 | 26° |
| 400×250 | 240 | 28 | 38 | 35 | 26° |
| 400×300 | 240 | 28 | 38 | 35 | 26° |
| 400×350 | 260 hoặc | 28 | 38 | 35 | 26° |
| 285 | |||||
| 450×250 | 280 | 28 | 38 | 35 | 26° |
| 450×300 | 240 | 28 | 38 | 35 | 26° |
| 450×350 | 240 | 28 | 38 | 35 | 26° |
| 450×400 | 240 | 28 | 38 | 35 | 26° |
| 500×250 | 280 | 28 | 38 | 35 | 26° |
| 500×300 | 280 | 28 | 38 | 35 | 26° |
| 500×350 | 240 | 28 | 38 | 35 | 26° |
| 500×400 | 230 | 28 | 38 | 35 | 26° |
| 500×450 | 240 | 28 | 38 | 35 | 26° |
| 600×400 | 240 | 28 | 38 | 35 | 26° |
| 600×450 | 240 | 28 | 38 | 35 | 26° |
| 600×500 | 240 | 28 | 38 | 35 | 26° |
