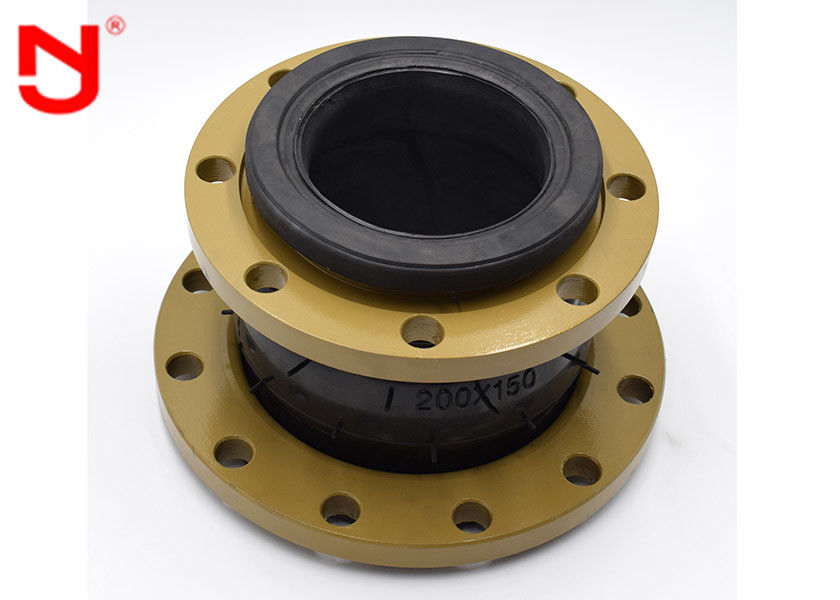

Khớp mở rộng cao su dẻo mặt bích DIN DN50 - DN1200
Khe co giãn cao su linh hoạt có bích với bên trong liền mạch và khả năng chịu nhiệt độ cao được phát triển bởi công ty chúng tôi có thể ngăn môi trường ăn mòn ăn mòn thành bên trong hiệu quả hơn trong đường ống chịu nhiệt độ cao, kháng axit và kiềm và kháng dầu.
Giới thiệu Khe co giãn cao su dẻo có bích
Mô hình tiện ích liên quan đến khớp nối cao su lệch tâm linh hoạt, có thể giải quyết vấn đề về kích thước khác nhau khi kết nối ống kim loại, có chức năng hấp thụ xung kích và giảm tiếng ồn, đồng thời có thể tiết kiệm các bộ phận lắp đặt của đường ống và tiết kiệm Giá cả.Mô hình tiện ích được cấu tạo bởi lớp cao su bên trong, lớp gia cố bằng vải, lớp cao su ở giữa, lớp cao su bên ngoài, phần gia cố cuối, vòng kim loại hoặc vòng dây thép, mặt bích kim loại hoặc khớp di động song song.
Thông số kỹ thuật của Khe co giãn cao su dẻo có mặt bích
| Danh sách vật liệu | ||
| Không. | Tên | Vật chất |
| 1 | Lớp cao su bên ngoài | IIR, CR, EPDM, NR, NBR |
| 2 | Lớp cao su bên trong | IIR, CR, EPDM, NR, NBR |
| 3 | Lớp khung | Vải dây polyester |
| 4 | Mặt bích | Q235 304 316L |
| 5 | Vòng gia cố | Vòng hạt |
| sự chỉ rõ | DN50 ~ 300 | DN350 ~ 600 |
| Áp suất làm việc (MPa) | 0,25 ~ 1,6 | |
| Áp suất bùng nổ (MPa) | ≤4,8 | |
| Chân không (KPa) | 53,3 (400) | 44,9 (350) |
| Nhiệt độ (℃) | -20 ~ + 115 (đối với điều kiện đặc biệt -30 ~ + 250) | |
| Phương tiện áp dụng | Không khí, khí nén, nước, nước biển, nước nóng, dầu, axit-bazơ, v.v. | |
| DN (lớn) × DN (nhỏ) | Chiều dài | Trục sự dời chỗ (sự mở rộng) |
Trục sự dời chỗ (nén) |
Xuyên tâm sự dời chỗ |
Chệch hướng góc |
| (a1 + a2) ° | |||||
| 50 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 50 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 50 | 180 | 15 | 18 | 45 | 35 ° |
| 80 × 32 | 220 | 15 | 18 | 45 | 35 ° |
| 80 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 80 × 65 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 40 | 220 | 20 | 30 | 45 | 35 ° |
| 100 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 100 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 50 | 220 | 22 | 30 | 45 | 35 ° |
| 125 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 50 | 240 | 22 | 30 | 45 | 35 ° |
| 150 × 65 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 150 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 125 | 200 | 22 | 30 | 45 | 35 ° |
| 200 × 80 | 260 | 22 | 30 | 45 | 35 ° |
| 200 × 100 | 200 | 25 | 35 | 40 | 30 ° |
| 200 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 200 × 150 | 200 | 25 | 35 | 40 | 30 ° |
| 250 × 100 | 260 | 25 | 35 | 40 | 30 ° |
| 250 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 125 | 260 | 25 | 35 | 40 | 30 ° |
| 300 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 250 | 220 | 25 | 35 | 40 | 30 ° |
| 350 × 200 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 250 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 300 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 200 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 250 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 350 | 260 hoặc | 28 | 38 | 35 | 26 ° |
| 285 | |||||
| 450 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 450 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 300 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 400 | 230 | 28 | 38 | 35 | 26 ° |
| 500 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 500 | 240 | 28 | 38 | 35 | 26 ° |
