Nguồn gốc:
Trung Quốc
Hàng hiệu:
JINGNING
Chứng nhận:
CE
Số mô hình:
RFJY
Liên hệ với chúng tôi
Khớp cao su giảm tốc đồng tâm hay còn gọi là khớp giảm chấn, khe co giãn, họng giảm chấn và khớp mềm.Mô hình tiện ích là một khớp nối linh hoạt của một ống kim loại, bao gồm một quả bóng cao su, một mặt bích kim loại rời với lớp cao su bên trong, gia cố bằng dây nylon và lớp cao su bên ngoài.Hiện tại, liên doanh áp dụng công nghệ sản xuất tiên tiến.Lớp bên trong ở trạng thái áp suất cao trong quá trình sản xuất.Dây nylon được kết hợp tốt với lớp cao su.Áp lực làm việc cao, và chất lượng tốt hơn so với khớp nối cao su dẻo thông thường.Khớp nối cao su giảm tốc đồng tâm là loại khớp nối ống có tính đàn hồi cao, độ kín khít cao, có khả năng chịu lực và chịu thời tiết trung bình.
Đặc điểm của khớp nối cao su giảm tốc đồng tâm
1. Kích thước nhỏ, trọng lượng nhẹ, tính linh hoạt, lắp đặt và bảo trì thuận tiện
2. Nó làm giảm sự truyền của tiếng ồn cấu trúc và có khả năng hấp thụ xung kích mạnh.
3. Nó có khả năng dịch chuyển ngang, dịch chuyển dọc trục và dịch chuyển góc, và có các đặc điểm của sự tái tạo mặt bích và không song song.
4. Ngăn chặn sự ăn mòn của thành trong của các khớp nối cao su giảm đồng tâm trong các đường ống chịu nhiệt độ cao, axit-bazơ và dầu và kéo dài tuổi thọ của chúng.
Đặc điểm kỹ thuật củakhớp nối cao su giảm tốc đồng tâm
| sự chỉ rõ | DN50 ~ 300 | DN350 ~ 600 |
| Áp suất làm việc (MPa) | 0,25 ~ 1,6 | |
| Áp suất bùng nổ (MPa) | ≤4,8 | |
| Chân không (KPa) | 53,3 (400) | 44,9 (350) |
| Nhiệt độ (℃) | -20 ~ + 115 (đối với điều kiện đặc biệt -30 ~ + 250) | |
| Phương tiện áp dụng | Không khí, khí nén, nước, nước biển, nước nóng, dầu, axit-bazơ, v.v. | |
Dữ liệu kỹ thuật củakhớp nối cao su giảm tốc đồng tâm
| Dữ liệu chính của khớp nối cao su giảm tốc đồng tâm | |||||
| DN (lớn) × DN (nhỏ) | Chiều dài | Trục sự dời chỗ (sự mở rộng) |
Trục sự dời chỗ (nén) |
Xuyên tâm sự dời chỗ |
Chệch hướng góc |
| (a1 + a2) ° | |||||
| 50 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 50 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 50 | 180 | 15 | 18 | 45 | 35 ° |
| 80 × 32 | 220 | 15 | 18 | 45 | 35 ° |
| 80 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 80 × 65 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 40 | 220 | 20 | 30 | 45 | 35 ° |
| 100 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 100 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 50 | 220 | 22 | 30 | 45 | 35 ° |
| 125 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 50 | 240 | 22 | 30 | 45 | 35 ° |
| 150 × 65 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 150 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 125 | 200 | 22 | 30 | 45 | 35 ° |
| 200 × 80 | 260 | 22 | 30 | 45 | 35 ° |
| 200 × 100 | 200 | 25 | 35 | 40 | 30 ° |
| 200 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 200 × 150 | 200 | 25 | 35 | 40 | 30 ° |
| 250 × 100 | 260 | 25 | 35 | 40 | 30 ° |
| 250 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 125 | 260 | 25 | 35 | 40 | 30 ° |
| 300 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 250 | 220 | 25 | 35 | 40 | 30 ° |
| 350 × 200 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 250 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 300 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 200 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 250 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 300 | 240 | 28 | 38 | 35 | 26 ° |

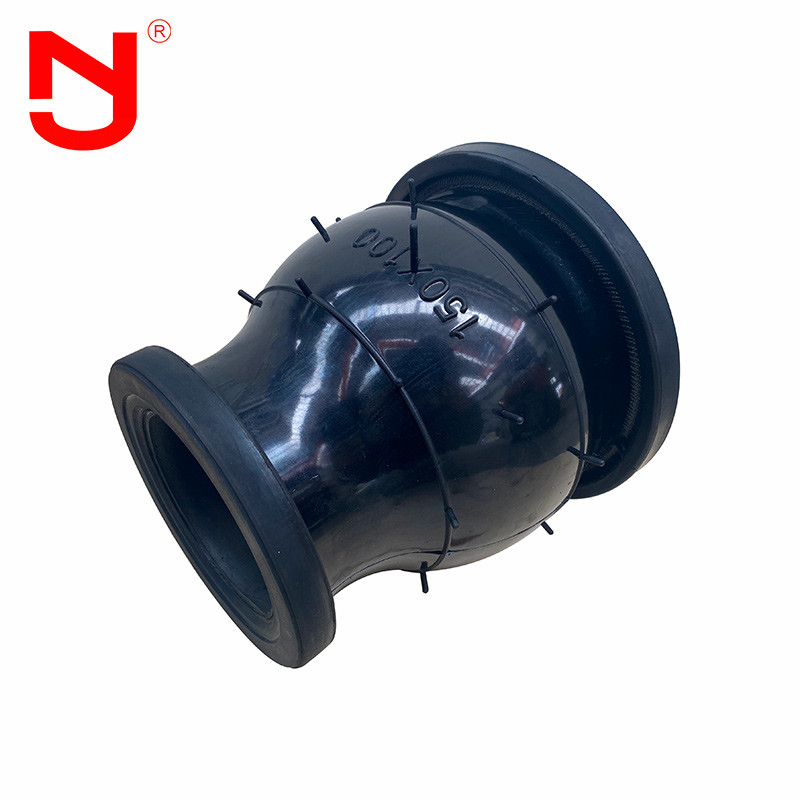

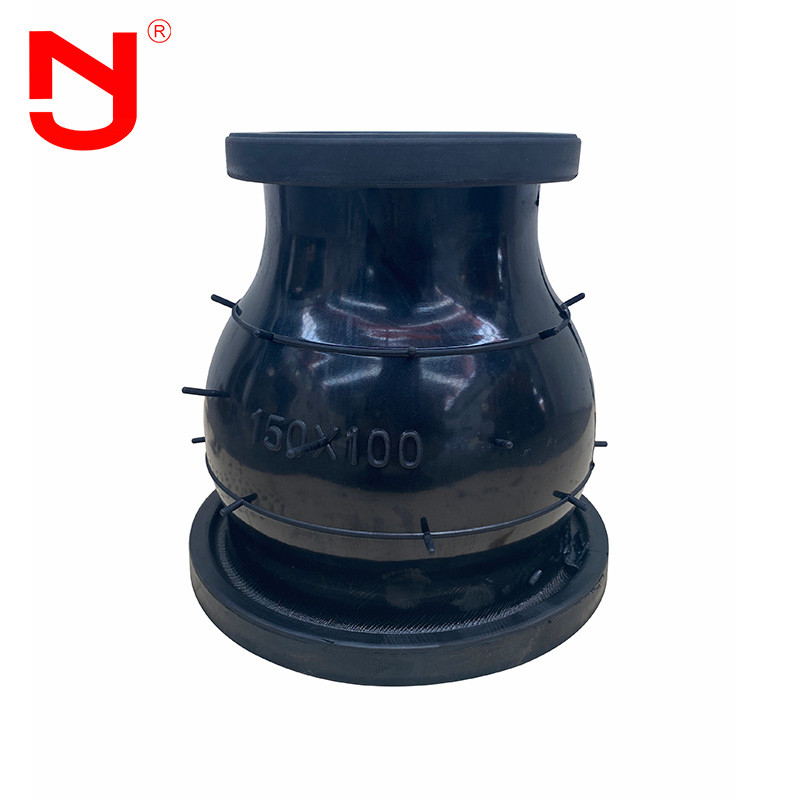

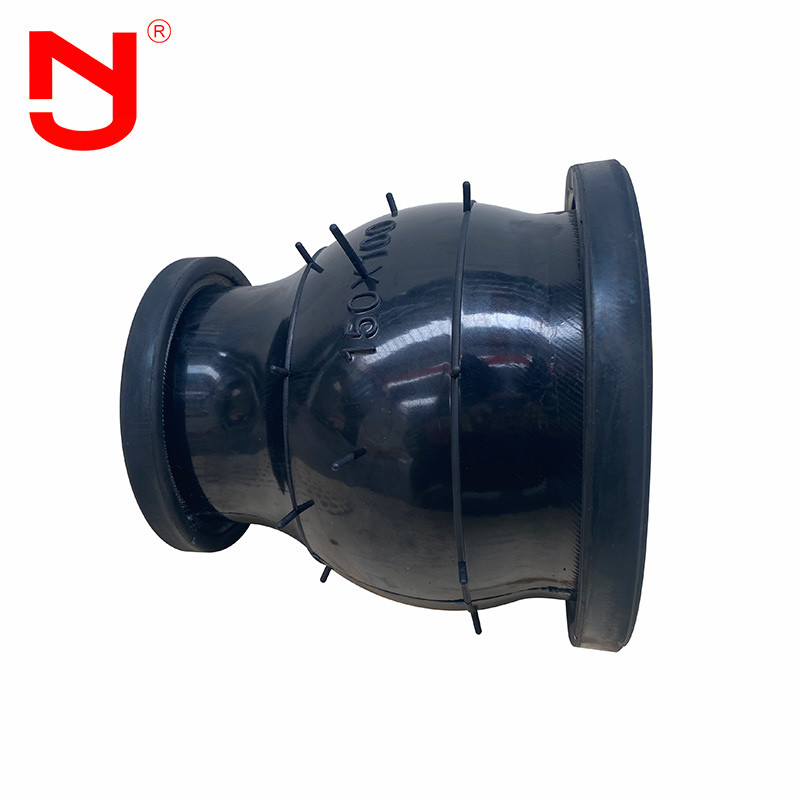

Hiển thị chi tiết khớp nối cao su giảm tốc đồng tâm
Bạn có biết thế nào là chất lượng caokhớp nối cao su giảm tốc đồng tâm Hãy cùng xem với JINGNING.
Tất cả các khớp nối cao su giảm tốc đồng tâm đều đáp ứng các tiêu chuẩn quốc tế, chẳng hạn như GB, ISO, DIN, ANSI, BS, JIS, cũng như nhu cầu đặc biệt của khách hàng.
Khớp nối cao su giảm tốc đồng tâm thuận lợi
1. Giá đầu nối là giá xuất xưởng
2,17 năm kinh nghiệm sản xuất và 5 năm kinh nghiệm xuất khẩu
3. Kiểm tra chất lượng nghiêm ngặt, và chất lượng vượt xa tiêu chuẩn ngành
4. Tùy chỉnh cơ sở khuôn mẫu và OEM của các thông số kỹ thuật khác nhau
5. Cung cấp mẫu khớp nối cao su miễn phí
Khớp nối cao su giảm tốc đồng tâm aứng dụng
Khớp nối cao su giảm tốc đồng tâm được sử dụng rộng rãi trong các đường ống dẫn nước nóng và thông gió, cấp thoát nước và đường ống nước tuần hoàn, đường ống cấp đông, đường ống chống ăn mòn Huagong, đường ống chữa cháy và máy nén khí trong các ngành xây dựng, khai thác mỏ, hóa chất, dầu khí và các ngành công nghiệp khác.Khớp nối cao su giảm tốc đồng tâmđược sử dụng trong các phòng thí nghiệm, viện nghiên cứu, tàu thủy và các cơ sở khác để bảo vệ và kiểm soát cách ly rung động, giảm tiếng ồn và bù dịch chuyển của kỹ thuật đường ống.
