Nguồn gốc:
Trung Quốc
Hàng hiệu:
JINGNING
Chứng nhận:
CE
Số mô hình:
VSSJAF
Liên hệ với chúng tôi
video

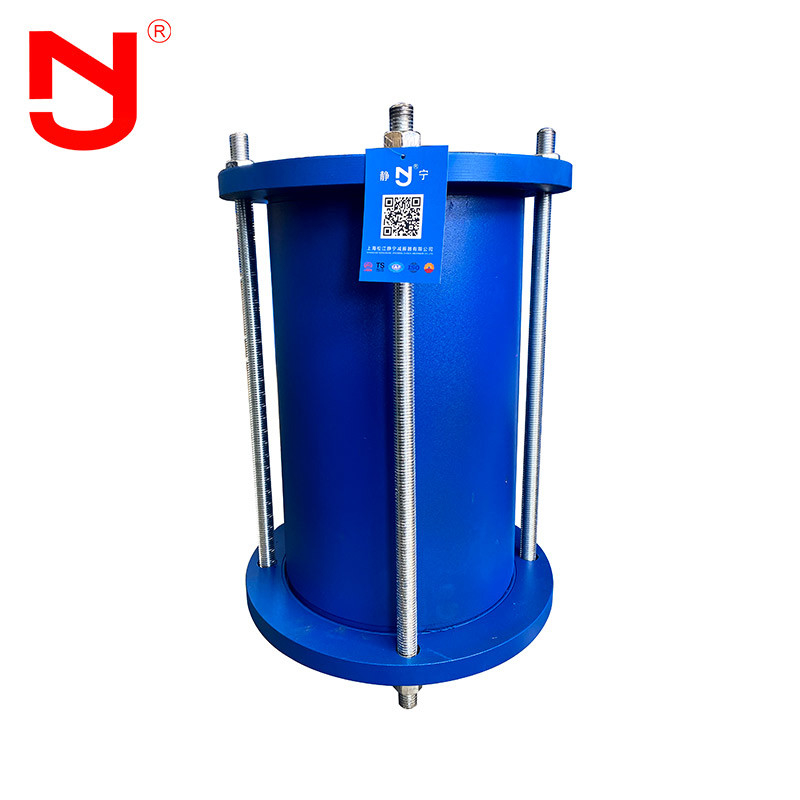

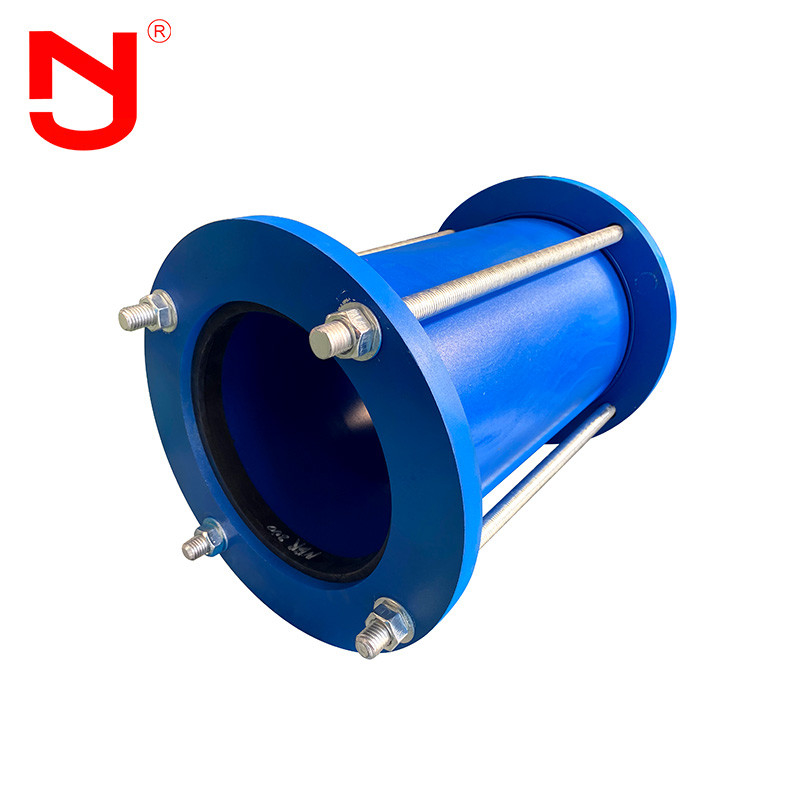

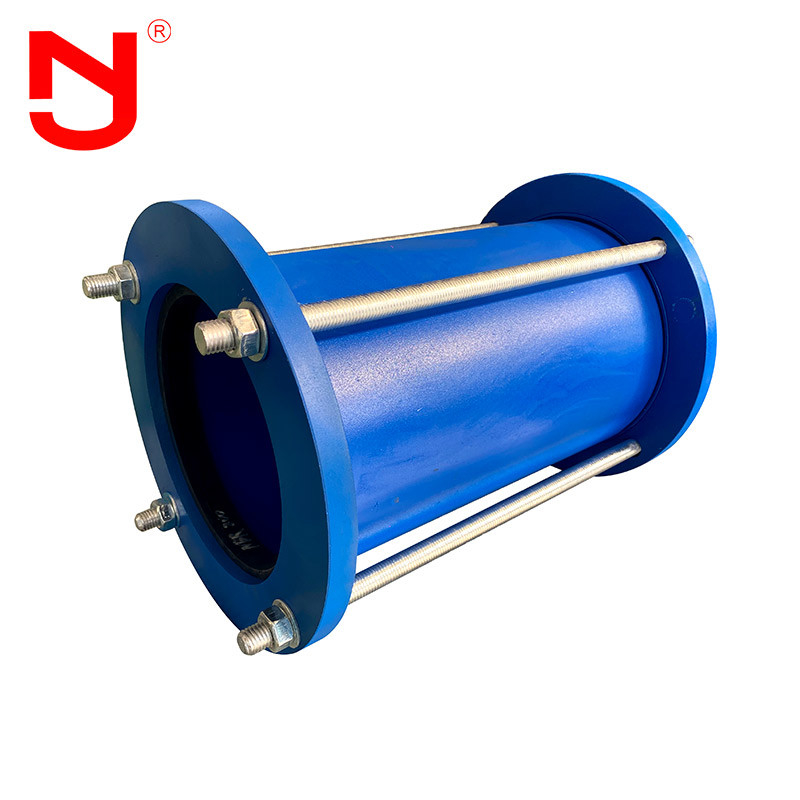

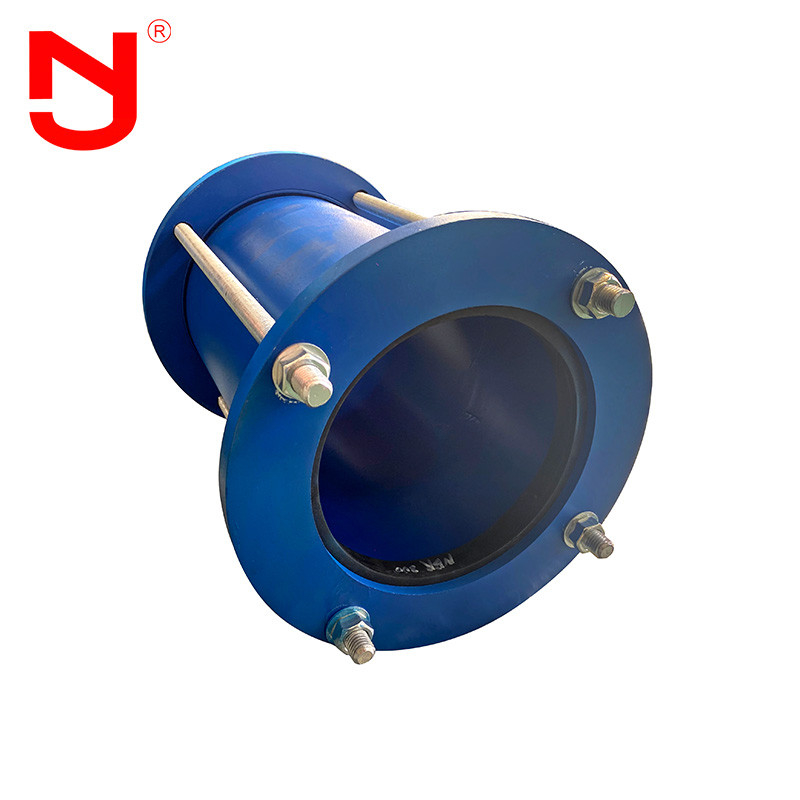

Đầu nối nhanh ống GL
CácĐầu nối nhanh ống GLcó thiết kế cấu trúc hợp lý và hiệu suất niêm phong đáng tin cậy.Cả hai đầu của khe co giãn ống lót rời được kết nối bằng ổ cắm và ổ cắm, dễ dàng lắp đặt và tháo rời.Khe co giãn ống mềm thích hợp để kết nối ống thép, ống gang, ống gang dẻo, ống PVC, ống ABS, ... vận chuyển nước, dầu, khí và bột hạt.Trong khi kết nối các đường ống, nó có thể bù đắp dịch chuyển dọc trục, độ võng và độ lệch tâm của các đường ống trong một phạm vi nhất định.
Hiệu suất của đầu nối nhanh ống GL
1. Sử dụng vật liệu có độ bền cao;Áp dụng cho các dòng xe từ 3-45 tấn;
2. Sử dụng thiết bị an toàn của van một chiều điều khiển thủy lực để đảm bảo an toàn;
3. Trong quá trình lắp đặt, các bộ phận cấu hình có thể được thay thế mà không cần sửa đổi hoặc tháo trục chốt, do đó việc lắp đặt nhanh chóng và hiệu quả công việc có thể được cải thiện đáng kể
Đầu nối nhanh ống GL cấu trúc
Dữ liệu kỹ thuật củaĐầu nối nhanh ống GL
| Dữ liệu chính củaĐầu nối nhanh ống GL | ||||
|
Bên ngoài danh nghĩa đường kính (DN) |
Đường kính D2 |
Đền bù L |
Chiều dài tay áo L1 |
Tổng chiều dài L |
| 40 | 55 | 20 | 70 | 106 |
| 50 | 65 | 20 | 70 | 108 |
| 65 | 81 | 20 | 70 | 110 |
| 80 | 93 | 20 | 80 | 125 |
| 100 | 118 | 20 | 80 | 127 |
| 125 | 143 | 20 | 80 | 127 |
| 150 | 169 | 20 | 80 | 127 |
| 200 | 220 | 20 | 90 | 142 |
| 250 | 271,6 | 25 | 100 | 154 |
| 300 | 322,8 | 30 | 110 | 164 |
| 350 | 374 | 35 | 120 | 176 |
| 400 | 425,6 | 40 | 130 | 188 |
| 450 | 476,8 | 45 | 140 | 198 |
| 500 | 528 | 50 | 150 | 210 |
| 600 | 630,8 | 60 | 170 | 232 |
| 700 | 733 | 70 | 200 | 270 |
| 800 | 6836 | 80 | 220 | 292 |
| 900 | 939 | 90 | 240 | 314 |
| 1000 | 1041 | 100 | 260 | 336 |
| 1200 | 1246 | 110 | 290 | 375 |
| 1400 |
Tùy chỉnh theo yêu cầu của khách hàng |
120 | 310 | 400 |
| 1600 | 130 | 330 | 425 | |
| 1800 | 140 | 360 | 464 | |
| 2000 | 150 | 380 | 488 | |
| 2200 | 160 | 410 | 528 | |
| 2400 | 170 | 430 | 554 | |
| 2600 | 180 | 450 | 578 | |
| 2800 | 190 | 480 | 616 | |
| 3000 | 200 | 500 | 640 | |
Ghi chú:Đầu nối nhanh ống loại GLtôis thích hợp để kết nối cả hai mặt với mặt bích.Trong quá trình lắp đặt, điều chỉnh độ dài kết nối của cả hai đầu sản phẩm, lần lượt siết chặt các bu lông đệm và điều chỉnh đai ốc giới hạn.Bằng cách này, đường ống có thể mở rộng tự do, khóa sự giãn nở và đảm bảo sự vận hành an toàn của đường ống.
Đầu nối nhanh ống GLquy trình sản xuất
Đầu nối nhanh là sản phẩm kết cấu, được cấu tạo bao gồm giá đỡ chính, khối kẹp di động, xi lanh thủy lực, trục chốt và các bộ phận khác.Quá trình sản xuất đầu nối nhanh bao gồm tẩy trắng, tiện, phay, khoan, tạo hình, hàn, mài, phun cát, phun, lắp ráp và các quy trình khác.Đầu nối nhanh là một phụ kiện thiết bị công nghiệp đặc biệt, đòi hỏi thiết bị đặc biệt để hoạt động với hiệu suất cao và chất lượng cao, chẳng hạn như máy cắt plasma NC, máy phay rãnh, máy uốn tấm, máy định vị hàn, máy doa, băng thử thủy lực, v.v.
Đầu nối nhanh ống GL lợi thế
1. Giá sản phẩm là giá xuất xưởng.
2. 18 năm kinh nghiệm sản xuất và 5 năm kinh nghiệm xuất khẩu.
3. Kiểm tra chất lượng nghiêm ngặt, chất lượng vượt xa tiêu chuẩn ngành.
4. Khuôn có nhiều thông số kỹ thuật và hỗ trợ tùy biến và OEM.
5. Cung cấp mẫu miễn phí
6. Có một lượng lớn hàng tồn kho.
Đầu nối nhanh ống GL ứng dụng
Đầu nối nhanh thích hợp cho việc vận chuyển nước biển, nước ngọt, nước nóng lạnh, nước uống và nước thải sinh hoạt.Nhiệt độ của dầu sản phẩm, hơi nước và dầu bôi trơn không cao hơn 250 ℃.
