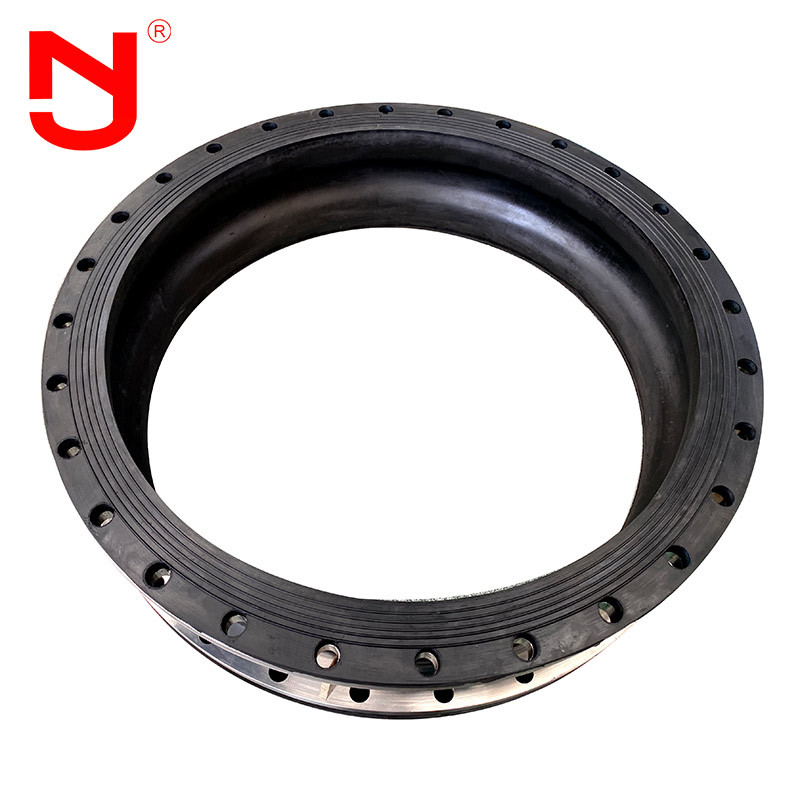

Ống thổi mặt bích jiont
Cơ cấu giới hạn của khớp nối bích ống thổi phải được khớp hợp lý với khớp nối cao su dẻo.Khi nó được sử dụng để kết nối chung các đường ống hoặc đường ống có yêu cầu về dịch chuyển, dịch chuyển định vị có thể bị hạn chế.Khi mối nối cao su dẻo được nối với máy bơm và van, một thiết bị giới hạn phải được lắp trên mối nối cao su để truyền lực.Nó là sản phẩm thay thế lý tưởng cho khớp truyền lực bằng thép.
Đặc điểm hoạt động củaống nối bích
1. Khả năng chống vỡ áp suất tuyệt vời.
2. Hiệu suất hấp thụ va chạm và giảm tiếng ồn tuyệt vời
3. Bù cho độ giãn dài, độ nén, chuyển động ngang và góc lớn hơn.
Dữ liệu kỹ thuật củaống nối bích
| ĐẶC ĐIỂM CHUNG | |
| Đường kính danh nghĩa | DN15-DN3000 |
| Áp lực công việc | PN6-PN25 |
| Nhiệt độ làm việc | -20 ℃ -140 ℃ |
| Phương tiện làm việc | Nước, Dầu, Axit, Kiềm |
|
Dữ liệu chính của khớp mặt bích ống thổi |
||||||
|
Đường kính danh nghĩa (DN)
|
Chiều dài
|
Dịch chuyển trục (mm)
|
Dịch chuyển ngang
|
Góc lệch
|
||
|
mm
|
inch
|
mm
|
Sự mở rộng
|
Nén
|
mm
|
(a1 + a2) °
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15 °
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15 °
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15 °
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15 °
|
|
80
|
3
|
135
|
số 8
|
15
|
12
|
15 °
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15 °
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15 °
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15 °
|
|
200
|
số 8
|
210
|
16
|
25
|
22
|
15 °
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15 °
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15 °
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15 °
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15 °
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15 °
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15 °
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15 °
|
Lưu ý: Để chọn đường ống thích hợphạn chế khớp cao su dẻo, điều quan trọng là phải hiểu khả năng tương thích của phương tiện với các vật liệu đã chọn, nhiệt độ, áp suất và phạm vi chân không đầy đủ, các chuyển động cần thiết và kích thước giữa các mặt bích của ống.Với thông tin này, các kỹ sư ứng dụng JINGNING có thể hỗ trợ xác định khe co giãn lý tưởng cho bất kỳ ứng dụng nào.
Ống nối bích quy trình sản xuất
Bạn có biết thế nào là mặt bích ống thổi chất lượng cao khôngchungHãy cùng xem với JINGNING.
Ống nối bích ứng dụng
Mối nối mặt bích ống thổi được sử dụng rộng rãi trong các mối nối mới, khử lưu huỳnh đường ống và loại bỏ bụi, cấp thoát nước, công nghiệp hóa chất, bảo tồn nước và thủy điện và các ngành công nghiệp khác.Nó được sử dụng để vận chuyển không khí, khí nén, nước, nước biển, dầu, axit, kiềm, v.v. ở - 15 ℃ ~ 115 ℃.Mối nối làm bằng cao su đặc biệt cũng có thể được sử dụng để vận chuyển các phương tiện trên hoặc dầu, axit đậm đặc, kiềm đậm đặc và các vật liệu rắn trên - 30 ℃ ~ 250 ℃.
