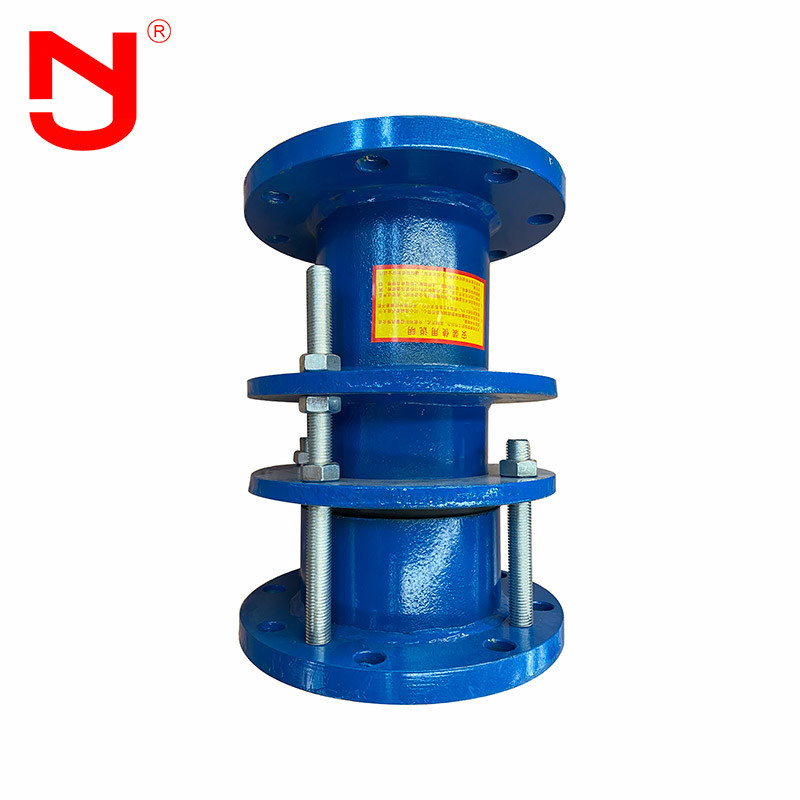

Khe co giãn giới hạn mặt bích đôi
Khe co giãn giới hạn mặt bích đôi bao gồm thân, vòng đệm, ống đệm, ống ngắn giãn nở và các thành phần chính khác.Trên cơ sở tính năng ban đầu của khe co giãn lỏng, một thiết bị giới hạn được thêm vào, và độ giãn nở tối đa được khóa bằng đai ốc kép.Đường ống có thể giãn nở tự do trong lượng giãn nở cho phép.Một khi vượt quá lượng giãn nở tối đa, nó sẽ đóng một giới hạn để đảm bảo sự vận hành an toàn của đường ống.Nó đặc biệt thích hợp cho việc kết nối trong đường ống có độ rung hoặc độ nghiêng và chuyển hướng nhất định.
Hiệu suất của khe co giãn giới hạn mặt bích đôi
1. Nó có khả năng nén cao để đảm bảo hoạt động của đường ống trong quá trình chuyển động của lớp vỏ.Khả năng chống ăn mòn cao, khe co giãn được chôn dưới đất quanh năm nên cần có khả năng chống ăn mòn cao.
2. Nó có thể di chuyển theo trục để loại bỏ ứng suất giãn nở nhiệt và co lạnh gây ra bởi sự thay đổi theo mùa hoặc môi trường khác nhau.Khe co giãn được làm bằng thép, khớp nối bằng cao su có khả năng chống ăn mòn và kết nối mặt bích rất chắc chắn.
3. Dễ dàng lắp đặt và bảo trì, tránh những rắc rối không đáng có trong quá trình hàn.Quy trình thiết kế đặc biệt được thông qua để tăng cường bu lông giới hạn để làm cho hoạt động của đường ống đáng tin cậy hơn.
Khe co giãn giới hạn mặt bích đôi kết cấu
Dữ liệu kỹ thuật của dkhe co giãn giới hạn mặt bích không hòa tan
Dữ liệu chính củakhe co giãn giới hạn mặt bích kép | ||||||||||
Trên danh nghĩa iameterDN |
Bên ngoài đường kínhDw |
Lsức mạnh |
Compen -satioN △ L |
Kích thước kết nối mặt bích | ||||||
0,6Map | 1.0Map | |||||||||
L | L1 | D | D1 | n-do | D | D1 | n-do | |||
65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-Φ14 | 185 | 145 | 4-Φ18 |
80 | 89 | 190 | 150 | 4-Φ18 | 200 | 160 | 8-Φ18 | |||
100 | 108 | 210 | 170 | 220 | 180 | 8-Φ18 | ||||
114 | 220 | 180 | 8-Φ18 | |||||||
125 | 133 | 265 | 200 | 8-Φ18 | 250 | 210 | 8-Φ18 | |||
140 | 250 | 210 | 8-Φ18 | |||||||
150 | 159 | 375 | 225 | 8-Φ18 | 285 | 240 | 8-Φ22 | |||
168 | 285 | 240 | 8-Φ22 | |||||||
200 | 219 | 321 | 280 | 340 | 295 | 8-Φ22 | ||||
250 | 273 | 375 | 335 | 12-Φ18 | 395 | 350 | 12-Φ22 | |||
300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Φ22 | 445 | 400 | 12-Φ22 |
350 | 377 | 490 | 445 | 505 | 460 | 16-Φ26 | ||||
400 | 426 | 540 | 495 | 16-Φ22 | 565 | 515 | 16-Φ26 | |||
450 | 480 | 595 | 550 | 615 | 565 | 20-Φ26 | ||||
500 | 530 | 645 | 600 | 20-Φ22 | 670 | 620 | 20-Φ26 | |||
600 | 630 | 775 | 705 | 20-Φ26 | 780 | 725 | 20-Φ30 | |||
700 | 720 | 860 | 810 | 24-Φ26 | 895 | 840 | 24-Φ30 | |||
800 | 820 | 590 | 220 | 130 | 950 | 920 | 24-Φ30 | 1015 | 950 | 24-Φ33 |
900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Φ33 | ||||
1000 | 1020 | 1175 | 1120 | 28-Φ30 | 1230 | 1160 | 28-Φ36 | |||
1200 | 1220 | 1405 | 1340 | 32-Φ33 | 1455 | 1380 | 32-Φ40 | |||
1400 | 1420 | 1630 | 1500 | 36-Φ36 | 1675 | 1590 | 36-Φ42 | |||
1500 | 1520 | 1730 | 1660 | 36-Φ36 | 36-Φ42 | |||||
1600 | 1620 | 1830 | 1760 | 40-Φ40 | 1915 | 1820 | 40-Φ48 | |||
1810 | 1820 | 2045 | 1970 | 44-Φ42 | 2115 | Năm 2020 | 44-Φ48 | |||
2000 | Năm 2020 | 2265 | 2180 | 48-Φ42 | 2320 | 2230 | 48-Φ48 | |||
2200 | 2220 | 2475 | 2390 | 52-Φ42 | 2550 | 2440 | 52-Φ56 | |||
2400 | 2420 | 2685 | 2600 | 56-Φ42 | 2760 | 2650 | 60-Φ56 | |||
2600 | 2620 | 600 | 240 | 140 | 2905 | 2810 | 60-Φ48 | 2960 | 3070 | 64-Φ56 |
2800 | 2820 | 3115 | 3020 | 64-Φ48 | 3180 | 3290 | 68-Φ60 | |||
3000 | 3020 | 3315 | 3220 | 68-Φ48 | 3405 | |||||
3200 | 3220 | 3525 | 3430 | 72-Φ48 | ||||||
3400 | 3420 | 3735 | 3640 | 76-Φ48 | ||||||
3600 | 3620 | 3970 | 3860 | 80-Φ56 |
Lưu ý: Khe co giãn giới hạn mặt bích đôi thích hợp để kết nối cả hai mặt bằng mặt bích.Trong quá trình lắp đặt, điều chỉnh độ dài kết nối của cả hai đầu sản phẩm, lần lượt siết chặt các bu lông đệm và điều chỉnh các đai ốc giới hạn.Bằng cách này, đường ống có thể mở rộng tự do, khóa sự giãn nở và đảm bảo sự vận hành an toàn của đường ống.
Khe co giãn giới hạn mặt bích đôiquy trình sản xuất
Khe co giãn giới hạn mặt bích đôi thuận lợi
1. Giá sản phẩm là giá xuất xưởng.
2. 18 năm kinh nghiệm sản xuất và 5 năm kinh nghiệm xuất khẩu.
3. Kiểm tra chất lượng nghiêm ngặt, chất lượng vượt xa tiêu chuẩn ngành.
4. Khuôn có nhiều thông số kỹ thuật và hỗ trợ tùy biến và OEM.
5. Cung cấp mẫu miễn phí
6. Có một lượng lớn hàng tồn kho.
Khe co giãn giới hạn mặt bích đôiđăng kí
Trong quá trình lắp đặt khe co giãn giới hạn mặt bích đôi, khi nhiệt độ thay đổi hoặc đường ống bị rung lắc, nó có thể đóng vai trò bù giãn nở.Trong trường hợp rò rỉ, sự dịch chuyển của con dấu không thể được bù đắp.Thứ hai, việc lắp đặt và tháo rời sản phẩm rất thuận tiện, có thể kết nối với đường ống cấp thoát nước và tháp nước, mang lại sự thuận tiện lớn cho việc lắp đặt và tháo lắp máy bơm nước, đồng hồ nước.
