JINGNING bộ bù linh hoạt bằng thép không gỉ khớp nối dưới kim loại
Khớp nối ống thổi hay còn gọi là khe co giãn được cấu tạo bởi ống thổi và các bộ phận bằng kim loại.Mối nối ống thổi là một thiết bị ống thổi ngang có thành mỏng linh hoạt với chức năng giãn nở, chủ yếu là đảm bảo sự vận hành an toàn của đường ống.Nguyên tắc của các khớp nối dưới là sử dụng chức năng co giãn đàn hồi của nó để bù lại chuyển vị dọc trục, chuyển vị góc, chuyển vị ngang và chuyển vị kết hợp do biến dạng nhiệt, biến dạng cơ học và các dao động cơ học khác nhau.Các khớp nối dưới có chức năng chịu áp lực, làm kín, chống ăn mòn, chịu nhiệt độ, chống va đập, chống rung và giảm tiếng ồn.
Hiệu suất củakhớp dưới
1. Sựkhớp dướicó chế độ đãi ngộ tốt.
2. Cáckhớp dướicó thể chịu được nhiệt độ cao.
3.Khớp dướicó thể giảm rò rỉ.
4. Khả năng chống rung và hiệu suất tốc độ cao củakhớp dưới.
5. Cáckhớp dướicó thể làm giảm áp suất riêng của lò xo.
Thông số kỹ thuật củakhớp dưới
|
Đường kính (mm)
|
Cấp áp suất |
Khu vực có sẵn của ống thổi (c㎡)
|
Kích thước tối đa của đường kính ngoài
|
Chiều dài |
|||
|
1,0 |
1,6 |
2,5 |
Mặt bích
|
Ống
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
Năm 1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|

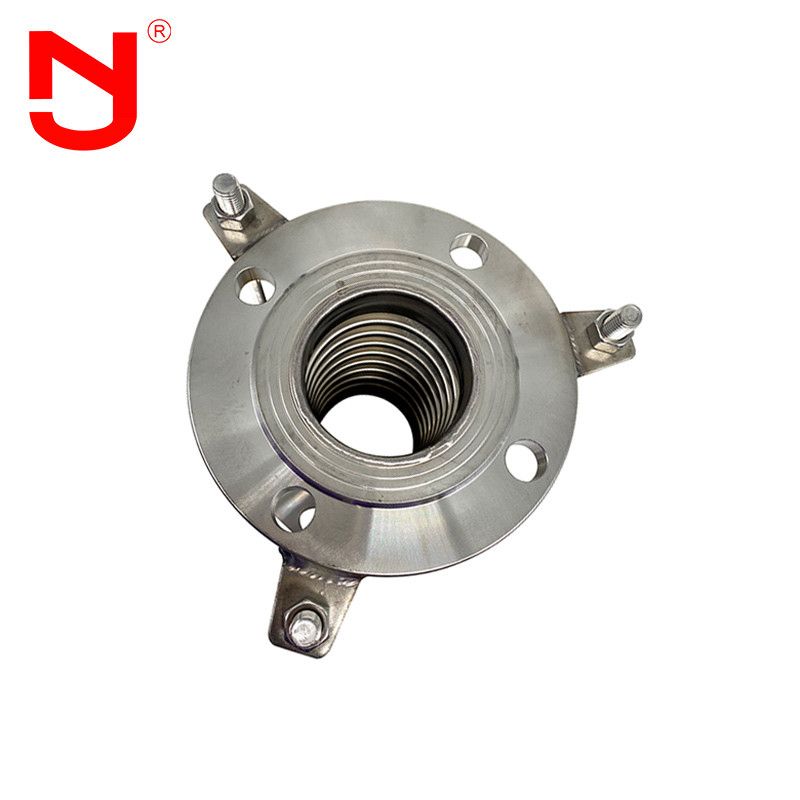

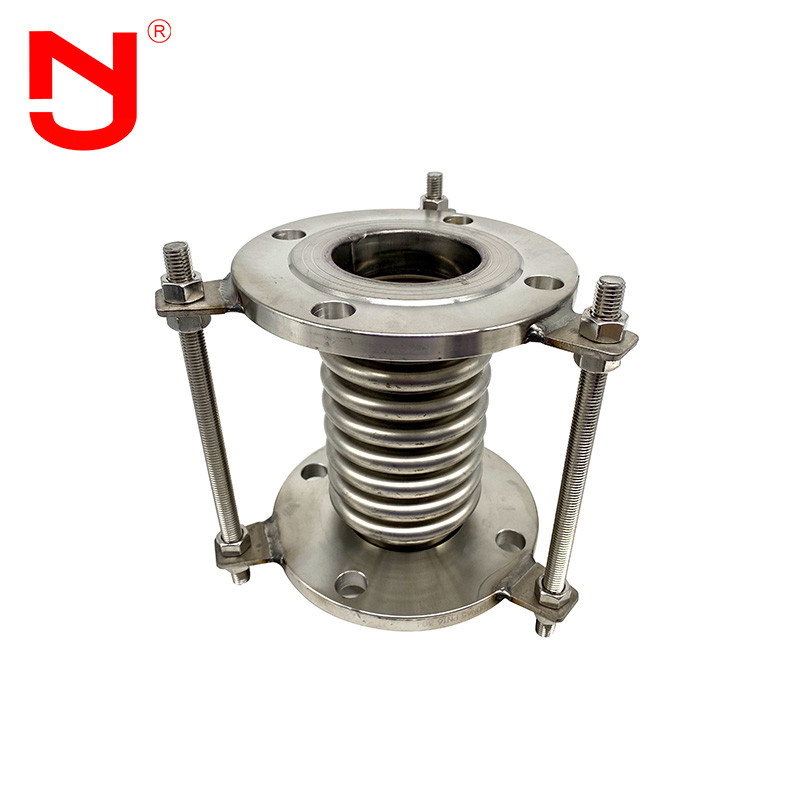

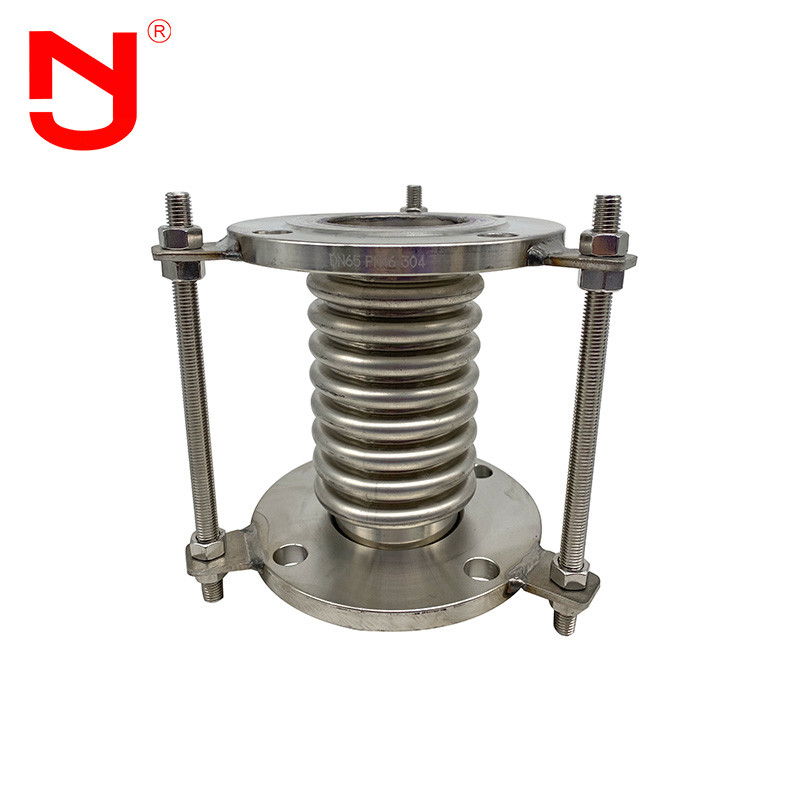

Khớp dưới chi tiết hiển thị
Quy trình sản xuất củakhớp dưới
Bạn có biết thế nào là chất lượng caokhớp dưới Hãy cùng xem với JINGNING.
Jingning có hơn 17 năm kinh nghiệm thiết kế trong việc sản xuấtkhớp dưới, khe co giãn kim loại, khớp nối tháo rời, đường ống dẫn và các phụ kiện đường ống công nghiệp khác.Cáckhớp dướiđáp ứng các tiêu chuẩn quốc tế như GB, ISO, DIN, ANSI, BS, JIS và các yêu cầu đặc biệt của khách hàng.
Khớp dướithuận lợi
1.Khớp dướilà giá xuất xưởng
2. 17 năm kinh nghiệm sản xuất, 5 năm kinh nghiệm xuất khẩu
3. Cáckhớp dướicó kiểm tra chất lượng nghiêm ngặt, và chất lượng vượt xa tiêu chuẩn công nghiệp.
4. Các thông số kỹ thuật khác nhau củakhớp dướitùy chỉnh cơ sở khuôn và OEM
5. Miễn phíkhớp dướimẫu
6. Hàng tồn kho lớn củakhớp dưới
Khớp dưới ứng dụng
1. Biến dạng đường ống và biến dạng có độ biến dạng lớn củakhớp dướivà vị trí không gian hạn chế.
2. Đường ống dẫn đường kính lớn vớikhớp dướicó độ biến dạng và dịch chuyển lớn và áp suất làm việc thấp.
3.Khớp dướiyêu cầu các thiết bị hạn chế tải trọng của vòi phun.
4.Khớp dướiđược yêu cầu để hấp thụ hoặc cách ly rung động cơ học tần số cao.
5.Khớp dưới là các đường ống cần thiết để hấp thụ động đất hoặc lún nền móng.
Câu hỏi thường gặp
Q1: Có thểkhớp dướiđược đánh dấu bằng logo tùy chỉnh?
A1: Có,khớp dướicó thể được đánh dấu bằng logo của bạn.Chúng tôi có thể cung cấp dịch vụ OEM & ODM chokhớp dưới.
Câu hỏi 2: Bạn có thể cung cấp bản vẽ củakhớp dưới?
A2: Có, chúng tôi có thể cung cấp bản vẽ củakhớp dướicho bạn. Vui lòng liên hệ với chúng tôi để có được bản vẽ củakhớp dưới.
Q3: Những chứng chỉ nào vềkhớp dưới bạn có thể cung cấp?
A3: Chúng tôi có thể cung cấp chứng chỉ CE, ISO chokhớp dưới.
Q4: Chúng tôi có thể lấy một mẫu củakhớp dưới?
A4: Có, chúng tôi có thể cung cấp các mẫu để bạn kiểm tra chất lượng củakhớp dưới.
