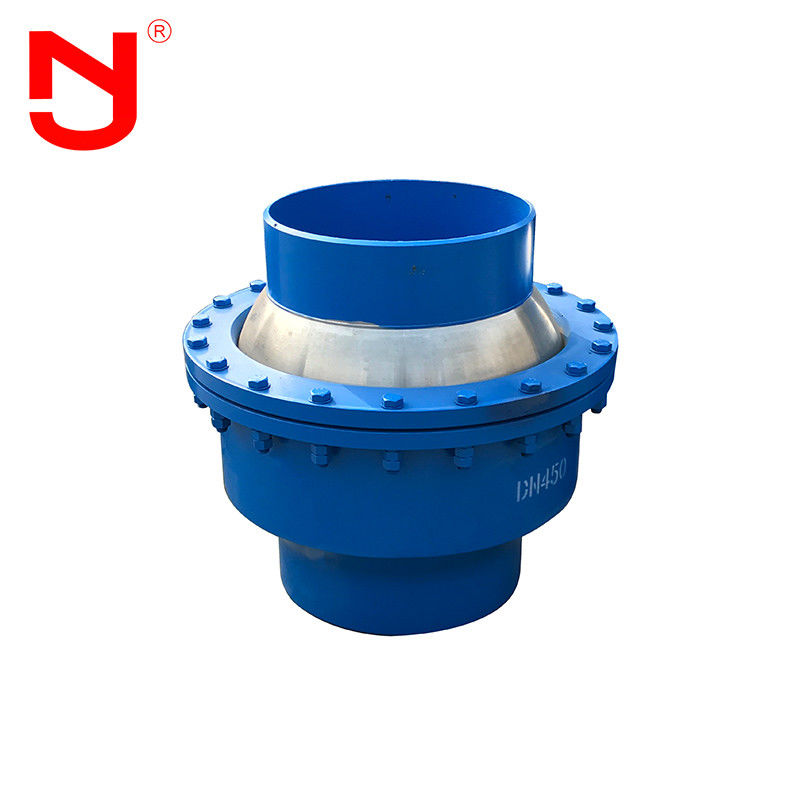

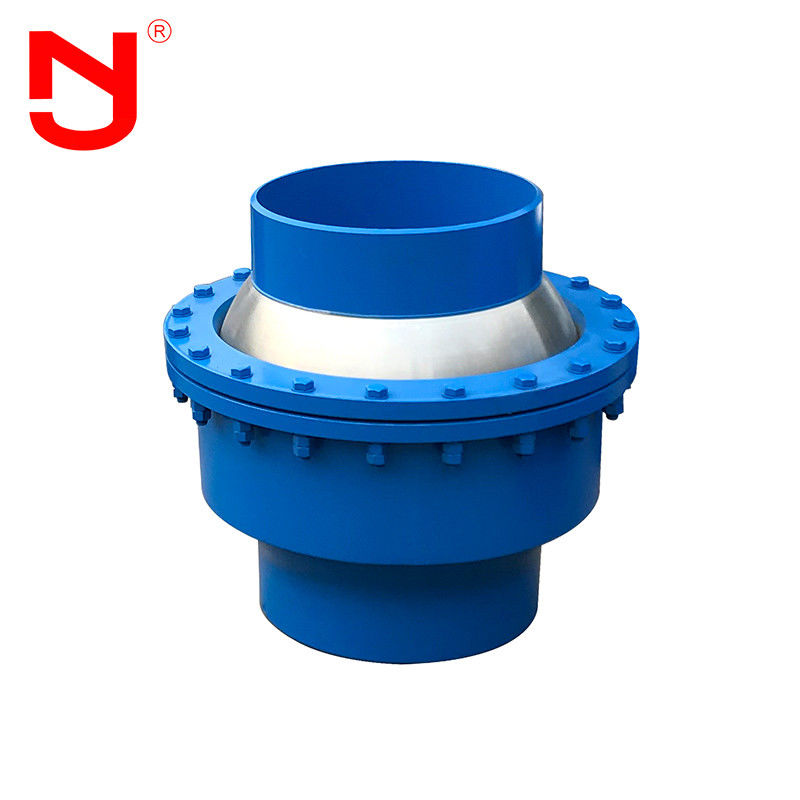

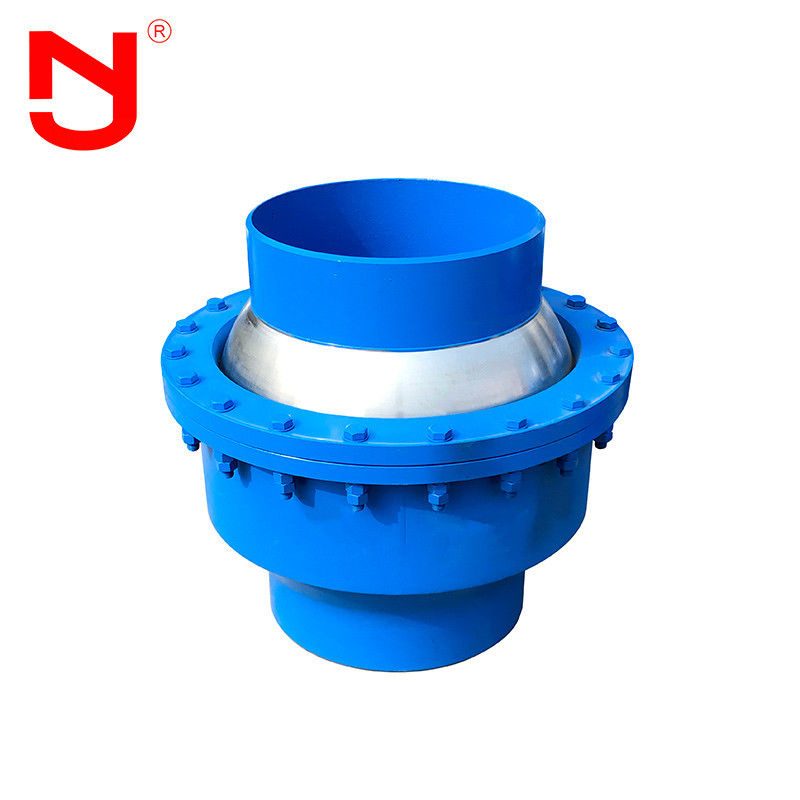

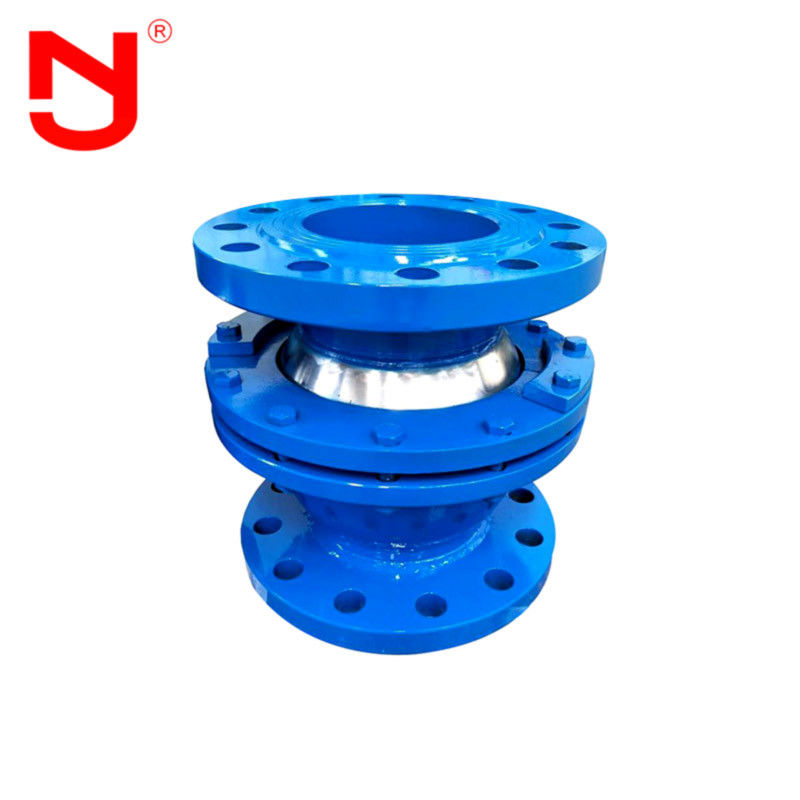

Trung Quốc linh hoạt của bộ bù hình cầu trong đường ống nhiệt
Bộ bù hình cầu chủ yếu dựa vào chuyển vị góc của hình cầu để hấp thụ hoặc bù dịch chuyển theo phương của đường ống theo một hoặc nhiều hướng.Bộ bù hình cầu nên được sử dụng theo cặp và bộ bù đơn không có khả năng bù, nhưng bộ bù hình cầu có thể được sử dụng như các khớp nối chung của đường ống.Do đó, bộ bù hình cầu có ưu điểm là khả năng bù lớn, lực cản chất lỏng và ứng suất biến dạng nhỏ, không có lực tấm mù và lực nhỏ lên giá đỡ cố định.Đồng thời, thiết bị chiết rót công nghệ tiên tiến được bổ sung vào bộ bù hình cầu, giúp hiệu suất làm kín của thiết bị ổn định và đáng tin cậy hơn.
Hiệu suất của máy bù hình cầu
1. Bộ bù hình cầu có khả năng bù mạnh.
2. Bộ bù hình cầu có lực cản chất lỏng nhỏ và ứng suất biến dạng nhỏ.
3. Bộ bù hình cầu không có lực mù và lực hỗ trợ cố định ít.
4. Hiệu suất làm kín của bộ bù hình cầu ổn định và đáng tin cậy hơn.
5. Bộ bù hình cầu có thể được duy trì mà không cần dừng quá trình nén khí, rất tiện lợi.
Bộ bù hình cầu kết cấu
Thông số kỹ thuật của máy bù hình cầu
| Dữ liệu chính của bộ bù hình cầu | ||||||||||||||
| Đường kính danh nghĩa DN (mm) |
Max kích thước xuyên tâm D (mm) |
Khoảng cách địa cầu E (mm) | Mô-men xoắn (KN.M) | Kích thước của đầu mối nối dxs (mm) |
Toàn bộ chiều dài L (mm) |
Cân nặng | ||||||||
| 1.0Mpa | 1,6Mpa | 2,5Mpa | ||||||||||||
|
1,0 Mpa |
1,6 Mpa |
2,5 Mpa |
4.0 Mpa |
mặt bích kết nối | ống kết nối | Mặt bích | ống kết nối | Mặt bích |
kết nối ống |
Mặt bích | ||||
| 50 | 180 | 114 | 0,07 | 0,11 | 0,17 | 0,28 | φ59 × 3,5 | 200 | 18 | 23 | 18.8 | 23,8 | 23 | 29 |
| 65 | 198 | 152 | 0,14 | 0,23 | 0,36 | 0,58 | φ73 × 4 | 260 | 26 | 31 | 27 | 33 | 32 | 39 |
| 80 | 225 | 168 | 0,32 | 0,51 | 0,80 | 1,28 | φ89 × 4 | 292 | 37 | 45 | 38 | 46 | 45 | 53 |
| 100 | 260 | 178 | 0,54 | 0,86 | 1,34 | 2,15 | φ108 × 4 | 310 | 56 | 66 | 58 | 68 | 70 | 82 |
| 125 | 300 | 206 | 1,04 | 1,67 | 2,61 | 4,18 | φ133 × 4 | 350 | 77 | 87 | 79 | 91 | 95 | 111 |
| 150 | 375 | 254 | 1.52 | 2,43 | 3,80 | 6,08 | φ159 × 4,5 | 440 | 85 | 99 | 87 | 101 | 105 | 125 |
| 200 | 440 | 236 | 2,15 | 3,45 | 5,39 | 8,63 | φ219 × 5 | 435 | 118 | 137 | 121 | 141 | 145 | 176 |
| 250 | 540 | 315 | 4,22 | 6,75 | 10,55 | 16,88 | φ273 × 6 | 584 | 238 | 262 | 243 | 271 | 290 | 330 |
| 300 | 608 | 275 | 6,34 | 10,15 | 15,86 | 25,38 | φ325 × 6 | 602 | 331 | 360 | 338 | 375 | 405 | 457 |
| 350 | 685 | 370 | 8,31 | 13h30 | 20,78 | 33,25 | φ377 × 8 | 670 | 503 | 546 | 514 | 569 | 615 | 696 |
| 400 | 780 | 420 | 10,83 | 17,32 | 27.06 | 43,30 | φ426 × 8 | 757 | 584 | 645 | 596 | 665 | 715 | 822 |
| 450 | 825 | 435 | 15,34 | 24,55 | 38,36 | 61,38 | φ480 × 8 | 822 | 846 | 911 | 864 | 956 | 820 | 947 |
| 500 | 900 | 336 | 20,81 | 33,30 | 52.03 | 13,25 | φ529 × 8 | 728 | 965 | 1045 | 985 | 1111 | 1150 | 1315 |
| 600 | 1055 | 448 | 26,22 | 41,95 | 65,55 | 104,87 | φ630 × 8 | 900 | 1345 | 1449 | 1375 | 1640 | 1647 | 1895 |
| 700 | 1300 | 710 | 31,78 | 50,84 | 79.44 | 127,10 | φ720 × 8 | 1290 | 1524 | - | 1555 | - | 1866 |
- |
| 800 | 1450 | 830 | 38,26 | 61,22 | 95,65 | 153.05 | φ820 × 10 | 1480 | 1700 | - | 1735 | - | 2080 | - |
| 900 | 1630 | 950 | 45,20 | 72,32 | 113.05 | 180,80 | φ920 × 10 | 1650 | 1876 | - | 1915 | - | 2298 | - |
| 1000 | 1810 | 1100 | 52,74 | 84,38 | 131,84 | 210,95 | φ1020 × 10 | 1810 | 2058 | - | 2100 | - | 2520 | - |
| 1100 | 1990 | 1350 | 60,91 | 97,46 | 152,28 | 243,65 | φ1120 × 12 | 2050 | 2370 | - | 2425 | - | 2880 | - |
| 1200 | 2170 | 1550 | 69,78 | 111,65 | 174.45 | 279,45 | φ1220 × 14 | 2280 | 2795 | - | 2860 | - | 3280 | - |
Bộ bù hình cầulợi thế
1. Giá xuất xưởng của máy bù cầu.
2. 16 năm kinh nghiệm sản xuất, 5 năm kinh nghiệm xuất khẩu.
3. Kiểm tra chất lượng nghiêm ngặt, chất lượng vượt xa tiêu chuẩn ngành.
4. Khuôn bù hình cầu có nhiều thông số kỹ thuật, hỗ trợ tùy biến, OEM.
5. Cung cấp mẫu miễn phí của bộ bù hình cầu.
6. Bộ bù hình cầuScó trong kho lớn.
Bộ bù hình cầu ứng dụng
Máy bù cầu là một loại thiết bị giải quyết vấn đề giãn nở vì nhiệt và co nguội của đường ống, được ứng dụng rộng rãi trong các ngành luyện kim, dầu khí, công nghiệp hóa chất, điện lực, công nghiệp nhẹ, dệt may, xây dựng và các ngành xây dựng quốc phòng.
1. Bộ bù hình cầu được sử dụng trong đường ống nhiệt để bù giãn nở nhiệt và khả năng bù của nó gấp 5-10 lần so với bộ bù "冂".
2. Bộ bù hình cầu được sử dụng trong bệ phóng tên lửa và các cơ sở xả máy bay để bù giãn nở do va đập.
3. Bộ bù hình cầu được sử dụng làm khớp nối vạn năng trong hệ thống làm mát hóa hơi của thiết bị luyện kim (như lò cao, bộ biến đổi, lò điện, lò gia nhiệt, v.v.).
4. Bộ bù mặt cầu được sử dụng trong tất cả các loại đường ống của các tòa nhà để ngăn ngừa hư hỏng đường ống do nền móng lún không đều hoặc do động đất.
Câu hỏi thường gặp
Q1: Có thể máy bù hình cầu được đánh dấu bằng logo tùy chỉnh?
A1: Vâng, máy bù hình cầucó thể được đánh dấu bằng logo của bạn.Chúng tôi có thể cung cấp dịch vụ OEM & ODM chomáy bù hình cầu.
Câu hỏi 2: Chiều dài mặt đối mặt là bao nhiêu máy bù hình cầu?
A2: Chiều dài mặt đối mặt của máy bù hình cầu có thể là L130, L152, L203 ... Chúng tôi cũng có thể chấp nhận chiều dài tùy chỉnh theo yêu cầu của bạn.
Q3: Bạn có thể cung cấp bản vẽ của máy bù hình cầu?
A3: Có, chúng tôi có thể cung cấp bản vẽ của máy bù hình cầu cho bạn. Vui lòng liên hệ với chúng tôi để có được bản vẽ của máy bù hình cầu.
Q4: Chứng chỉ nào của máy bù hình cầu bạn có thể cung cấp?
A4: Chúng tôi có thể cung cấp chứng chỉ CE, ISO cho máy bù hình cầu.
Q5: Chúng tôi có thể lấy một mẫu của máy bù hình cầu?
A5: Có, chúng tôi có thể cung cấp mẫu để bạn kiểm tra chất lượng của chúng tôi máy bù hình cầu.
Q6: Thời gian bảo hành của máy bù hình cầu?
A6: Chúng tôi cung cấp bảo hành 18 tháng cho của chúng tôi máy bù hình cầu.
