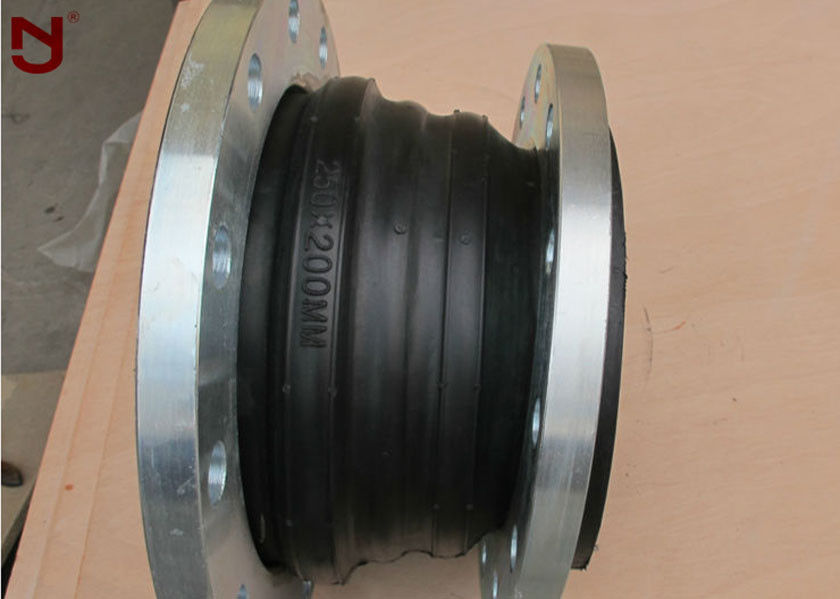

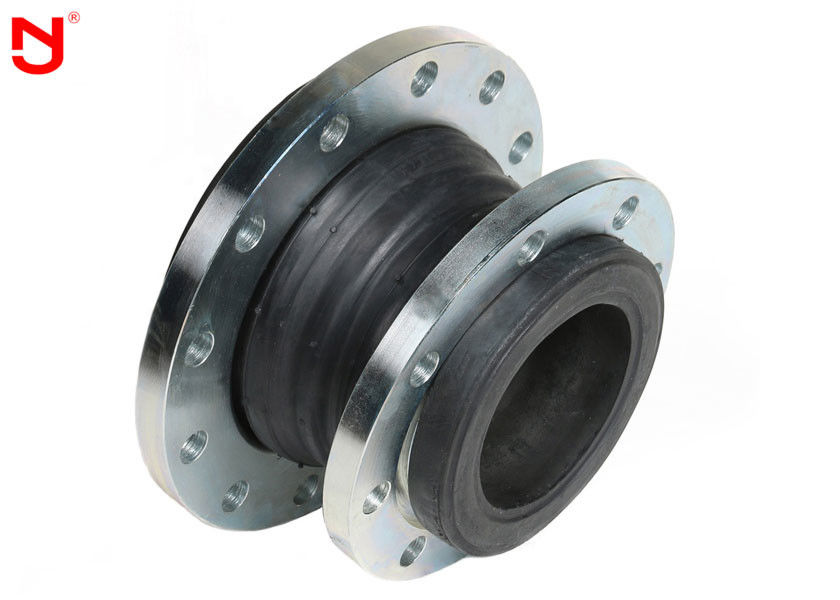

Khe co giãn cao su mặt bích bằng thép cacbon bán chạy nhất với nhiều kích thước khác nhau
Khe co giãn ống thổi cao su giảm tốc được tạo thành từ thân chính bằng cao su được gia cố bằng vải và mặt bích kim loại hoặc khớp khóa dây, được sử dụng để giảm rung, giảm tiếng ồn và bù dịch chuyển của đường ống.Nó liên quan đến: khớp nối cao su cầu đơn JGD, khớp cầu đôi jgd-a, khớp nối đôi khóa dây jgd-b, v.v., là khớp nối ống có độ đàn hồi cao, chịu lực trung bình và chịu được thời tiết.Nó còn được gọi là khớp mềm cao su, ống giảm chấn, ống giảm xóc, họng giảm sóc, đầu kích thước, khớp thay đổi đường kính, tuy tên gọi khác nhau nhưng đều quy vềống nối cao su giảm tốc khe co giãn.
Thông số kỹ thuật của khe co giãn cao su đồng tâm mặt bích bằng thép không gỉ
|
Danh sách vật liệu |
||
|
Không. |
Tên |
Vật chất |
|
1 |
Lớp cao su bên ngoài |
IIR, CR, EPDM, NR, NBR |
|
2 |
Lớp cao su bên trong |
IIR, CR, EPDM, NR, NBR |
|
3 |
Lớp khung |
Vải dây polyester |
|
4 |
Mặt bích |
Q235 304 316L |
|
5 |
Vòng gia cố |
Vòng hạt |
|
sự chỉ rõ |
DN50 ~ 300 |
DN350 ~ 600 |
|
Áp suất làm việc (MPa) |
0,25 ~ 1,6 |
|
|
Áp suất bùng nổ (MPa) |
≤4,8 |
|
|
Chân không (KPa) |
53,3 (400) |
44,9 (350) |
|
Nhiệt độ (℃) |
-20 ~ + 115 (đối với điều kiện đặc biệt -30 ~ + 250) |
|
|
Phương tiện áp dụng |
Không khí, khí nén, nước, nước biển, nước nóng, dầu, axit-bazơ, v.v. |
|
|
DN (lớn) × DN (nhỏ) |
Chiều dài |
Trục |
Trục |
Xuyên tâm |
Chệch hướng |
|
(a1 + a2) ° |
|||||
|
50 × 32 |
180 |
15 |
18 |
45 |
35 ° |
|
50 × 40 |
180 |
15 |
18 |
45 |
35 ° |
|
65 × 32 |
180 |
15 |
18 |
45 |
35 ° |
|
65 × 40 |
180 |
15 |
18 |
45 |
35 ° |
|
65 × 50 |
180 |
15 |
18 |
45 |
35 ° |
|
80 × 32 |
220 |
15 |
18 |
45 |
35 ° |
|
80 × 50 |
180 |
20 |
30 |
45 |
35 ° |
|
80 × 65 |
180 |
20 |
30 |
45 |
35 ° |
|
100 × 40 |
220 |
20 |
30 |
45 |
35 ° |
|
100 × 50 |
180 |
20 |
30 |
45 |
35 ° |
|
100 × 65 |
180 |
22 |
30 |
45 |
35 ° |
|
100 × 80 |
180 |
22 |
30 |
45 |
35 ° |
|
125 × 50 |
220 |
22 |
30 |
45 |
35 ° |
|
125 × 65 |
180 |
22 |
30 |
45 |
35 ° |
|
125 × 80 |
180 |
22 |
30 |
45 |
35 ° |
|
125 × 100 |
200 |
22 |
30 |
45 |
35 ° |
|
150 × 50 |
240 |
22 |
30 |
45 |
35 ° |
|
150 × 65 |
200 |
22 |
30 |
45 |
35 ° |
|
150 × 80 |
180 |
22 |
30 |
45 |
35 ° |
|
150 × 100 |
200 |
22 |
30 |
45 |
35 ° |
|
150 × 125 |
200 |
22 |
30 |
45 |
35 ° |
|
200 × 80 |
260 |
22 |
30 |
45 |
35 ° |
|
200 × 100 |
200 |
25 |
35 |
40 |
30 ° |
|
200 × 125 |
220 |
25 |
35 |
40 |
30 ° |
|
200 × 150 |
200 |
25 |
35 |
40 |
30 ° |
|
250 × 100 |
260 |
25 |
35 |
40 |
30 ° |
|
250 × 125 |
220 |
25 |
35 |
40 |
30 ° |
|
250 × 150 |
220 |
25 |
35 |
40 |
30 ° |
|
250 × 200 |
220 |
25 |
35 |
40 |
30 ° |
|
300 × 125 |
260 |
25 |
35 |
40 |
30 ° |
|
300 × 150 |
220 |
25 |
35 |
40 |
30 ° |
|
300 × 200 |
220 |
25 |
35 |
40 |
30 ° |
|
300 × 250 |
220 |
25 |
35 |
40 |
30 ° |
|
350 × 200 |
230 |
28 |
38 |
35 |
26 ° |
|
350 × 250 |
230 |
28 |
38 |
35 |
26 ° |
|
350 × 300 |
230 |
25 |
38 |
40 |
26 ° |
|
400 × 200 |
230 |
25 |
38 |
40 |
26 ° |
|
400 × 250 |
240 |
28 |
38 |
35 |
26 ° |
|
400 × 300 |
240 |
28 |
38 |
35 |
26 ° |
|
400 × 350 |
260 hoặc |
28 |
38 |
35 |
26 ° |
|
285 |
|||||
|
450 × 250 |
280 |
28 |
38 |
35 |
26 ° |
|
450 × 300 |
240 |
28 |
38 |
35 |
26 ° |
|
450 × 350 |
240 |
28 |
38 |
35 |
26 ° |
|
450 × 400 |
240 |
28 |
38 |
35 |
26 ° |
|
500 × 250 |
280 |
28 |
38 |
35 |
26 ° |
|
500 × 300 |
280 |
28 |
38 |
35 |
26 ° |
|
500 × 350 |
240 |
28 |
38 |
35 |
26 ° |
|
500 × 400 |
230 |
28 |
38 |
35 |
26 ° |
|
500 × 450 |
240 |
28 |
38 |
35 |
26 ° |
|
600 × 400 |
240 |
28 |
38 |
35 |
26 ° |
|
600 × 450 |
240 |
28 |
38 |
35 |
26 ° |
|
600 × 500 |
240 |
28 |
38 |
35 |
26 ° |
