Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước: | DN50 ---- DN1000 | Chất liệu cao su: | EPDM, NBR |
|---|---|---|---|
| Tiêu chuẩn mặt bích: | DIN, BS, ANSI | Vật liệu mặt bích: | Thép carbon, thép không gỉ |
| Áp lực công việc: | PN10, PN16 | Áp lực nổ: | 6.0Mpa |
| Nhiệt độ làm việc: | -25 ~ 110Degree | OEM: | Đúng |
| break: | Nhà máy | Tên sản phẩm: | Đầu nối cao su giảm |
| Điểm nổi bật: | ống co giãn cao su,khe co giãn bơm |
||

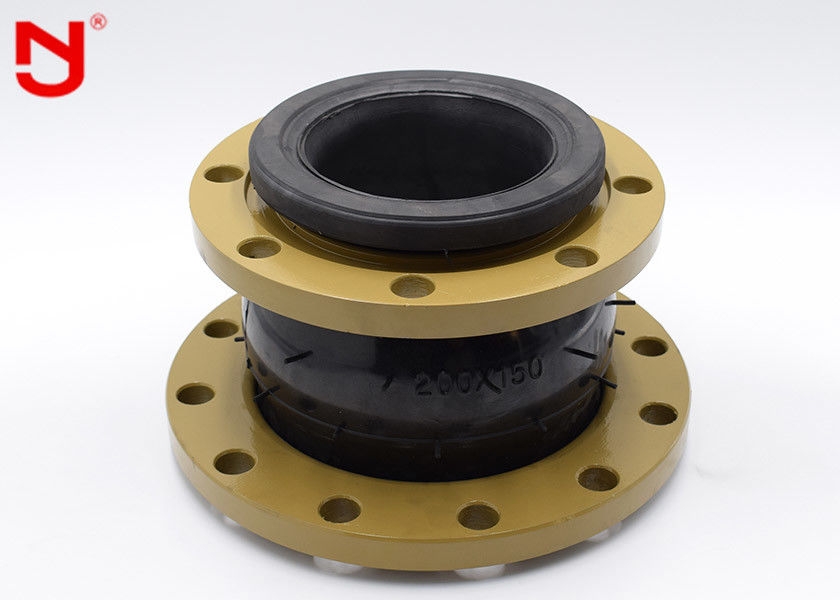

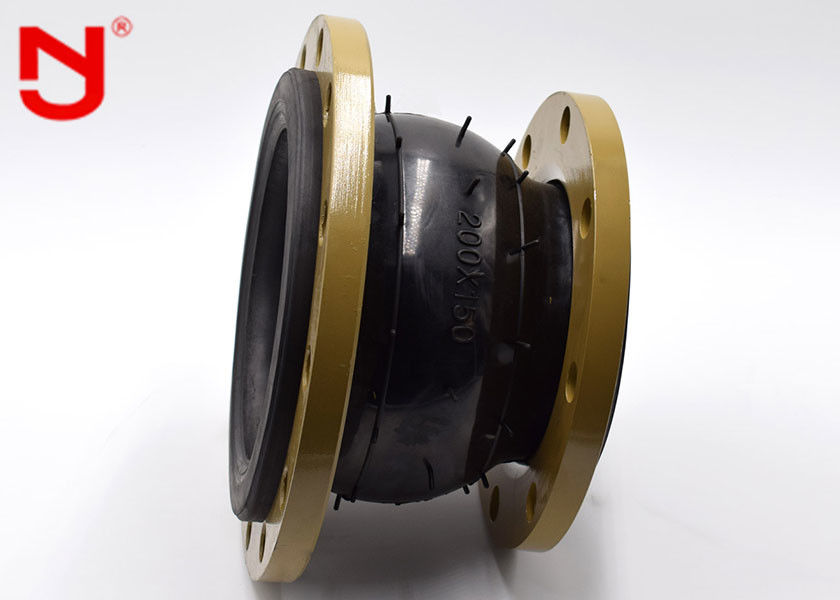

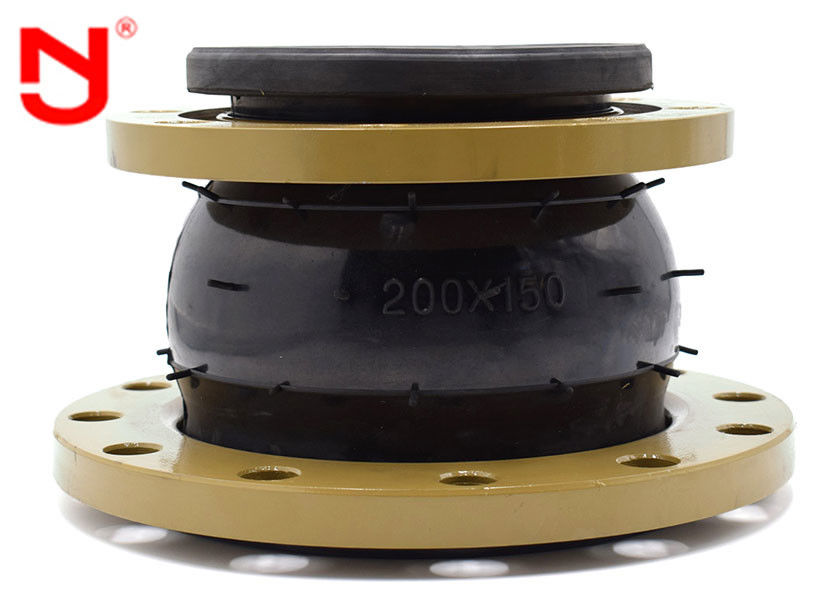

PN16 Ống cao su Neoprene giảm tốc khớp nối co giãn cao su khớp nối linh hoạt
Giới thiệu của khe co giãn cao su loại giảm tốc:
Mô hình tiện ích liên quan đến khớp nối cao su lệch tâm linh hoạt, có thể giải quyết vấn đề về kích thước khác nhau khi kết nối ống kim loại, có chức năng hấp thụ va chạm và giảm tiếng ồn, đồng thời có thể tiết kiệm các bộ phận lắp đặt của đường ống và tiết kiệm Giá cả.Mô hình tiện ích được cấu tạo bởi lớp cao su bên trong, lớp gia cố bằng vải, lớp cao su ở giữa, lớp cao su bên ngoài, phần gia cố cuối, vòng kim loại hoặc vòng dây thép, mặt bích kim loại hoặc khớp di động song song.
Với thiết kế độc đáo, cấu trúc đơn giản và hiệu suất bịt kín tốt, khớp nối cao su giải quyết triệt để các vấn đề dịch chuyển đường ống do giãn nở và co lại do nhiệt cũng như rung động cơ học.
Khe co giãn ống thổi cao su giảm tốc được tạo thành từ thân chính bằng cao su được gia cố bằng vải và mặt bích kim loại hoặc khớp khóa dây, được sử dụng để giảm rung, giảm tiếng ồn và bù dịch chuyển của đường ống.Nó liên quan đến: khớp nối cao su cầu đơn JGD, khớp cầu đôi jgd-a, khớp nối đôi khóa dây jgd-b, v.v., là khớp nối ống có độ đàn hồi cao, chịu lực trung bình và chịu được thời tiết.Nó còn được gọi là khớp mềm cao su, ống giảm chấn, ống giảm xóc, họng giảm sóc, đầu kích thước, khớp thay đổi đường kính, tuy tên gọi khác nhau nhưng đều quy vềrống nối cao su nhà giáo dục mở rộng.
Thông số kỹ thuật của khe co giãn cao su đồng tâm mặt bích bằng thép không gỉ
| Danh sách vật liệu | ||
| Không. | Tên | Vật chất |
| 1 | Lớp cao su bên ngoài | IIR, CR, EPDM, NR, NBR |
| 2 | Lớp cao su bên trong | IIR, CR, EPDM, NR, NBR |
| 3 | Lớp khung | Vải dây polyester |
| 4 | Mặt bích | Q235 304 316L |
| 5 | Vòng gia cố | Vòng hạt |
| sự chỉ rõ | DN50 ~ 300 | DN350 ~ 600 |
| Áp suất làm việc (MPa) | 0,25 ~ 1,6 | |
| Áp suất bùng nổ (MPa) | ≤4,8 | |
| Chân không (KPa) | 53,3 (400) | 44,9 (350) |
| Nhiệt độ (℃) | -20 ~ + 115 (đối với điều kiện đặc biệt -30 ~ + 250) | |
| Phương tiện áp dụng | Không khí, khí nén, nước, nước biển, nước nóng, dầu, axit-bazơ, v.v. | |
| DN (lớn) × DN (nhỏ) | Chiều dài | Trục sự dời chỗ (sự mở rộng) |
Trục sự dời chỗ (nén) |
Xuyên tâm sự dời chỗ |
Chệch hướng góc |
| (a1 + a2) ° | |||||
| 50 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 50 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 50 | 180 | 15 | 18 | 45 | 35 ° |
| 80 × 32 | 220 | 15 | 18 | 45 | 35 ° |
| 80 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 80 × 65 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 40 | 220 | 20 | 30 | 45 | 35 ° |
| 100 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 100 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 50 | 220 | 22 | 30 | 45 | 35 ° |
| 125 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 50 | 240 | 22 | 30 | 45 | 35 ° |
| 150 × 65 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 150 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 125 | 200 | 22 | 30 | 45 | 35 ° |
| 200 × 80 | 260 | 22 | 30 | 45 | 35 ° |
| 200 × 100 | 200 | 25 | 35 | 40 | 30 ° |
| 200 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 200 × 150 | 200 | 25 | 35 | 40 | 30 ° |
| 250 × 100 | 260 | 25 | 35 | 40 | 30 ° |
| 250 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 125 | 260 | 25 | 35 | 40 | 30 ° |
| 300 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 250 | 220 | 25 | 35 | 40 | 30 ° |
| 350 × 200 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 250 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 300 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 200 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 250 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 350 | 260 hoặc | 28 | 38 | 35 | 26 ° |
| 285 | |||||
| 450 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 450 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 300 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 400 | 230 | 28 | 38 | 35 | 26 ° |
| 500 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 500 | 240 | 28 | 38 | 35 | 26 ° |
