Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước: | DN50 ---- DN1000 | Chất liệu cao su: | EPDM, NBR, SBR |
|---|---|---|---|
| Tiêu chuẩn mặt bích: | DIN, BS, ANSI, JIS | Vật liệu mặt bích: | Thép carbon, thép không gỉ |
| Áp lực công việc: | PN10, PN16, PN25 | Áp lực nổ: | 6.0Mpa |
| Nhiệt độ làm việc: | -25 ~ 110Degree | OEM: | Đúng |
| break: | Nhà máy | Tên sản phẩm: | Khớp cao su giảm đồng tâm cho kết nối thiết bị khác nhau |
| Điểm nổi bật: | khe co giãn ống,khe co giãn bơm |
||

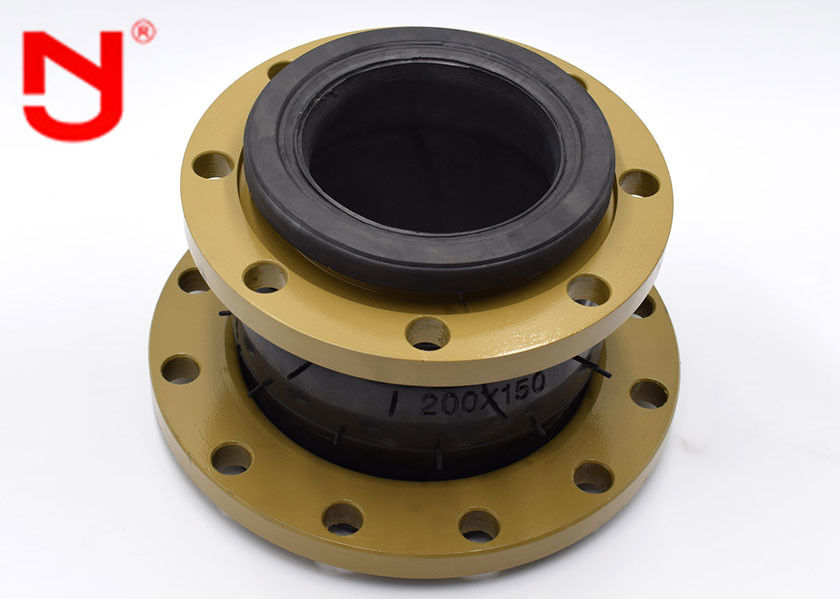

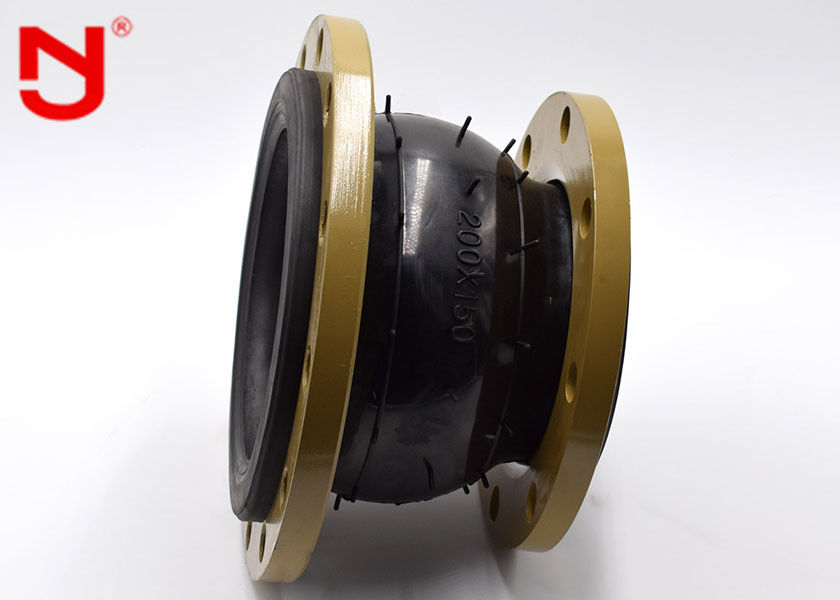

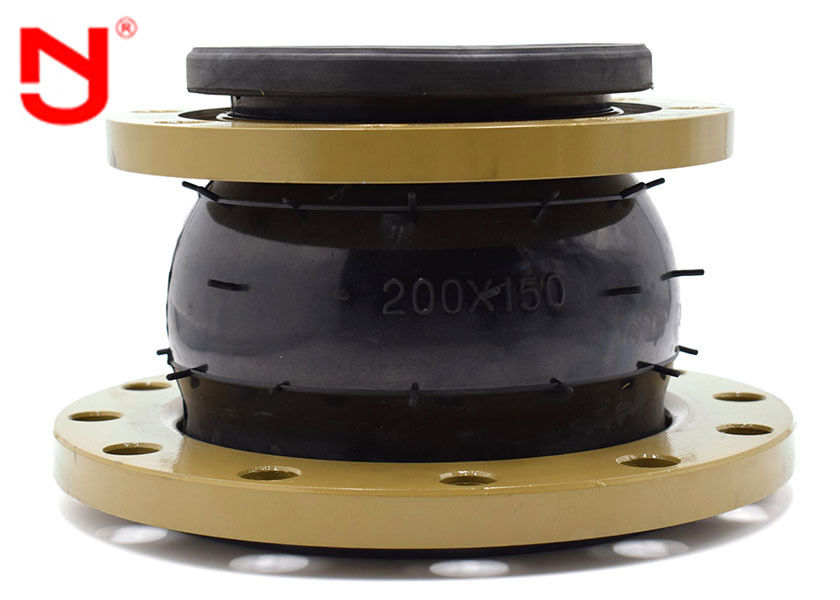

PN10 Khớp mở rộng cao su giảm Hypalon E Flex -25-110 Độ Khối lượng nhỏ
Mô hình tiện ích liên quan đến khớp nối cao su lệch tâm linh hoạt, có thể giải quyết vấn đề về kích thước khác nhau khi kết nối ống kim loại, có chức năng hấp thụ va chạm và giảm tiếng ồn, đồng thời có thể tiết kiệm các bộ phận lắp đặt của đường ống và tiết kiệm Giá cả.Mô hình tiện ích được cấu tạo bởi lớp cao su bên trong, lớp gia cố bằng vải, lớp cao su ở giữa, lớp cao su bên ngoài, phần gia cố cuối, vòng kim loại hoặc vòng dây thép, mặt bích kim loại hoặc khớp di động song song.
Với thiết kế độc đáo, cấu trúc đơn giản và hiệu suất bịt kín tốt, khớp nối cao su giải quyết triệt để các vấn đề dịch chuyển đường ống do giãn nở và co lại do nhiệt cũng như rung động cơ học.
Đặc trưng
1. khối lượng nhỏ, nhẹ linh hoạt, dễ cài đặt và bảo trì
2. Nó làm giảm sự truyền tiếng ồn của cấu trúc với khả năng hấp thụ xung kích mạnh trong servive.
3. Nó có khả năng dịch chuyển theo phương ngang, trục và góc với sự phục hồi và không song song của mặt bích.
4. khớp nối cao su áp suất cao liền mạch bên trong được phát triển độc lập bởi chúng tôi ngăn chặn sự ăn mòn phương tiện từ việc ăn mòn thành bên trong của mối nối cao su trong đường ống chịu nhiệt độ cao, axit và kiềm và dầu, do đó kéo dài tuổi thọ của nó.
Thông số kỹ thuật của khe co giãn cao su đồng tâm mặt bích bằng thép không gỉ
| Danh sách vật liệu | ||
| Không. | Tên | Vật chất |
| 1 | Lớp cao su bên ngoài | IIR, CR, EPDM, NR, NBR |
| 2 | Lớp cao su bên trong | IIR, CR, EPDM, NR, NBR |
| 3 | Lớp khung | Vải dây polyester |
| 4 | Mặt bích | Q235 304 316L |
| 5 | Vòng gia cố | Vòng hạt |
| sự chỉ rõ | DN50 ~ 300 | DN350 ~ 600 |
| Áp suất làm việc (MPa) | 0,25 ~ 1,6 | |
| Áp suất bùng nổ (MPa) | ≤4,8 | |
| Chân không (KPa) | 53,3 (400) | 44,9 (350) |
| Nhiệt độ (℃) | -20 ~ + 115 (đối với điều kiện đặc biệt -30 ~ + 250) | |
| Phương tiện áp dụng | Không khí, khí nén, nước, nước biển, nước nóng, dầu, axit-bazơ, v.v. | |
| DN (lớn) × DN (nhỏ) | Chiều dài | Trục sự dời chỗ (sự mở rộng) |
Trục sự dời chỗ (nén) |
Xuyên tâm sự dời chỗ |
Chệch hướng góc |
| (a1 + a2) ° | |||||
| 50 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 50 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 50 | 180 | 15 | 18 | 45 | 35 ° |
| 80 × 32 | 220 | 15 | 18 | 45 | 35 ° |
| 80 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 80 × 65 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 40 | 220 | 20 | 30 | 45 | 35 ° |
| 100 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 100 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 50 | 220 | 22 | 30 | 45 | 35 ° |
| 125 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 50 | 240 | 22 | 30 | 45 | 35 ° |
| 150 × 65 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 150 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 125 | 200 | 22 | 30 | 45 | 35 ° |
| 200 × 80 | 260 | 22 | 30 | 45 | 35 ° |
| 200 × 100 | 200 | 25 | 35 | 40 | 30 ° |
| 200 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 200 × 150 | 200 | 25 | 35 | 40 | 30 ° |
| 250 × 100 | 260 | 25 | 35 | 40 | 30 ° |
| 250 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 125 | 260 | 25 | 35 | 40 | 30 ° |
| 300 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 250 | 220 | 25 | 35 | 40 | 30 ° |
| 350 × 200 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 250 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 300 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 200 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 250 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 350 | 260 hoặc | 28 | 38 | 35 | 26 ° |
| 285 | |||||
| 450 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 450 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 300 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 400 | 230 | 28 | 38 | 35 | 26 ° |
| 500 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 500 | 240 | 28 | 38 | 35 | 26 ° |
