Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước: | DN50 ---- DN1000 | Vật liệu ống thổi: | SS304, SS316, SS321 |
|---|---|---|---|
| Tiêu chuẩn mặt bích: | DIN ， BS ， ANSI ， JIS ， AS | Vật liệu mặt bích: | Thép không gỉ ， Thép cacbon |
| Điểm nổi bật: | ống bện không gỉ,đầu nối ống mềm |
||

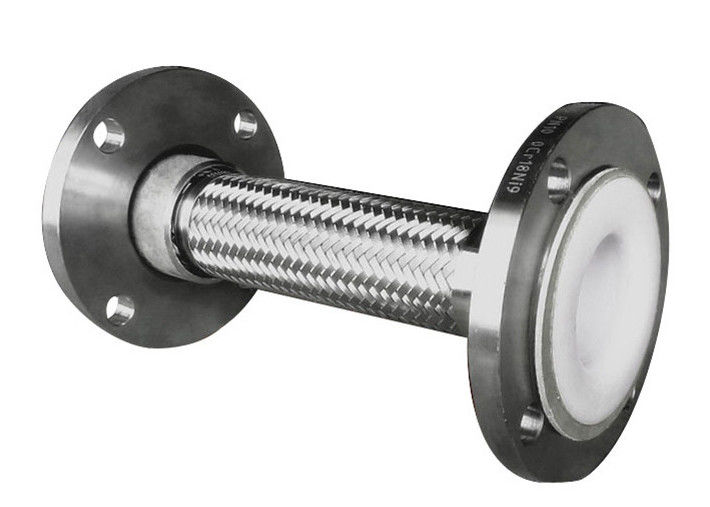

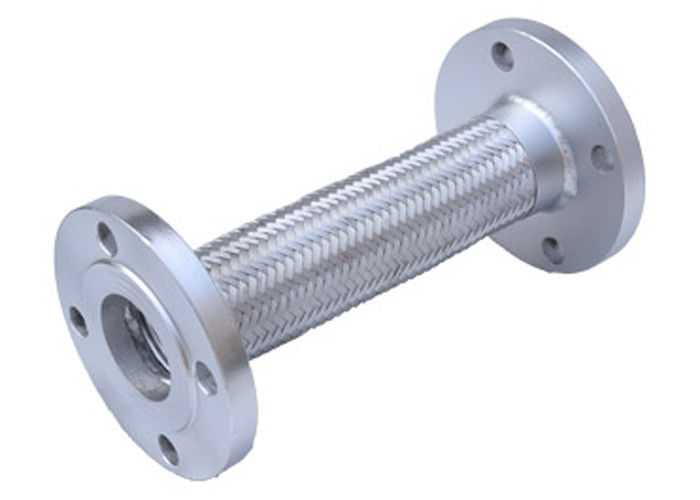

Các tính năng của ống mềm kim loại của chúng tôi là gì?
1. Uốn cong dễ dàng và dễ dàng cài đặt.
2. Nó có thể chịu ăn mòn và chịu nhiệt mạnh mẽ, vật liệu thép không gỉ có thể được sử dụng một cách an toàn trong nhiều năm.
3. Bên ngoài được bện bằng dây thép không gỉ, có khả năng chịu lực cao.
4. Áp dụng cho vùng chuyển động lặp đi lặp lại trong khu vực nhiệt độ cao, hiệu suất chống mệt mỏi tốt.
5. Đường kính và chiều dài, hàn trên đầu ống có thể được sản xuất theo yêu cầu của khách hàng. Một loạt các cấu hình phụ kiện cuối như ren (cả NPT và BSP); mặt bích cố định và nổi (thép không gỉ và thép cacbon); kết nối cổ hàn và phụ kiện nhanh chóng.
Lõi bên trong: Thép không gỉ dạng sóng
Điểm mạnh của ống kim loại mềm dẻo lõi thép không gỉ có sẵn bằng thép không gỉ 304, 321 và 316L
Ống thép không gỉ được hình thành thành các nếp gấp song song với nhau
Tùy chọn xoắn ốc / chuyển đổi có sẵn theo yêu cầu
Lõi bên ngoài: Lớp thép không gỉ bện
Mua ống lõi sóng không có lớp, bện đơn hoặc đôi
Các lớp bện bên ngoài của ống kim loại linh hoạt được làm từ thép không gỉ 304
Điều kiện của ống mềm kim loại của chúng tôi là gì?
|
Kiểu kết nối |
Mặt bích / ren / khớp nối nhanh / hàn |
|
Vật liệu ống |
Ss304 / ss316 / ss321 |
|
Đường kính |
DN6-DN700 |
|
Sức ép |
6bar-25bar |
|
Nhiệt độ |
-196 ℃ ~ + 600 ℃ |
|
Chiều dài |
Dựa theo yêu cầu của bạn |
|
Độ dày |
5mm-20mm |
Để thiết kế đúng cách một cụm ống kim loại cho một ứng dụng cụ thể, các thông số thiết kế sau đây phải được xác định:
1. Nhiệt độ ----- Bạn nên cung cấp cho chúng tôi thông tin về nhiệt độ mà cụm lắp ráp tiếp xúc với nhiệt độ phù hợp.
2. Kích thước ----- Đường kính của các kết nối mà trong đó lắp ráp sẽ được lắp đặt là cần thiết để cung cấp.
3. Phương tiện ----- Điều này là ngẫu nhiên vì bạn phải chắc chắn rằng các thành phần của cụm lắp ráp tương thích về mặt hóa học với phương tiện đi qua ống cũng như môi trường mà ống được lắp đặt.
4. Áp suất ----- xác định áp suất bên trong mà cụm sẽ tiếp xúc.Thông tin này rất quan trọng để xác định xem lắp ráp có đủ mạnh cho ứng dụng hay không.
5. Phủ nhận các phụ kiện cuối cần thiết ----- Điều này là bắt buộc vì các phụ kiện cho việc lắp ráp phải được chọn đểlắp đúng kết nối giao phối.
Thông số của ống mềm kim loại của chúng tôi là gì?
| Thông số kỹ thuật của ống bện kim loại | |||||||
|
Trên danh nghĩa đường kính DN |
Đường kính trong (mm) |
Đường kính ngoài | Bán kính uốn tối thiểu | Áp lực công việc | |||
| Ống thổi | Lưới bện | Tĩnh | Động | Lưới bím đơn | Lưới bím đôi | ||
| số 8 | 8.8 | 13,2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11,7 | 16,5 | 17,7 | 65 | 145 | 185 | 20 |
| 15 | 13,5 | 19,5 | 21.1 | 80 | 180 | 18 | 20 |
| 20 | 20.0 | 27 | 28,6 | 120 | 270 | 10 | 15 |
| 25 | 27.0 | 34,5 | 36.1 | 160 | 360 | 6,3 | 10 |
| 32 | 32.0 | 40 | 41,6 | 175 | 400 | 4.0 | 6,3 |
| 40 | 39,6 | 52 | 53,6 | 225 | 510 | 4.0 | 6,3 |
| 50 | 49,7 | 62 | 63,6 | 280 | 640 | 3.0 | 5.0 |
| 65 | 61,2 | 80,2 | 81,8 | 410 | 915 | 3.0 | 5.0 |
| 80 | 79.0 | 96,3 | 97,9 | 486 | 1030 | 3.0 | 5.0 |
| 100 | 101,2 | 119,6 | 121,2 | 610 | 1340 | 2,5 | 4.0 |
| 125 | 124,1 | 145.3 | 146,9 | 700 | 1540 | 2,5 | 4.0 |
| 150 | 149.4 | 180,8 | 182.4 | 810 | 1780 | 2,5 | 4.0 |
| 200 | 176.0 | 240 | 243,2 | 1000 | 2000 | 2,5 | 4.0 |
| 250 | 248.0 | 290 | 294 | 1250 | 2500 | 2,5 | 4.0 |
| 300 | 298.0 | 350 | 354 | 1500 | 3000 | 1,6 | 2,5 |
| 350 | 347.0 | 400 | 404,8 | 1750 | 3500 | 1,6 | 2,5 |
| 400 | 397,6 | 460 | 464,8 | 2000 | 4000 | 1,6 | 2,5 |
